80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼是含鉻、硅、鎳的馬氏體不銹耐熱鋼(gang)，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學成分

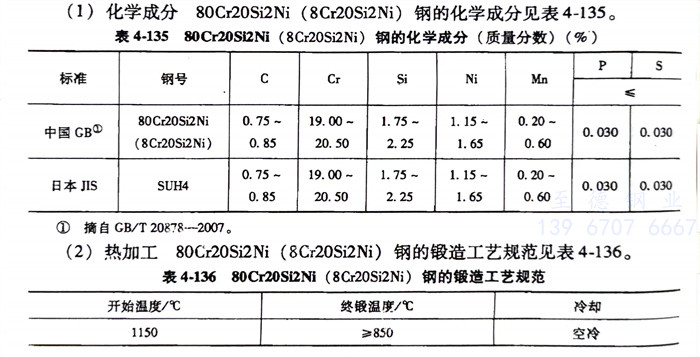

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼的化學成(cheng)分見表(biao)4-135。

二、熱加(jia)工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規范見表4-136。

三、預備熱處(chu)理

   退火溫度為800～900℃，緩冷(leng)或爐(lu)冷(leng)至720℃后空冷(leng)≤321HBW。

四、淬火(huo)及回火(huo)

   淬火溫(wen)度為1030～1080℃，油冷；回(hui)火溫(wen)度為700～800空(kong)冷，硬度≥262HBW。

五、力學性能(neng)

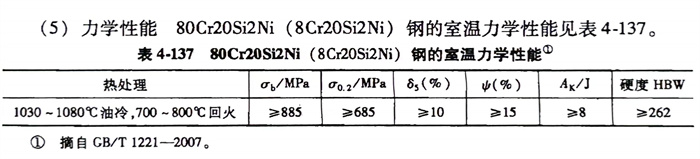

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼(gang)的(de)室溫(wen)力學性(xing)能見表4-137。
