Cr18型雙相不銹鋼(gang)發展概況。我國Cr18型雙相不銹鋼的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不銹鋼(gang)相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。
022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

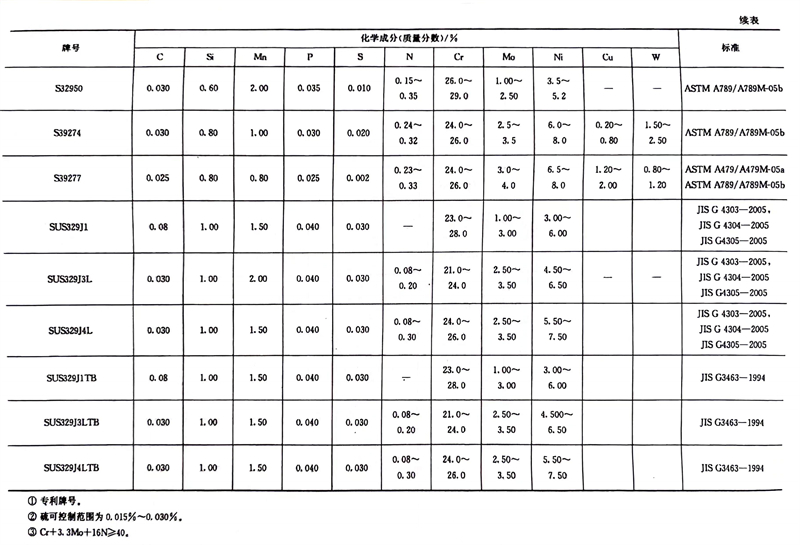

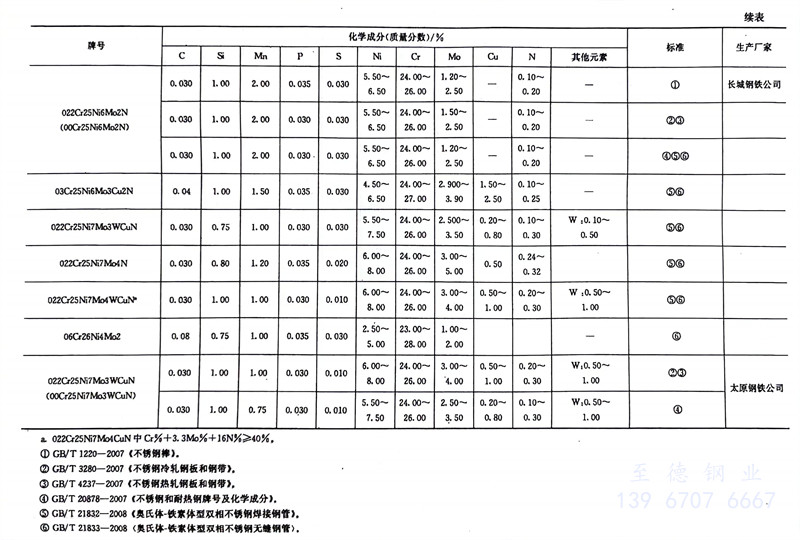

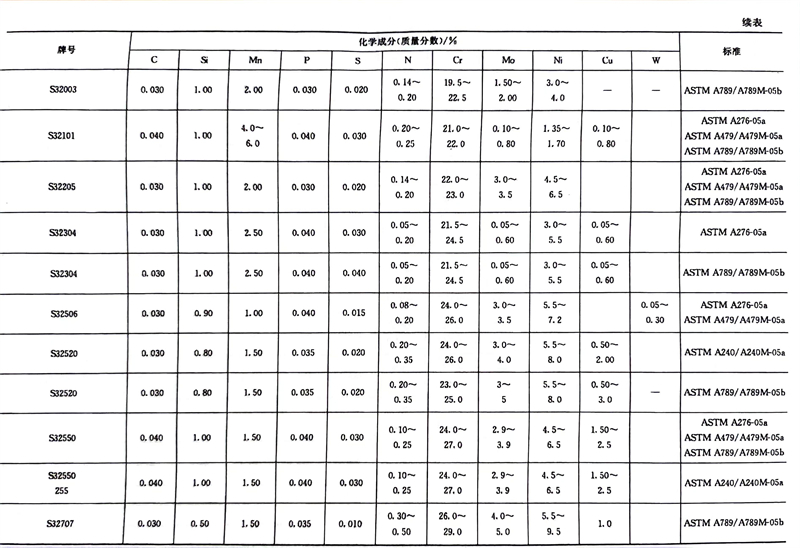

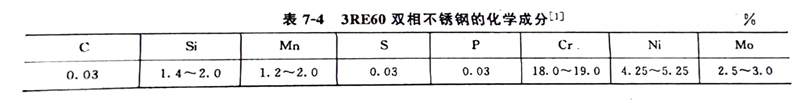

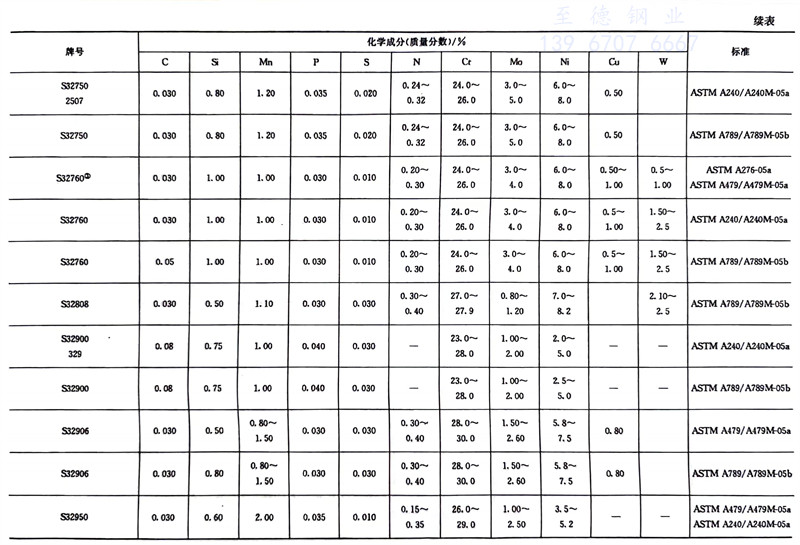

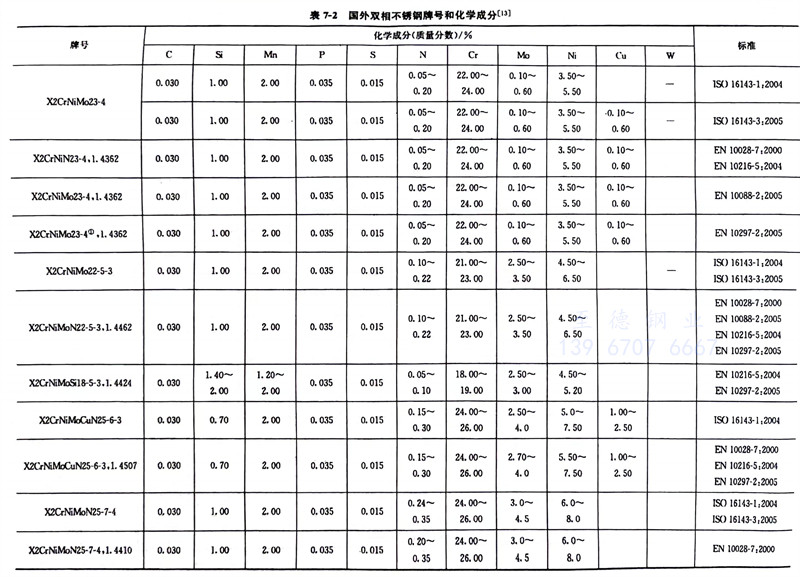

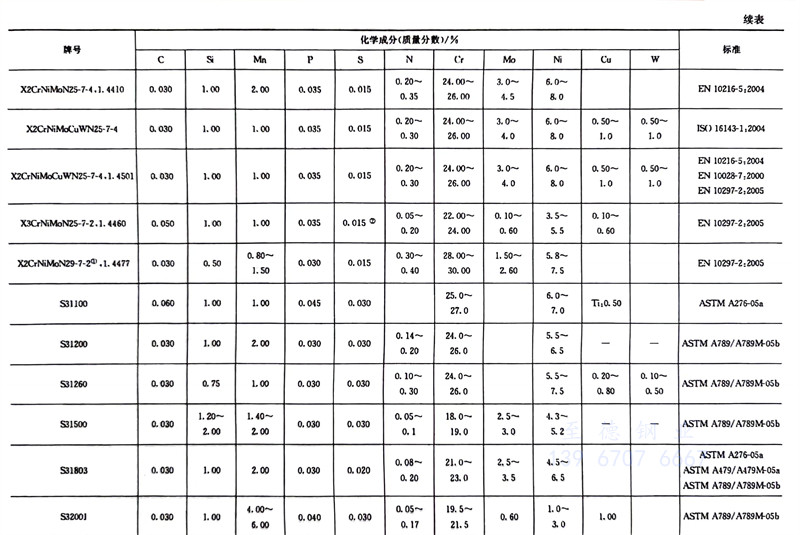

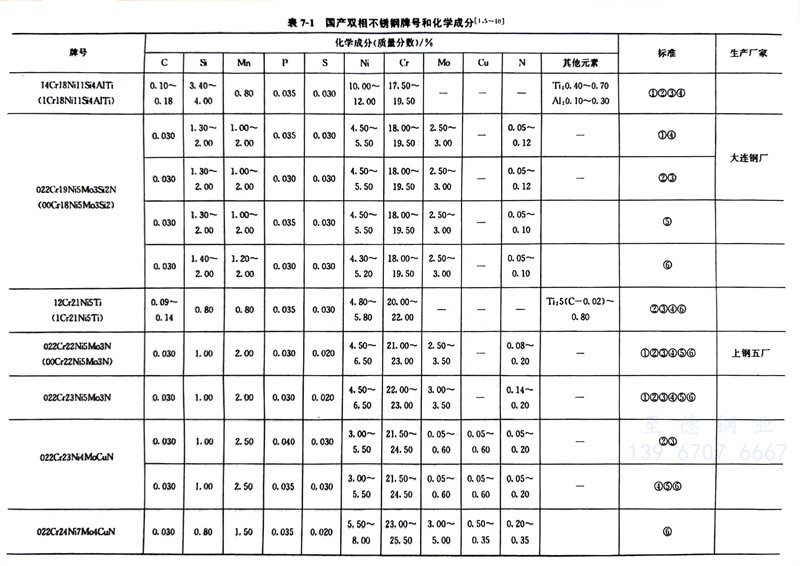

中國(guo)Cr18型雙(shuang)相(xiang)不(bu)銹(xiu)鋼化學成(cheng)分見(jian)(jian)表7-1，美國(guo)、日本(ben)、歐洲的(de)Cr18型雙(shuang)相(xiang)不(bu)銹(xiu)鋼化學成(cheng)分見(jian)(jian)表7-2，瑞典的(de)3RE60雙(shuang)相(xiang)不(bu)銹(xiu)鋼化學成(cheng)分見(jian)(jian)表7-4。
022Cr19Ni5Mo3Si2N 鋼(gang)(gang)(gang)性(xing)(xing)(xing)能(neng)(neng)(neng)。022Cr19Ni5Mo3Si2N鋼(gang)(gang)(gang)為超低碳(tan)(tan)雙相(xiang)不(bu)銹鋼(gang)(gang)(gang)，該鋼(gang)(gang)(gang)中(zhong)碳(tan)(tan)含量很低，鉻(ge)的含量也不(bu)多，形成475℃脆(cui)性(xing)(xing)(xing)和(he)。相(xiang)脆(cui)化的可(ke)能(neng)(neng)(neng)性(xing)(xing)(xing)不(bu)大，其雙相(xiang)組織的比(bi)例相(xiang)對穩定。如果將它長期加熱，因(yin)鋼(gang)(gang)(gang)中(zhong)含有(you)(you)鉬和(he)硅合(he)金元素(su)，仍有(you)(you)出現。相(xiang)脆(cui)化和(he)475℃脆(cui)性(xing)(xing)(xing)的可(ke)能(neng)(neng)(neng)，可(ke)通過980℃固溶處理(li)恢復到鋼(gang)(gang)(gang)原來的相(xiang)比(bi)例。該鋼(gang)(gang)(gang)與奧氏體(ti)型不(bu)銹鋼(gang)(gang)(gang)相(xiang)比(bi)，具有(you)(you)較低的焊(han)接熱裂紋傾向；與鐵素(su)體(ti)型不(bu)銹鋼(gang)(gang)(gang)相(xiang)比(bi)，焊(han)后(hou)脆(cui)化傾向較低，具有(you)(you)良好的焊(han)接性(xing)(xing)(xing)。但是，在焊(han)接熱影響區中(zhong)會出現單相(xiang)鐵素(su)體(ti)組織，對焊(han)接接頭耐應力腐(fu)蝕(shi)、晶間腐(fu)蝕(shi)和(he)力學(xue)性(xing)(xing)(xing)能(neng)(neng)(neng)均有(you)(you)影響。
Cr18型(xing)雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)(xiu)鋼(gang)用(yong)途。無論是瑞典(dian)的(de)(de)3RE60鋼(gang)，還是國內(nei)的(de)(de)022Cr19Ni5Mo3Si2N鋼(gang)都得到了廣泛(fan)的(de)(de)應(ying)(ying)用(yong)，主(zhu)要(yao)用(yong)在紙漿和造(zao)紙、煉(lian)油、化(hua)肥、化(hua)工和石油化(hua)工等(deng)工業領域，大多(duo)數(shu)用(yong)于(yu)制造(zao)熱(re)交換器、冷凝冷卻(que)器等(deng)，許多(duo)情(qing)況是代替(ti)304鋼(gang)和316鋼(gang)在應(ying)(ying)力腐(fu)蝕的(de)(de)環境下使用(yong)的(de)(de)；也有(you)利用(yong)雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)(xiu)鋼(gang)的(de)(de)高腐(fu)蝕疲勞強度(du)，如用(yong)于(yu)制造(zao)紙壓力滾筒機、甲(jia)(jia)銨(an)泵泵體等(deng)，也有(you)用(yong)它(ta)與碳鋼(gang)相(xiang)(xiang)近的(de)(de)線(xian)脹系數(shu)，如制造(zao)合成(cheng)甲(jia)(jia)醇廠的(de)(de)管(guan)式反應(ying)(ying)器等(deng)。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼(gang)在甲(jia)(jia)銨(an)液中也有(you)比316L（尿(niao)素級）鋼(gang)更好的(de)(de)耐(nai)腐(fu)蝕疲勞性能，在小化(hua)肥廠多(duo)年的(de)(de)甲(jia)(jia)銨(an)泵泵體使用(yong)實踐證明(ming)，雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)(xiu)鋼(gang)有(you)很好的(de)(de)耐(nai)低周腐(fu)蝕疲勞性能，可以代替(ti) 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼(gang)使用(yong)。
