022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不(bu)銹鋼有日本的SUS329J1 不(bu)銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

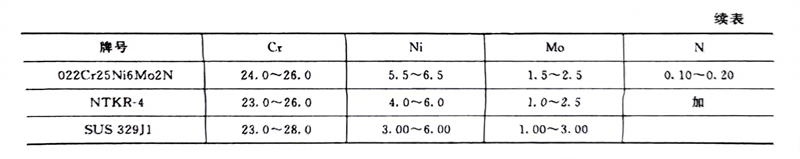

   022Cr26Ni5Mo2N、SUS 329J1 雙(shuang)相不(bu)銹鋼(gang)(gang)的耐腐蝕(shi)疲(pi)勞(lao)性能遠比(bi)316L（尿(niao)素級）鋼(gang)(gang)好，這對在低(di)應力(li)、低(di)頻率交(jiao)變載荷條件下(xia)工作的尿(niao)素甲(jia)銨泵泵體(ti)選(xuan)材(cai)有重(zhong)要的參考(kao)價值。為了便于比(bi)對，將中(zhong)國的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等雙(shuang)相不(bu)銹鋼(gang)(gang)化學(xue)成分，列入(ru)表(biao)7-10中(zhong)。

   022Cr25Ni5Mo2N鋼中(zhong)wMo為1％～3％，可(ke)提高雙相(xiang)不(bu)銹鋼耐點腐蝕(shi)和縫隙腐蝕(shi)的能力，但是(shi)鉬的加(jia)入會使這類鋼具有明顯的475℃脆(cui)性(xing)，也有。相(xiang)形成的傾向。固溶溫度低于1000℃時(shi)，有可(ke)能出現。相(xiang)脆(cui)化，將降低其沖擊韌性(xing)。

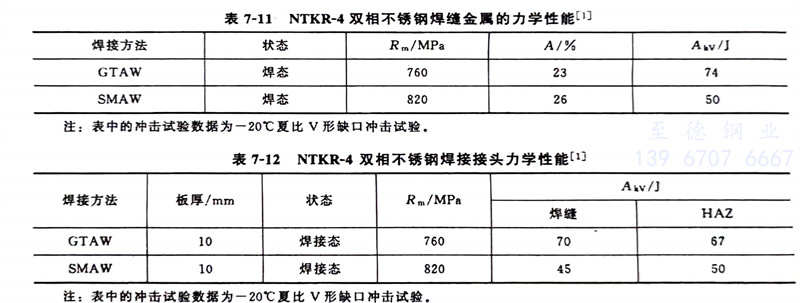

   NTKR-4等雙相不銹(xiu)鋼焊縫金屬和焊接(jie)(jie)接(jie)(jie)頭力學性能(neng)分別(bie)見表7-11和表7-12。
