022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

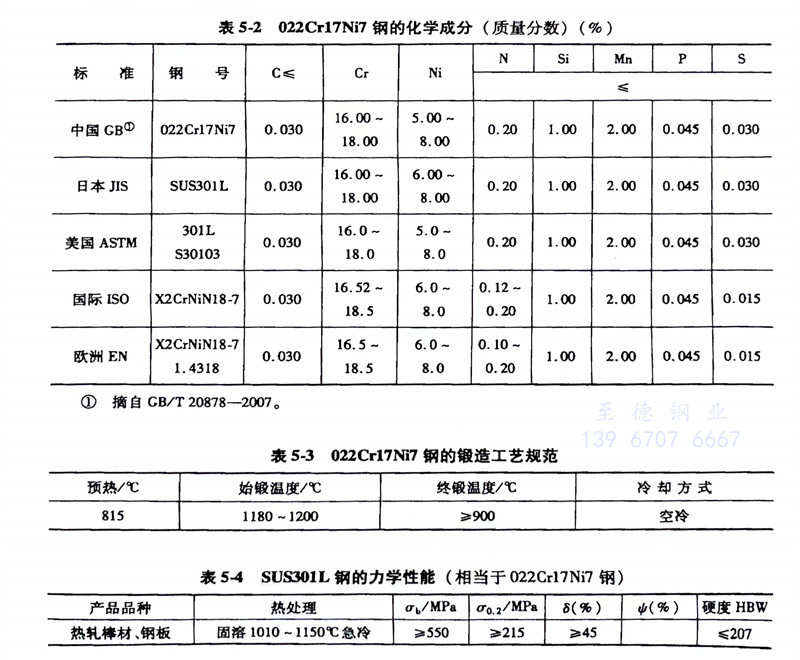

（1）化學成分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化學成分見表5-2。
（2）熱加工(gong)： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的鍛造(zao)工藝規(gui)范見表5-3。
（3）預備熱處理： 消除加工應力的退火溫度為300～350℃，保溫2h，空(kong)冷(leng)。
（4）固溶熱(re)處理： 1010～1150℃快冷，硬度≤207HBW。
（5）力學性能：022Cr17Ni7、1.4318、S30103、301L不銹鋼的(de)力學(xue)性能(neng)見表5-4。
（6）耐蝕性： 由(you)于碳含量很低，該鋼耐晶間腐蝕性好。
