022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不銹鋼(gang)，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強度比022Cr17Ni7不銹鋼高。可用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

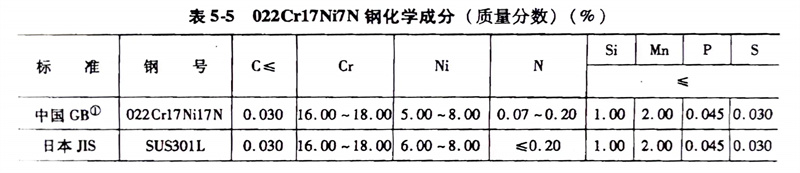

（1）化學成分： 022Cr17Ni7N、301L不(bu)銹鋼的(de)化學成分見表5-5。

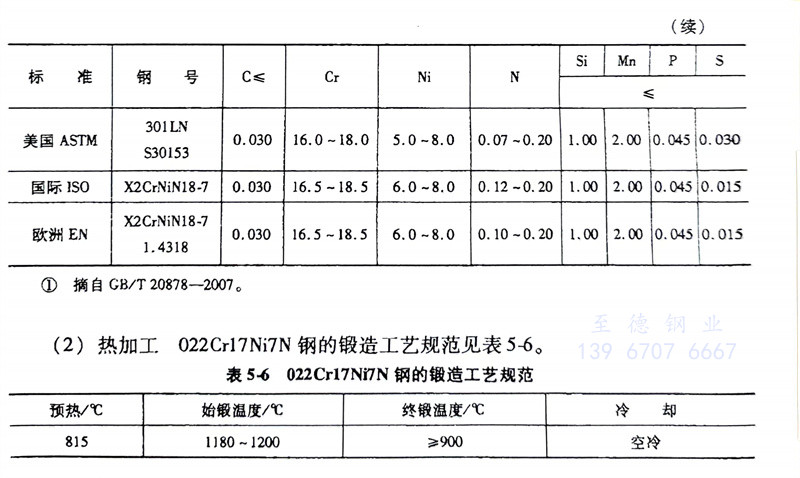

（2）熱加工： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規范見表5-6。
（3）預(yu)備熱處理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。
（4）固(gu)溶處(chu)理：1010～1150℃，快冷，硬度≤207HBW。

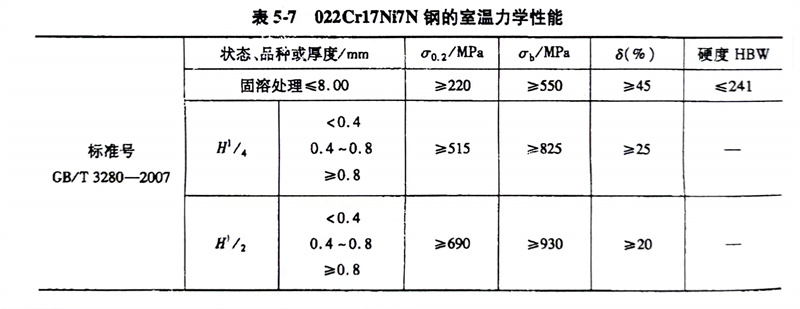

（5）力(li)學性能： 022Cr17Ni7N、301L不銹(xiu)鋼的室(shi)溫力學性能見表(biao)5-7。
（6）焊(han)接性能：焊接性良好，焊后不需進行熱處理。
（7）耐腐蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強了耐點蝕及縫隙腐蝕能力。
