Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不(bu)銹(xiu)鋼，在鋼中提高硫、磷含量，從而改善12Cr18Ni9（1Cr18Ni9）不銹鋼的切削性能。最適用于在自動車床上加工的耐蝕性標準件和制作輥、軸等。

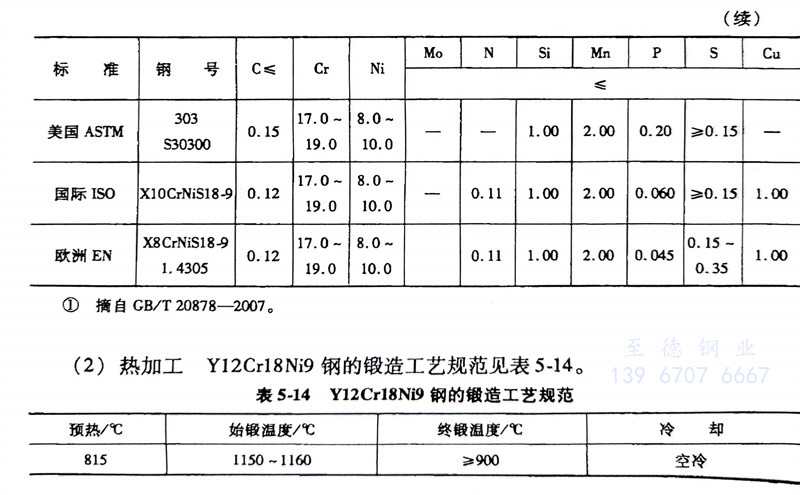

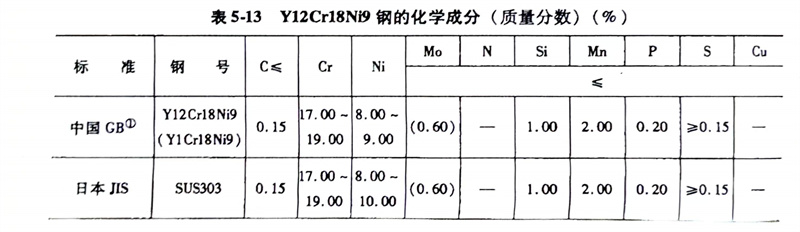

（1）化(hua)學成分(fen)： Y12Cr18Ni9、1.4305、303不銹鋼的化學(xue)成分(fen)見表(biao)5-13。

（2）熱加工：Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規范見表5-14。

（3）預備熱處理(li)： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。冷拉坯料的退火溫度為970℃，水冷。冷拉材中間退火溫度為850℃，水冷。

（4）固(gu)溶處理(li)： 1010～1150℃，水冷或空冷，硬度≤187HBW。

（5）焊(han)接： 焊接性好，薄板宜采用氬弧焊。當采用焊條電弧焊時，可用A102、A107和A132、A137焊條焊接。

（6）耐蝕性：耐晶間腐(fu)蝕(shi)性(xing)不良，因此(ci)焊接狀態的(de)工件在(zai)產生晶間腐(fu)蝕(shi)的(de)介質中不宜采用。此(ci)鋼對氧化性(xing)酸(suan)具有優(you)越的(de)耐蝕(shi)性(xing)。耐蝕(shi)性(xing)同12Cr18Ni9鋼。

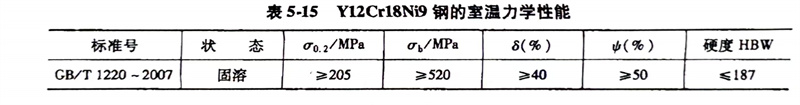

（7）力學性(xing)能： Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學性能見表5-15。
