一(yi)、鋼制管法蘭（GB/T 9124-2010）

  1. 對焊(han)連接端的型式(shi)及尺寸(cun)

   a. 用PN標記的法蘭對焊連(lian)接端的型(xing)式及尺寸

    包括用PN標記的在線亞洲日產一區二區:對焊法蘭（WN)及A型對焊環板式在線亞洲日產一區二區:松套法蘭（LPC)的對焊連接端兩種。

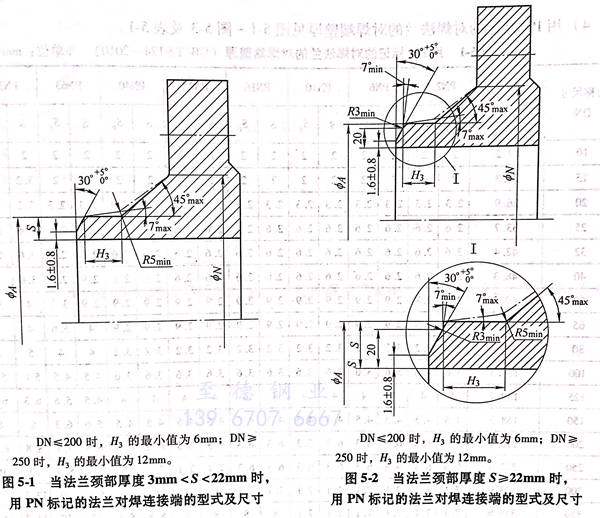

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

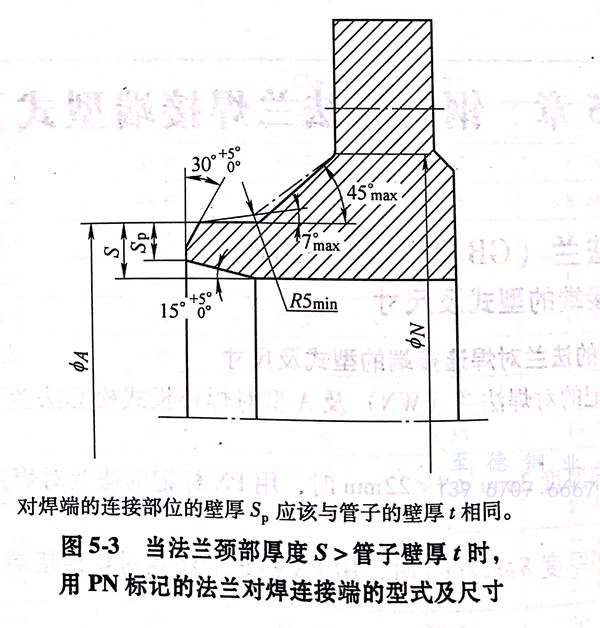

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

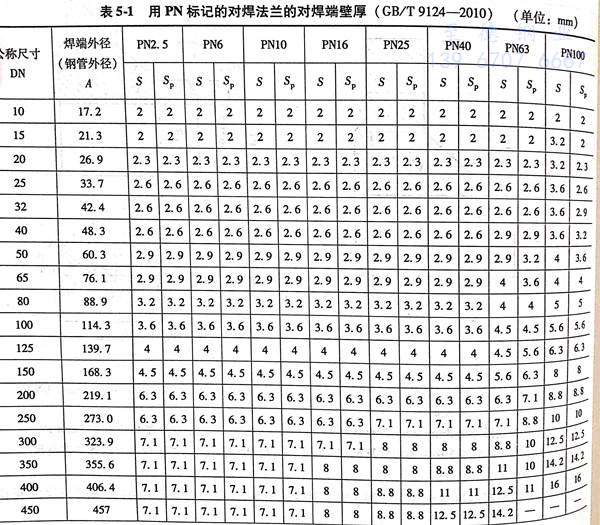

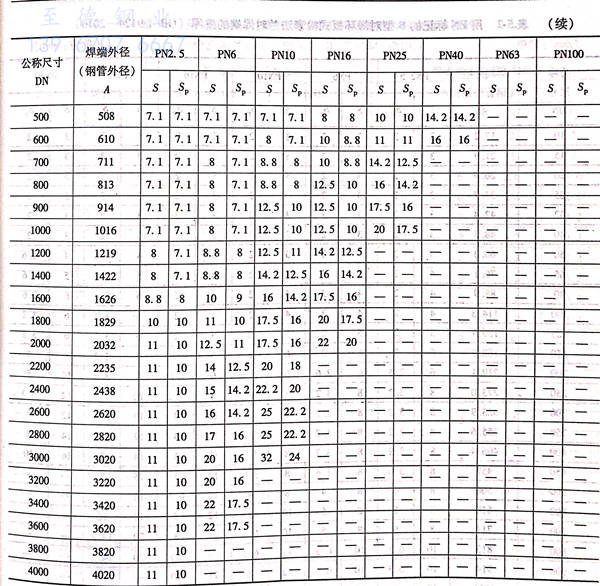

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

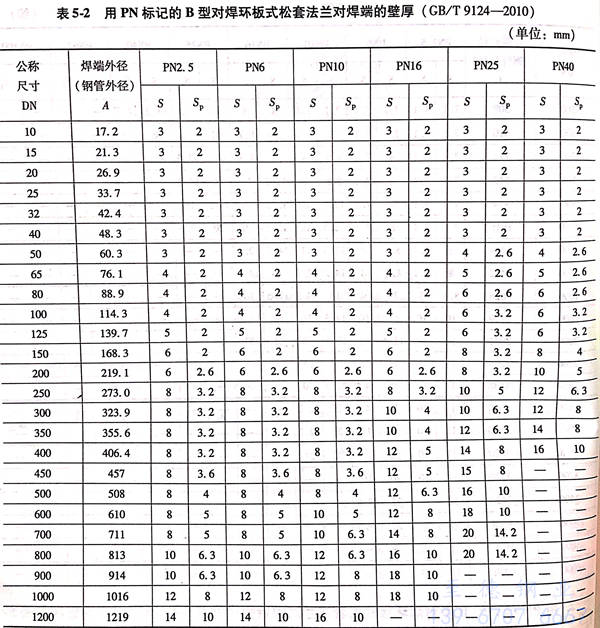

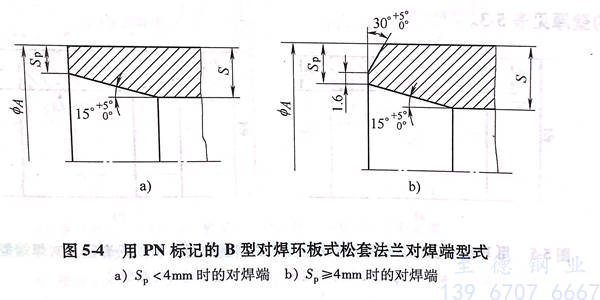

  b. 用 PN 標記的 B型(xing)對焊環(huan)板式松套(tao)法(fa)蘭對焊端(duan)型(xing)式見(jian)圖5-4 ，其對焊端(duan)的壁厚見(jian)表 5-2 。

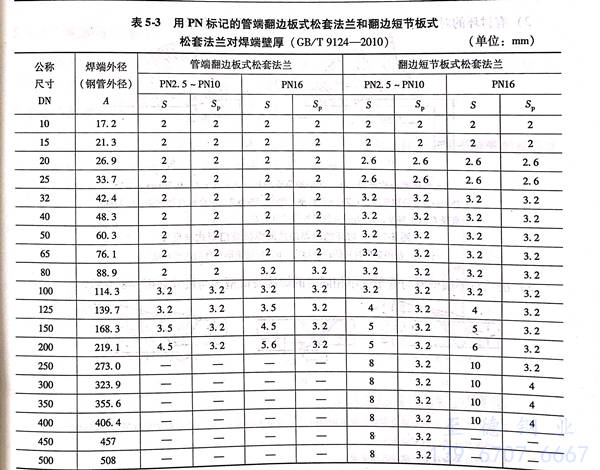

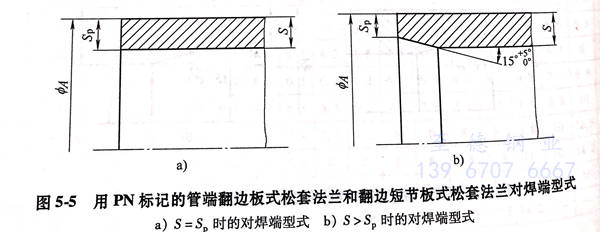

  c.  用 PN 標記的(de)(de)管端(duan)(duan)翻(fan)邊(bian)板式(shi)松套(tao)法(fa)蘭 和(he) 翻(fan)邊(bian)短節板式(shi)松套(tao)法(fa)蘭對焊端(duan)(duan)型式(shi)見圖 5-5，對焊端(duan)(duan)的(de)(de)壁厚見表 5-3 。

  d. 用Class 標(biao)記的法蘭(lan)對焊連接端(duan)型式與尺寸(cun)

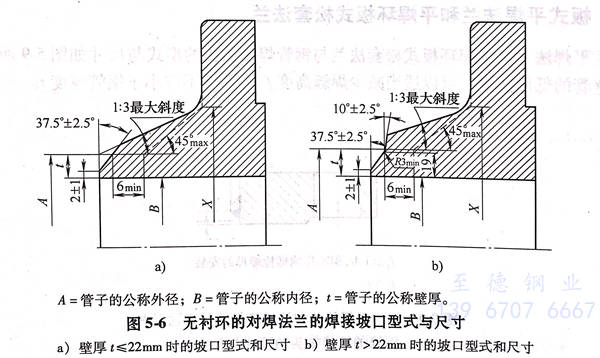

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

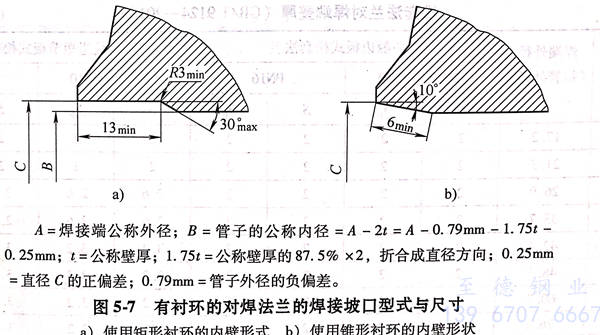

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

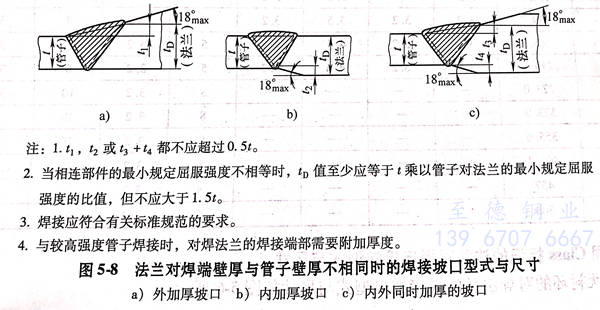

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板(ban)式平(ping)焊(han)(han)法蘭(lan)(lan)和平(ping)焊(han)(han)環板(ban)式松套法蘭(lan)(lan)

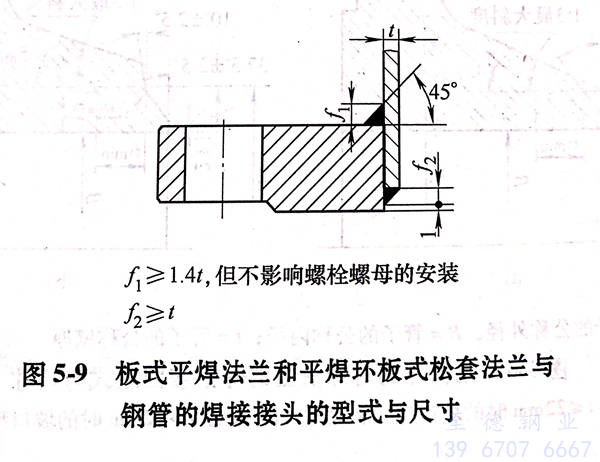

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶(dai)頸(jing)平焊法蘭

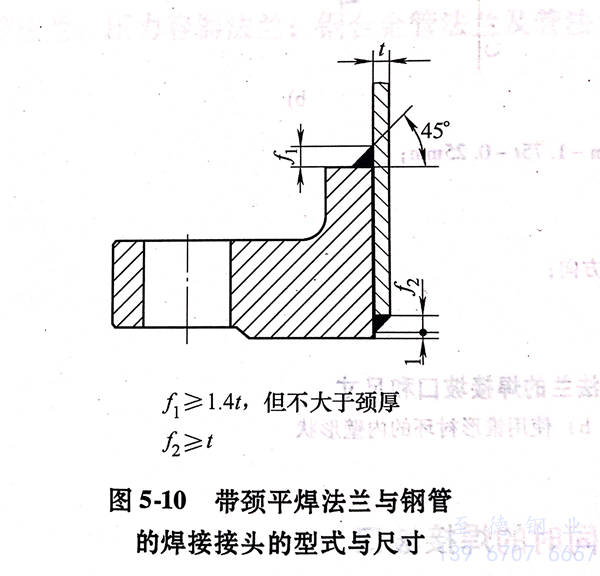

 帶頸在線亞洲日產一區二區:平焊法蘭與在線亞洲日產一區二區:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插焊法蘭

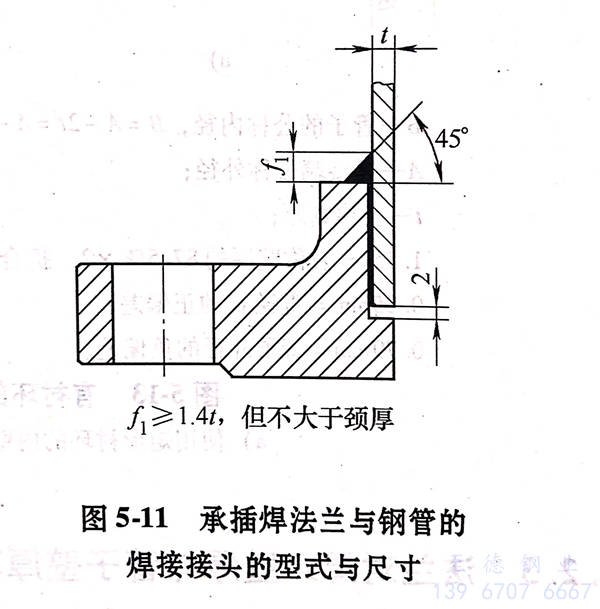

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大直徑鋼制管(guan)法蘭（GB/T 13402-2010）

 1. 無襯環的(de)(de)對焊法蘭的(de)(de)焊接(jie)坡口

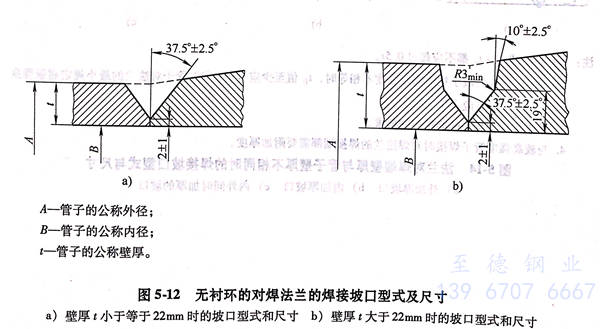

   無襯環的對焊法蘭的焊接坡口型式(shi)與(yu)尺寸如圖 5-12 所示。

 2. 有襯環的對焊法(fa)蘭的焊接坡(po)口

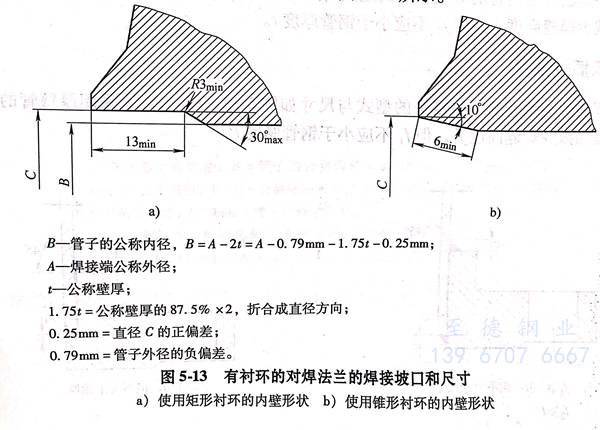

   有襯環(huan)的(de)對焊(han)法(fa)蘭的(de)焊(han)接坡口(kou)型式與尺寸如(ru)圖 5-13 所示。

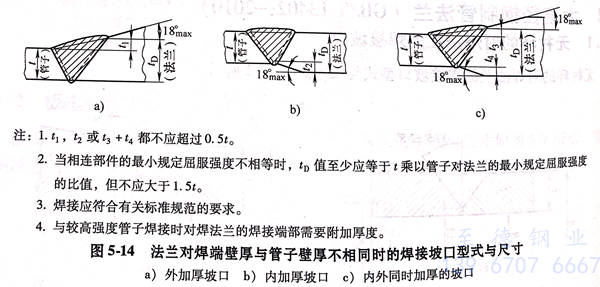

 3.  法(fa)蘭對焊端壁厚與管(guan)子壁厚不相同時的焊接坡(po)口

  法蘭對焊端壁(bi)厚與管子壁(bi)厚不相同時的(de)焊接坡口型式與尺寸如圖(tu) 5-14所示(shi)。
