浙江至德鋼業有限公司為您介紹等徑不(bu)銹鋼三通、異徑三通、直角三通、斜角三通及Y型三通的生產工藝與技術方法。


一、焊接(jie)三通(tong)展開圖


1. 等徑直角三通(tong)展開(kai)圖

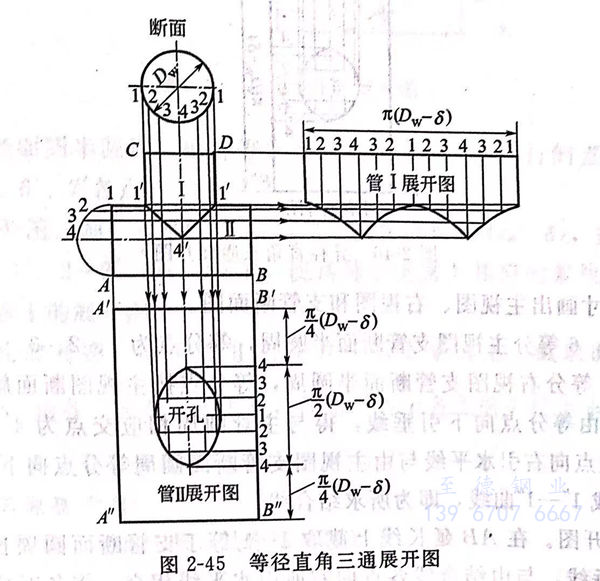

  圖2-45為等徑直角三通展開圖,其作(zuo)圖步驟如下。


圖 45.jpg


 ①. 按已(yi)知尺寸畫出主(zhu)視圖(tu)和斷(duan)面圖(tu),由于兩(liang)管直徑相等,其結(jie)合線(xian)為兩(liang)管邊線(xian)交(jiao)點與軸線(xian)交(jiao)點的(de)連線(xian),可直接畫出。


 ②. 6等(deng)分管Ⅰ斷面半圓周,等(deng)分點為1、2、3、4、3、2、1.由等(deng)分點引下垂線,得與結(jie)合線1'-4'-1'交點。


 ③. 畫管(guan)(guan)Ⅰ展(zhan)開圖。在CD延長線上取(qu)1-1等于管(guan)(guan)Ⅰ斷(duan)面圓周長度(du),并12等分。由(you)各(ge)(ge)等分點(dian)向(xiang)(xiang)下引(yin)(yin)垂(chui)線,與由(you)結合線各(ge)(ge)點(dian)向(xiang)(xiang)右所引(yin)(yin)的(de)水平線相交(jiao)(jiao),將各(ge)(ge)對應交(jiao)(jiao)點(dian)連成曲線,即得(de)所求管(guan)(guan)Ⅰ展(zhan)開圖。


 ④. 畫管(guan)Ⅱ展(zhan)開圖。在主視圖正下方(fang)(fang)畫一長(chang)(chang)方(fang)(fang)形,使其長(chang)(chang)度(du)等(deng)(deng)(deng)于(yu)圓管(guan)斷面周(zhou)(zhou)長(chang)(chang),寬(kuan)等(deng)(deng)(deng)于(yu)主視圖AB。在B'B”線上(shang)取4-4等(deng)(deng)(deng)于(yu)斷面1/2圓周(zhou)(zhou)。6等(deng)(deng)(deng)分(fen)(fen)4-4,等(deng)(deng)(deng)分(fen)(fen)點為(wei)4、3、2、1、2、3、4,由各(ge)等(deng)(deng)(deng)分(fen)(fen)點向(xiang)左引水平線,與由主視圖結合(he)線各(ge)點向(xiang)下所引的垂線相(xiang)交,將各(ge)對應(ying)交點連成曲(qu)線,即(ji)為(wei)管(guan)I開孔實形。A'B'B"A”即(ji)為(wei)所求管(guan)Ⅱ展(zhan)開圖。


 ⑤. 等徑(jing)三(san)(san)通展(zhan)開(kai)圖壁厚(hou)處理 因為等徑(jing)三(san)(san)通的(de)(de)連接不管是正交還是斜交,結合(he)線(xian)的(de)(de)投影都是直(zhi)線(xian),因此都按外徑(jing)放樣,開(kai)孔的(de)(de)展(zhan)開(kai)也按外徑(jing)計算。



 2. 異徑直角三通展開圖

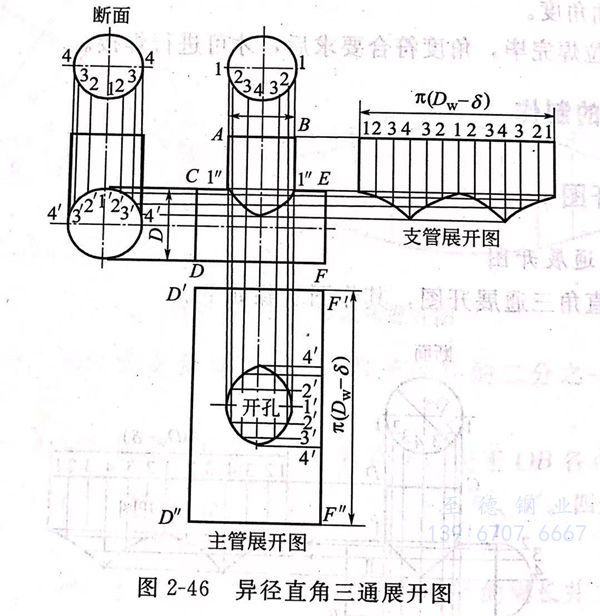

  圖2-46為異徑直角(jiao)三通展開圖,其作圖步(bu)驟如下(xia)。


圖 46.jpg



  ①. 按(an)已知(zhi)尺寸畫(hua)出主(zhu)視(shi)圖、右(you)視(shi)圖和支管斷面圖。


  ②. 求結合線(xian)。6等(deng)分(fen)(fen)主(zhu)視(shi)圖(tu)(tu)支(zhi)管斷(duan)面(mian)半圓周,等(deng)分(fen)(fen)點(dian)(dian)(dian)(dian)為(wei)1、2、3、4、3、2、1,由等(deng)分(fen)(fen)點(dian)(dian)(dian)(dian)引(yin)下(xia)垂線(xian);6等(deng)分(fen)(fen)右(you)視(shi)圖(tu)(tu)支(zhi)管斷(duan)面(mian)半圓周,等(deng)分(fen)(fen)點(dian)(dian)(dian)(dian)按主(zhu)視(shi)圖(tu)(tu)斷(duan)面(mian)旋(xuan)轉90°,為(wei)4、3、2、1、2、3、4,由等(deng)分(fen)(fen)點(dian)(dian)(dian)(dian)向下(xia)引(yin)垂線(xian),得與主(zhu)管圓周相應(ying)交(jiao)點(dian)(dian)(dian)(dian)為(wei)4'、3'、2'、1'、2'、3'、4'.再由各交(jiao)點(dian)(dian)(dian)(dian)向右(you)引(yin)水平線(xian)與由主(zhu)視(shi)圖(tu)(tu)支(zhi)管斷(duan)面(mian)圓周等(deng)分(fen)(fen)點(dian)(dian)(dian)(dian)向下(xia)所引(yin)的垂線(xian)相交(jiao),將各對應(ying)交(jiao)點(dian)(dian)(dian)(dian)連成1"-1”曲線(xian),即為(wei)所求結合線(xian)。


 ③. 畫支(zhi)管展(zhan)開圖。在AB延長(chang)線(xian)(xian)上(shang)截取1-1等于支(zhi)管斷面圓(yuan)周長(chang)度,并12等分。由等分點(dian)向(xiang)下引(yin)垂(chui)線(xian)(xian),與由結合線(xian)(xian)各(ge)(ge)點(dian)向(xiang)右所引(yin)水平線(xian)(xian)相交,將各(ge)(ge)對應交點(dian)連成光滑曲線(xian)(xian),即得(de)支(zhi)管展(zhan)開圖。


  ④. 畫(hua)主(zhu)(zhu)管(guan)展開(kai)圖。在CD、EF向下的延長線(xian)上作一矩形(xing),使其長等于主(zhu)(zhu)管(guan)斷面(mian)圓周長,由中(zhong)點(dian)(dian)1'向上和向下對稱截(jie)取(qu)與右視(shi)圖中(zhong)12、23、34弧長相(xiang)等的線(xian)段,得出各點(dian)(dian)向左引(yin)水平(ping)線(xian),與由主(zhu)(zhu)視(shi)圖結合(he)線(xian)各點(dian)(dian)向下所引(yin)垂線(xian)相(xiang)交(jiao)的交(jiao)點(dian)(dian),將對應交(jiao)點(dian)(dian)連(lian)成(cheng)光滑曲線(xian),即(ji)得主(zhu)(zhu)管(guan)開(kai)孔實形(xing),D'F'F"D"即(ji)為(wei)主(zhu)(zhu)管(guan)展開(kai)圖。


  ⑤. 異徑(jing)三(san)通壁厚處理。不鏟坡(po)(po)口(kou)的異徑(jing)三(san)通,支(zhi)(zhi)管(guan)(guan)(guan)(guan)(guan)(guan)按(an)(an)內徑(jing)放(fang)(fang)樣(yang),主管(guan)(guan)(guan)(guan)(guan)(guan)按(an)(an)內徑(jing)放(fang)(fang)樣(yang)。如(ru)果管(guan)(guan)(guan)(guan)(guan)(guan)壁較(jiao)厚,支(zhi)(zhi)管(guan)(guan)(guan)(guan)(guan)(guan)要求兩面(mian)有坡(po)(po)口(kou)時,則(ze)按(an)(an)中(zhong)徑(jing)放(fang)(fang)樣(yang),而主管(guan)(guan)(guan)(guan)(guan)(guan)按(an)(an)外徑(jing)放(fang)(fang)樣(yang),但(dan)不管(guan)(guan)(guan)(guan)(guan)(guan)支(zhi)(zhi)管(guan)(guan)(guan)(guan)(guan)(guan)按(an)(an)內徑(jing)或中(zhong)徑(jing)放(fang)(fang)樣(yang),支(zhi)(zhi)管(guan)(guan)(guan)(guan)(guan)(guan)展開長(chang)度則(ze)按(an)(an)成品管(guan)(guan)(guan)(guan)(guan)(guan)或卷板管(guan)(guan)(guan)(guan)(guan)(guan)來確定。主管(guan)(guan)(guan)(guan)(guan)(guan)切孔(kong)的展開長(chang)度按(an)(an)外徑(jing)確定。



 3. 等徑斜(xie)三通展開圖(tu)

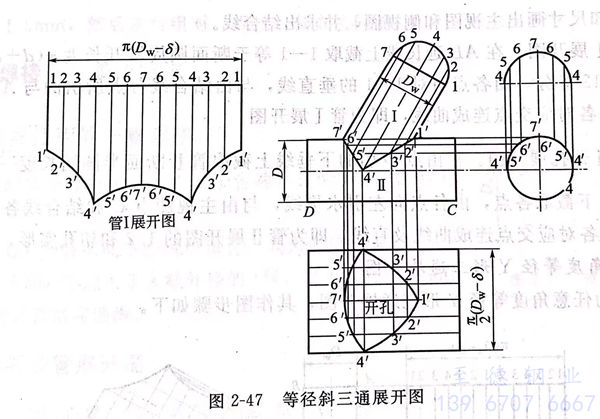

 圖2-47為(wei)等徑(jing)斜三通展開圖,其作圖步驟如(ru)下。


圖 47.jpg


 ①. 按已知尺(chi)寸(cun)畫出(chu)主視圖和斷面(mian)圖。


 ②. 直接畫出等徑斜三通(tong)管的結合線。


 ③. 6等(deng)分支(zhi)管斷(duan)面圓半圓周(zhou),由(you)各(ge)等(deng)分點引與支(zhi)管中心線平行的直線,交結合線于1'、2'、3'、4'、5'、6'、7各(ge)點。


 ④. 畫管Ⅰ的(de)展開圖。畫一(yi)水平線1-1等于斷面圓周(zhou)長,并12等分(fen);由各等分(fen)點引(yin)下垂線1-1'、2-2'、···、1-1',使其等于支管上相應的(de)素線長度(du);用(yong)光滑曲線連接各點,即得管Ⅰ的(de)展開圖。


 ⑤. 畫(hua)管(guan)(guan)Ⅱ開孔(kong)展開圖。在由管(guan)(guan)Ⅱ右端點(dian)所(suo)引(yin)下垂(chui)線上,截取斷面圓(yuan)(yuan)半(ban)圓(yuan)(yuan)周(zhou)長并6等(deng)分(fen),由各(ge)點(dian)向(xiang)左引(yin)水平線,與結合線上各(ge)點(dian)所(suo)引(yin)的下垂(chui)線相(xiang)交(jiao),將各(ge)對應相(xiang)交(jiao)點(dian)連成曲線,即為管(guan)(guan)Ⅱ開孔(kong)實形。



 4. 異徑斜交三通展開圖

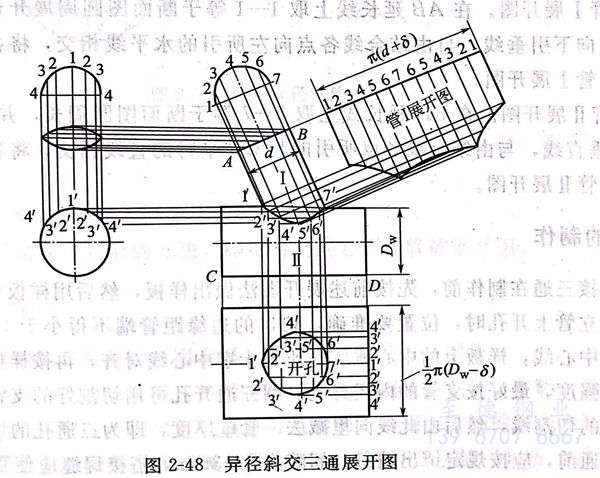

 圖(tu)2-48為異(yi)徑斜交(jiao)三通展(zhan)開(kai)圖(tu),其作圖(tu)步驟如下。


圖 48.jpg


 ①. 按(an)已知(zhi)尺寸畫出主視圖和側(ce)視圖,并求(qiu)出結合線(xian)。


 ②. 畫管Ⅰ展開(kai)圖(tu)。在AB延長(chang)線上截取1-1等于(yu)斷面圓周(zhou)展開(kai)長(chang)度,并12等分,由各(ge)點(dian)(dian)引(yin)對1-1的垂(chui)直(zhi)線,與由結(jie)合線各(ge)點(dian)(dian)所引(yin)的與AB平行的直(zhi)線相交,將各(ge)對應(ying)交點(dian)(dian)連(lian)成曲線,即為管Ⅰ展開(kai)圖(tu)。


 ③. 畫管(guan)Ⅱ開孔(kong)展開圖(tu)。在由點(dian)(dian)D引(yin)的下(xia)垂線(xian)上(shang)截(jie)取管(guan)Ⅱ斷面半圓(yuan)周長度(du)并由中點(dian)(dian)1'上(shang)下(xia)截(jie)取各點(dian)(dian),由各點(dian)(dian)向左(zuo)引(yin)水平線(xian),與由主視圖(tu)點(dian)(dian)C和結(jie)合(he)線(xian)各點(dian)(dian)所引(yin)下(xia)垂線(xian)相交,將各對應交點(dian)(dian)連成曲線(xian)及直線(xian),即為(wei)管(guan)Ⅱ展開圖(tu)的1/2和切孔(kong)實(shi)形。



 5. 任意角(jiao)度等徑Y型三通展開(kai)圖

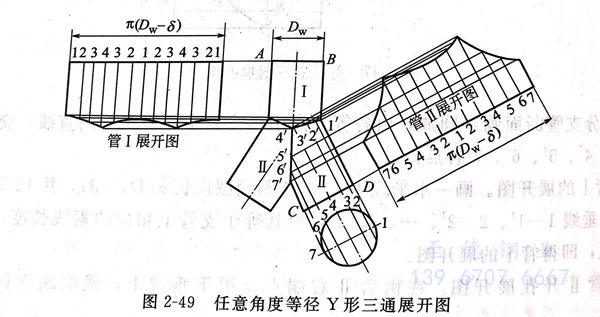

 圖(tu)2-49為任意角(jiao)度等徑Y形(xing)三通展開圖(tu),其作(zuo)圖(tu)步(bu)驟如下。


圖 49.jpg


 ①. 按(an)已知尺寸(cun)畫(hua)出主(zhu)視圖(tu)和斷(duan)面圖(tu)。


 ②. 將斷面圖半圓周分(fen)成6等份,等分(fen)點(dian)(dian)為1、2、3、··、7.由各(ge)等分(fen)點(dian)(dian)向上引管Ⅱ中心線(xian)(xian)的(de)平行(xing)線(xian)(xian),與管I的(de)結(jie)合線(xian)(xian)交點(dian)(dian)為1'、2'、3'、4',與管Ⅱ的(de)結(jie)合線(xian)(xian)交點(dian)(dian)為4'、5'、6'、7'.


 ③. 畫管(guan)Ⅰ展開圖。在AB延長(chang)線(xian)上取1-1等于斷面圖圓周展開長(chang)度(du),并12等分(fen),由各等分(fen)點(dian)向(xiang)下(xia)引(yin)垂線(xian),與(yu)由結(jie)合線(xian)各點(dian)向(xiang)左所(suo)引(yin)的水平線(xian)相交,將各對(dui)應交點(dian)連成曲線(xian),即得(de)出管(guan)Ⅰ展開圖。


 ④. 畫管(guan)Ⅱ展開圖(tu)。在CD延長線(xian)上(shang)取7-7等于(yu)斷(duan)面圖(tu)圓周長,并12等分,由(you)各點引(yin)(yin)7-7的垂直線(xian),與由(you)結合線(xian)各點所引(yin)(yin)的與CD平行的直線(xian)相交,將各對應交點連成曲線(xian),即(ji)得(de)出管(guan)Ⅱ展開圖(tu)。



二、不銹鋼三通(tong)的(de)制作


  各種焊接不銹鋼(gang)三通在制作前,先按前述展開圖法做出樣板,然后用樣板在主管和支管上劃線切割。在立管上開孔時,位置要準確,切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線,樣板上的中心線應與所劃十字中心線對齊,再按樣板劃線切割。為了提高三通的強度,最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線,然后由此線向里減去一管壁厚度,即為三通孔的切割線。


  組對不銹鋼三(san)通前(qian),應(ying)按規定(ding)鏟(chan)出坡(po)口,間隙為2~3mm,搭(da)接(jie)焊縫應(ying)使管壁緊(jin)靠,其間隙不得大(da)于1.5mm,然后(hou)進行組對、焊接(jie),其方法(fa)同前(qian)。
