蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥(fa)可分為杠桿式、垂直板式與斜板式三種形式。

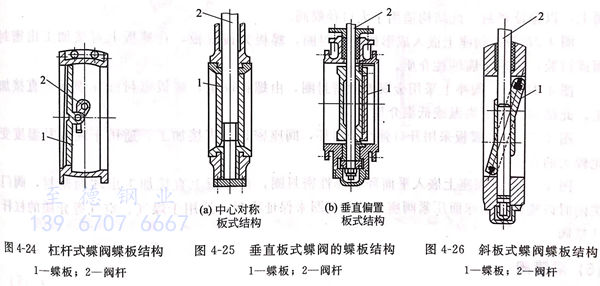

1. 杠桿式(shi)蝶閥(fa)（見圖4-24)
其閥桿(gan)與(yu)(yu)蝶(die)板啟閉(bi)方向成90°水平安(an)裝，利用杠桿(gan)機構帶(dai)動(dong)蝶(die)板作(zuo)旋(xuan)(xuan)轉(zhuan)運動(dong)來(lai)啟閉(bi)通道。開啟時蝶(die)板平移(yi)與(yu)(yu)閥體脫離接觸，然后作(zuo)旋(xuan)(xuan)轉(zhuan)運動(dong)，密封面不易磨損，密封性能好，但結構較復雜(za)，啟閉(bi)力(li)矩大(da)。
2. 垂直(zhi)板(ban)式蝶閥(fa)（見(jian)圖4-25)
其閥(fa)(fa)桿與蝶板(ban)(ban)(ban)的(de)徑向(xiang)中心(xin)同軸(zhou)，在閥(fa)(fa)內垂直放(fang)置(zhi)(zhi)。圖4-25(a)為中心(xin)對稱板(ban)(ban)(ban)式(shi)結構(gou)，閥(fa)(fa)桿從蝶板(ban)(ban)(ban)的(de)徑向(xiang)中心(xin)穿(chuan)過，采(cai)用(yong)緊配合(he)或固(gu)定銷與蝶板(ban)(ban)(ban)固(gu)定。這種結構(gou)阻流(liu)面(mian)(mian)(mian)積(ji)較(jiao)小(xiao)，但密(mi)封(feng)(feng)面(mian)(mian)(mian)易磨損，密(mi)封(feng)(feng)性(xing)能(neng)較(jiao)差，一般只用(yong)于(yu)調節流(liu)量。圖4-25(b)為垂直偏(pian)置(zhi)(zhi)板(ban)(ban)(ban)式(shi)結構(gou)，閥(fa)(fa)桿與蝶板(ban)(ban)(ban)雖垂直放(fang)置(zhi)(zhi)，但蝶板(ban)(ban)(ban)密(mi)封(feng)(feng)圏(quan)和(he)閥(fa)(fa)座密(mi)封(feng)(feng)圈都偏(pian)離(li)閥(fa)(fa)桿中心(xin)線，位于(yu)閥(fa)(fa)桿的(de)一側(ce)。偏(pian)置(zhi)(zhi)結構(gou)使(shi)有效(xiao)流(liu)通(tong)面(mian)(mian)(mian)積(ji)減小(xiao)，流(liu)阻增大，但密(mi)封(feng)(feng)性(xing)能(neng)好，加(jia)工維修方便，是目前廣泛采(cai)用(yong)的(de)一種形式(shi)。
3. 斜板式(shi)蝶閥（見圖4-26)
其閥桿垂直(zhi)放置(zhi)，而蝶板則傾斜(xie)放置(zhi)。其密封性能好，但閥座密封圈的傾角加工和維修困(kun)難(nan)，有效流(liu)通面積(ji)小，流(liu)阻較大。
4. 蝶閥的密(mi)封結構(gou)

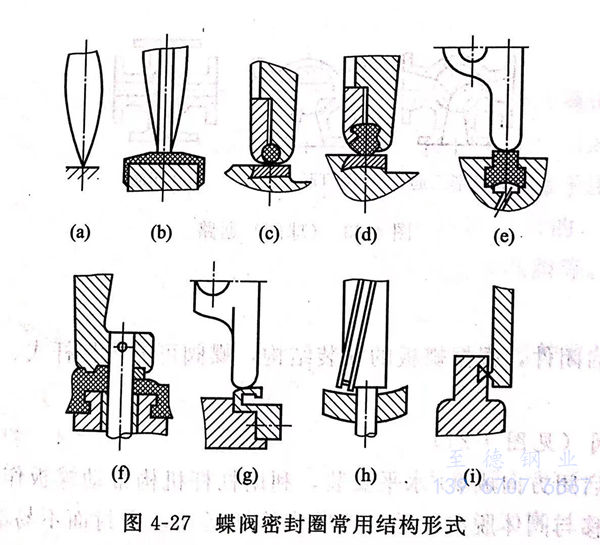

蝶板與閥(fa)座(zuo)的(de)(de)密封(feng)是蝶閥(fa)密封(feng)性(xing)能的(de)(de)關鍵。蝶閥(fa)密封(feng)圈常用結構(gou)形式如圖4-27所示。
圖4-27(a),蝶板與閥座的密封面是在本體上直(zhi)接加(jia)(jia)工或堆焊耐(nai)磨、耐(nai)蝕材料(liao)后加(jia)(jia)工出來的，用于調(diao)節流量或壓力的蝶閥。
圖4-27(b),在閥(fa)體內襯非(fei)(fei)金(jin)屬材料(liao)，蝶板可用耐腐蝕材料(liao)，也可襯非(fei)(fei)金(jin)屬材料(liao)作密封(feng)面，適用于輸送腐蝕性介質(zhi)的蝶閥(fa)。
圖4-27(c),閥(fa)(fa)座密封圈(quan)(quan)嵌(qian)入閥(fa)(fa)體斜口，是經精密加(jia)工的硬質材料。蝶板上(shang)(shang)采用O形橡(xiang)膠圈(quan)(quan)，通過(guo)壓板上(shang)(shang)螺栓的旋緊(jin)程度，調(diao)節O形圈(quan)(quan)的變形量來保(bao)證密封，可用于截(jie)斷或調(diao)節流(liu)量的蝶閥(fa)(fa)。
圖4-27(d),閥座密(mi)封(feng)圈也(ye)是嵌(qian)入(ru)閥體斜口的精密(mi)加工材料，蝶板(ban)上采用燕尾(wei)槽橡膠(jiao)密(mi)封(feng)圈，可(ke)用壓板(ban)螺栓來(lai)調(diao)(diao)節(jie)(jie)燕尾(wei)膠(jiao)圈的變(bian)形量來(lai)保證(zheng)密(mi)封(feng)。可(ke)用于截斷或調(diao)(diao)節(jie)(jie)流(liu)量的蝶閥。
圖(tu)4-27(e),閥座上(shang)嵌入(ru)T形(xing)密(mi)封(feng)(feng)圈，并附設充(chong)氣(qi)槽。蝶(die)(die)板(ban)密(mi)封(feng)(feng)面(mian)在蝶(die)(die)板(ban)上(shang)直(zhi)接加(jia)(jia)工，在蝶(die)(die)板(ban)到達關閉位置(zhi)后，由充(chong)氣(qi)孔充(chong)氣(qi)加(jia)(jia)壓，閥座密(mi)封(feng)(feng)圈由充(chong)氣(qi)壓力(li)壓緊在蝶(die)(die)板(ban)密(mi)封(feng)(feng)面(mian)上(shang)，以(yi)保證(zheng)密(mi)封(feng)(feng)。此結構(gou)適(shi)用于大口徑(jing)蝶(die)(die)閥。
圖4-27(f),閥座上(shang)嵌(qian)入成形(xing)橡膠密封(feng)圈，蝶板(ban)為偏置板(ban)，在蝶板(ban)上(shang)直(zhi)接加工出密封(feng)面或襯膠，適用(yong)于腐蝕性介(jie)質(zhi)。
圖4-27(g),閥(fa)座上(shang)采用金屬彈性密封圈，由螺釘固定，蝶板(ban)密封面在蝶板(ban)上(shang)直接加工(gong)。此結構適用于高溫或低溫介(jie)質。
圖4-27(h),蝶(die)板(ban)采用(yong)開口彈性密(mi)封環，閥座密(mi)封面直接加工。適用(yong)于高溫及溫度變化較大的介質。
圖4-27(i),閥座(zuo)上(shang)嵌入平面(mian)環(huan)狀彈性(xing)密封圈，在(zai)蝶板上(shang)直接加工(gong)出球(qiu)面(mian)密封，閥門關閉時以蝶板上(shang)的球(qiu)面(mian)壓緊閥座(zuo)上(shang)的密封圈來保證密封。適用于煤氣、空氣等介質的杠桿式蝶閥。
