①. 疏水閥安裝形(xing)式


 在線亞洲日產一區二區:疏水閥安裝應符合設計要求形式，設計無明確要求時可參照圖4-60~圖4-62常見疏水閥安裝形式。

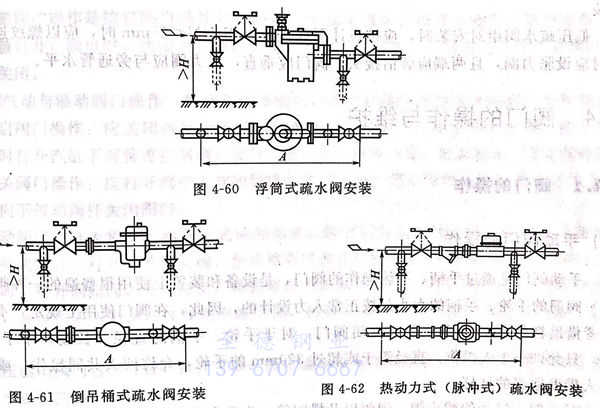

圖 60.jpg


②. 疏水(shui)閥安裝(zhuang)尺寸


 當(dang)疏水(shui)閥(fa)不帶(dai)旁(pang)通管(guan)時(shi)，安裝尺(chi)寸見(jian)表4-22.當(dang)疏水(shui)閥(fa)帶(dai)旁(pang)通管(guan)時(shi)，圖(tu)4-60~圖(tu)4-62應配合(he)圖(tu)4-63使用。

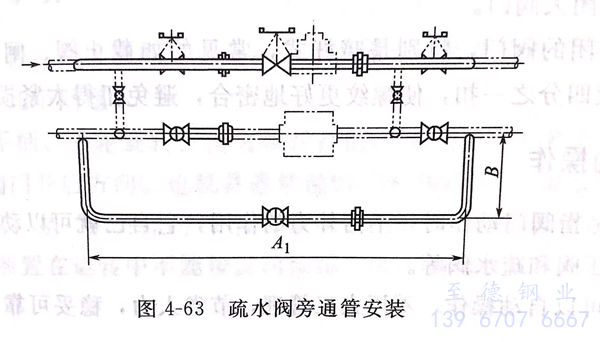

圖 63.jpg

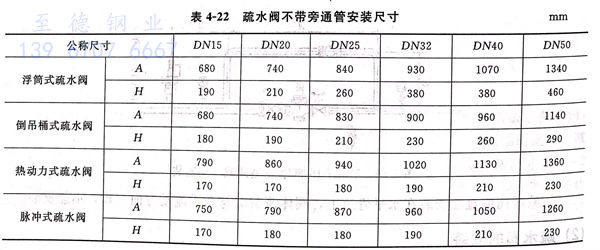

表 22.jpg


③. 疏水閥(fa)安(an)裝注意(yi)事項(xiang)


 高壓疏(shu)水(shui)閥應(ying)直立安(an)裝在(zai)冷凝水(shui)管道(dao)的最低處和便于檢(jian)修的地方；進(jin)出口應(ying)同一水(shui)平，不(bu)得傾斜；閥體箭(jian)頭應(ying)和介質流向(xiang)一致，不(bu)得反(fan)裝。


 低壓疏(shu)水閥組對安裝(zhuang)時，應(ying)按設(she)計(ji)圖(tu)樣進行。當DN<25mm時，應(ying)以螺(luo)紋(wen)連接，安裝(zhuang)時應(ying)設(she)脹力圈(quan)，且兩端應(ying)裝(zhuang)活接頭，閥門應(ying)垂(chui)直，脹力圈(quan)應(ying)與旁通管水平。
