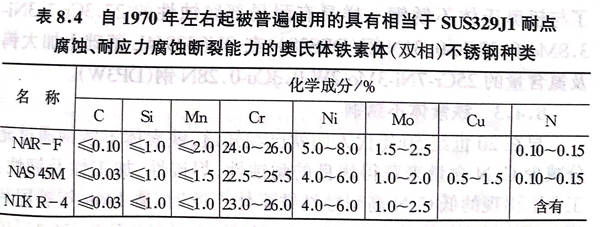

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙相不銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。

 當初，人們希望把(ba)上述的(de)SUS329J1 鋼(gang)用作(zuo)耐海(hai)水不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)，但含氮的(de)鋼(gang)種也會在(zai)海(hai)水中(zhong)(zhong)短時間內(nei)發生腐蝕（特別是焊接部(bu)(bu)位），即(ji)使在(zai)常溫(wen)下(xia)也不(bu)(bu)(bu)能保證(zheng)充分(fen)的(de)耐蝕性，所(suo)以逐漸就不(bu)(bu)(bu)用在(zai)海(hai)水中(zhong)(zhong)了(le)(le)。此后，作(zuo)為抵抗常溫(wen)以上海(hai)水侵蝕的(de)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)，日(ri)本從1975年(nian)(nian)開始(shi)研制25 Cr-6 Ni-3 Mo-N系(xi)的(de)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)。與SUS329J1相(xiang)比，這些不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)在(zai)提高鉬(mu)含量的(de)同時，還增加了(le)(le)少量的(de)氮元(yuan)素，而(er)且因鎢(wu)元(yuan)素的(de)組(zu)織(zhi)穩定性比鉬(mu)強，能改善耐局部(bu)(bu)腐蝕的(de)能力，所(suo)以有的(de)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)中(zhong)(zhong)還添加有鎢(wu)元(yuan)素，這也可(ke)以用于(yu)更(geng)嚴峻的(de)海(hai)水環境(jing)中(zhong)(zhong)。這些不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)于(yu)1984年(nian)(nian)被規范(fan)化(hua)(hua)為SUS329J2L（1991年(nian)(nian)改稱為SUS329J4L).此外，在(zai)這一時期內(nei)，由歐洲(zhou)開發的(de)多用于(yu)（海(hai)上）油(you)井(jing)、化(hua)(hua)學品(pin)運輸船等的(de)22Cr-5Ni-3Mo-N 鋼(gang)也在(zai)日(ri)本制造(zao)出來，也在(zai)1984年(nian)(nian)規范(fan)化(hua)(hua)為SUS329J2L(1991年(nian)(nian)改稱為SUS329J3L).表8.5列出了(le)(le)日(ri)本國內(nei)制造(zao)的(de)相(xiang)當于(yu)SUS329J4L的(de)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)名稱及(ji)主要成分(fen)。

此(ci)后，日本不銹鋼(gang)界通(tong)過(guo)進一步增加Cr、Mo含量，先后開發了與超奧氏(shi)體不銹鋼(gang)一樣具(ju)有(you)耐局(ju)部腐蝕性的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼(gang)（DPS28)、在SUS329J4L 基礎上加大鎢及(ji)氮含量的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼(gang)（DP3W).
