某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

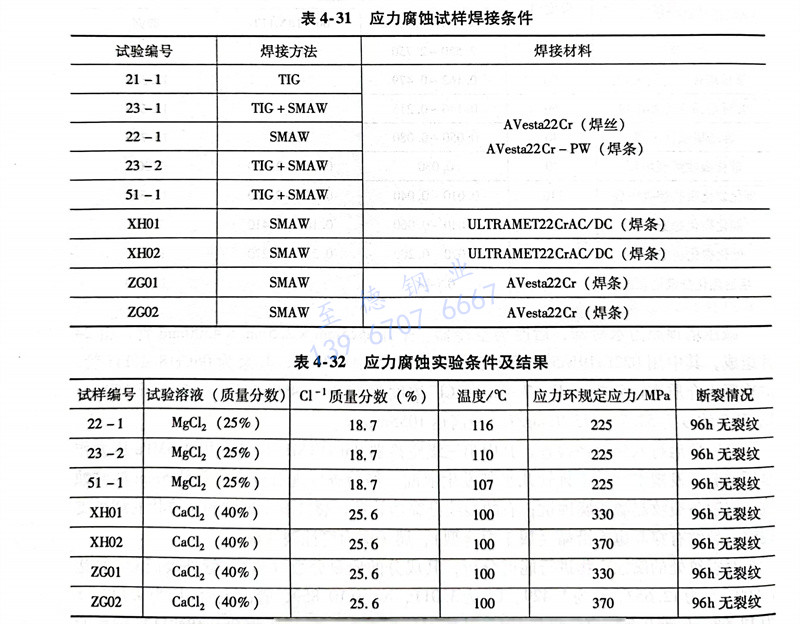

  試驗材料選用022Cr22Ni5Mo3N雙相不銹鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(ying)力(li)(li)(li)腐(fu)蝕試驗(yan)在(zai)(zai)美(mei)國(guo)某公司的應(ying)力(li)(li)(li)環(huan)試驗(yan)系統中進(jin)(jin)行，按(an)ASTM G36標準(zhun)進(jin)(jin)行應(ying)力(li)(li)(li)環(huan)腐(fu)蝕試驗(yan)，標準(zhun)介質為溶(rong)液25％MgCl2，在(zai)(zai)溶(rong)液中經過96h應(ying)力(li)(li)(li)環(huan)試驗(yan)后(hou)，所(suo)得到(dao)的應(ying)力(li)(li)(li)腐(fu)蝕結果見表4-32。說明022Cr22Ni5Mo3N雙(shuang)相不銹鋼在(zai)(zai)試驗(yan)條件下具有(you)良好的抗應(ying)力(li)(li)(li)腐(fu)蝕性能(neng)，可在(zai)(zai)氣田(tian)集(ji)輸管網工程(cheng)中應(ying)用。
