鉬是形成鐵素體的元素，如果要使鋼獲得奧氏體組織，應考慮鋼中鉬的影響。因此，含鉬的奧氏(shi)體不銹(xiu)鋼(gang)中都適當地提高了鎳的含量，以平衡鉬的作用。在馬氏體不銹鋼中含有鉬時，熱處理應適當提高淬火溫度，以保證含鉬的碳化物充分溶解。

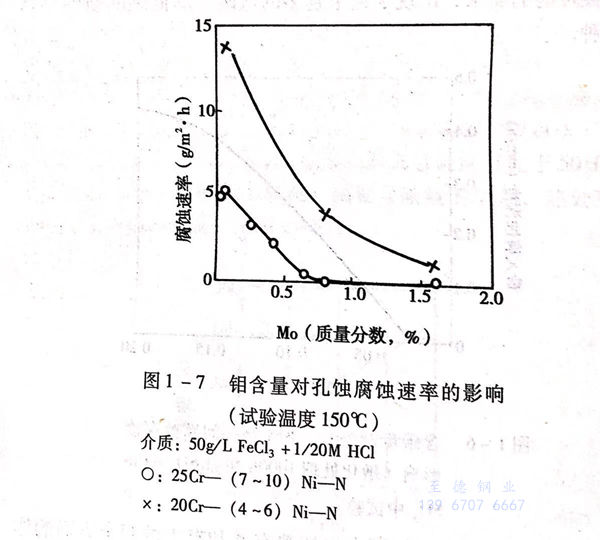

鉬(mu)加(jia)入(ru)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)中(zhong)，可(ke)增強鋼(gang)(gang)(gang)(gang)的(de)鈍化作用，從(cong)而提高(gao)鋼(gang)(gang)(gang)(gang)的(de)耐(nai)腐蝕(shi)(shi)性能(neng)。如高(gao)鉻鐵素(su)體不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)加(jia)入(ru)2%~3%鉬(mu)，可(ke)提高(gao)在有機酸中(zhong)的(de)耐(nai)腐蝕(shi)(shi)性。鉬(mu)加(jia)入(ru)雙相不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)后，使鋼(gang)(gang)(gang)(gang)在含氯(lv)離子介質中(zhong)的(de)抗(kang)孔蝕(shi)(shi)能(neng)力顯(xian)著(zhu)提高(gao)。見圖1-7。


圖 7.jpg


 有人認為(wei)，鉬在(zai)鋼(gang)中(zhong)是富集在(zai)靠近(jin)鋼(gang)基體的(de)鈍(dun)化膜中(zhong)，提高了鈍(dun)化膜的(de)穩定性。但(dan)鉬的(de)存在(zai)會促進鋼(gang)中(zhong)σ相等金屬間相的(de)形(xing)成，有使鋼(gang)材脆性增加的(de)可能。


  銅(tong)(tong)(tong)是形成奧(ao)氏體的元(yuan)素，但作用效(xiao)果(guo)不大(da)，對組織(zhi)無(wu)顯著影(ying)響。銅(tong)(tong)(tong)能提(ti)高(gao)(gao)奧(ao)氏體的穩定性。不銹鋼(gang)(gang)中加入(ru)銅(tong)(tong)(tong)，主要是提(ti)高(gao)(gao)在(zai)硫酸中的抗腐蝕能力，特別是與(yu)鉬一起加入(ru)，效(xiao)果(guo)更顯著，這(zhe)可能與(yu)其在(zai)硫酸中有較高(gao)(gao)的穩定性有關。銅(tong)(tong)(tong)在(zai)沉淀(dian)硬(ying)化(hua)不銹鋼(gang)(gang)中，因時效(xiao)處(chu)理析出富銅(tong)(tong)(tong)的強化(hua)相(xiang)而使鋼(gang)(gang)強化(hua)。
