不銹鋼滲氮的目的是提高表面硬度、耐磨性和抗疲勞性能。各種類型的不銹鋼原則上都可進行滲氮處理。

 將工件(jian)放(fang)在含有活(huo)性(xing)氮(dan)的氣氛中，在一定(ding)的溫度(du)和壓力下使氨原(yuan)子滲(shen)入工件(jian)表(biao)面(mian)并(bing)向內擴(kuo)散，在工件(jian)表(biao)面(mian)一定(ding)深度(du)形成具有較高硬度(du)的氮(dan)化層，這個工藝過(guo)程叫滲(shen)氮(dan)。

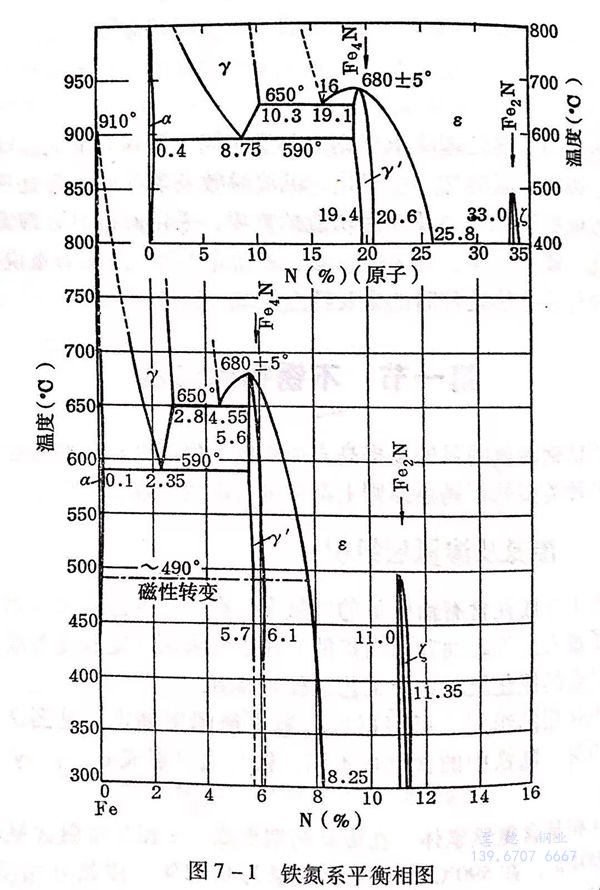

 氮(dan)化(hua)層的組織，可根(gen)據鐵－氮(dan)平(ping)衡(heng)圖來確定。見圖7-1。從圖可見，隨鐵中的含(han)氮(dan)量不同，鐵與(yu)氮(dan)可形成α、y、γ'、ε、ξ相。

 α相是含(han)氮(dan)(dan)鐵素體，在滲(shen)氮(dan)(dan)初期形成，α相在室溫含(han)氮(dan)(dan)量只有0.004%,在590℃時(shi)最大含(han)氨(an)量為0.11%.滲(shen)氮(dan)(dan)開始階(jie)段，表層的x未(wei)被氮(dan)(dan)所(suo)飽和(he)，隨著氨(an)的不斷滲(shen)人，使(shi)α達到飽和(he)的含(han)氨(an)量。氮(dan)(dan)繼續向(xiang)工件內部擴散，a達到氮(dan)(dan)的過飽和(he)狀態。

 γ相是含氮(dan)奧氏(shi)體，只存在于共析(xi)溫度（約591℃)以上，硬(ying)度約為160HV,在共析(xi)溫度，含氮(dan)量(liang)約為2.35%,最大含氨量(liang)可(ke)達到2.89%(約650℃).γ相在共析(xi)分解時的產物為a +γ 。

 γ' 相是一種固溶體（Fe₄N),是在滲氮過程中，當α相處于氨的過飽和狀態時發生的轉變產物，硬度大于550HV。γ' 相脆性不大。

 ε相是近于Fe₃N和Fe₂N之間的一種固溶體，有的稱為Fe₃N。ε相是在滲氨時，當γ相達到氮的過飽和狀態時形成的。ε相脆性稍大，硬度約為260HV。

 ξ相是Fe₂N固溶體，其含氮量比ε相更高，脆性更大。在顯微鏡下不易與ε相區分，所以，也有將其歸于ε相的。

 在不銹鋼滲氮組織中，除Fe₄N、Fe₃N、Fe₂N外，還存在合金氮化物。

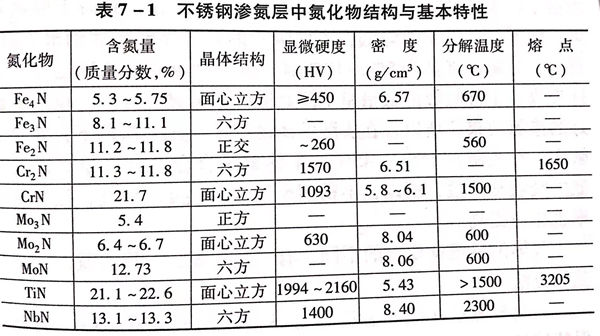

表7-1是常(chang)見不銹(xiu)鋼中可能存在的氮化物(wu)及其結構和基(ji)本特性
