1. 大(da)氣暴曬試驗


  在線亞洲日產一區二區:耐候鋼具有的優秀特性之一就是耐候性,然而為了知道暴露在大氣中的鋼材怎樣地被腐蝕則需要非常長的時間。如前所述,U.S.Steel公司在各個暴曬試驗場進行了長期的試驗,該公司的Larabee關于合金元素的效果曾經發表過圖1~圖4所示的實驗結果。根據些圖可以知道,對大氣腐蝕最有效果的元素是銅,0.1%銅的鋼和0.01%銅的鋼其耐蝕性顯著不同。現把單獨添加其他合金元素時的效果分別總結如下。





 對提(ti)高耐候(hou)性有顯著效果的元(yuan)素:P、Cu、Cr;


 對提高耐候性稍(shao)有效果的(de)元素(su):Ni、Mo、V、Nb、Ti 等。


 對(dui)提高耐(nai)候性沒有效果的(de)元素:C、Si、Mn、S。

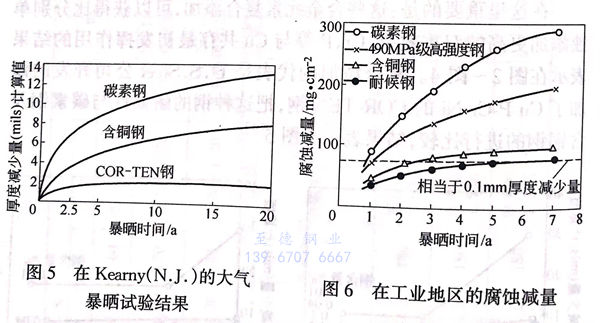

 在這(zhe)里重要(yao)的(de)是:這(zhe)些(xie)合(he)金元素復合(he)添加(jia)(jia),可以獲得比(bi)分別單獨添加(jia)(jia)更高的(de)雙重效果,Cr、P等與(yu)Cu共存(cun)最初發(fa)揮(hui)作用的(de)結(jie)果表示在圖2~圖4。復合(he)添加(jia)(jia)的(de)代表是U.S.Steel公司開發(fa)的(de)添加(jia)(jia)了Cu-P-Cr-Ni的(de)COR-TEN鋼(gang)(gang),把這(zhe)種鋼(gang)(gang)的(de)耐(nai)候性與(yu)碳素鋼(gang)(gang)及含銅鋼(gang)(gang)的(de)進行比(bi)較,結(jie)果表示于圖5。


圖 5.jpg


 日本與美國(guo)相比(bi)(bi),一般來說由(you)于高溫、潮濕,大氣(qi)腐(fu)蝕(shi)嚴重,環(huan)境(jing)條(tiao)件比(bi)(bi)較嚴酷。因此(ci),日本各公司分別(bie)在(zai)不同(tong)環(huan)境(jing)條(tiao)件的(de)(de)各地(di)區(qu)(qu)進(jin)(jin)行(xing)了暴(bao)曬(shai)試(shi)驗(yan),圖(tu)6及圖(tu)7分別(bie)示出了在(zai)腐(fu)蝕(shi)環(huan)境(jing)嚴酷的(de)(de)工業地(di)帶尼崎地(di)區(qu)(qu)和環(huan)境(jing)比(bi)(bi)較好的(de)(de)半(ban)田園地(di)帶的(de)(de)相模(mo)原地(di)區(qu)(qu)所獲得的(de)(de)有(you)關COR-TEN鋼(gang)(gang)的(de)(de)暴(bao)曬(shai)試(shi)驗(yan)結果(guo)(guo)。如(ru)(ru)果(guo)(guo)根據這些圖(tu)來比(bi)(bi)較暴(bao)曬(shai)時(shi)(shi)間(jian)第7年的(de)(de)腐(fu)蝕(shi)減(jian)量時(shi)(shi),尼崎地(di)區(qu)(qu)的(de)(de)場合COR-TEN鋼(gang)(gang)只不過是(shi)(shi)碳(tan)素鋼(gang)(gang)的(de)(de)26%.如(ru)(ru)果(guo)(guo)改變方法(fa)來比(bi)(bi)較厚度(du)減(jian)少到0.1mm的(de)(de)時(shi)(shi)間(jian)時(shi)(shi),COR-TEN鋼(gang)(gang)為(wei)5年左(zuo)右,在(zai)此(ci)以(yi)后腐(fu)蝕(shi)減(jian)量大為(wei)下降;而含(han)銅鋼(gang)(gang)是(shi)(shi)2.5年,490MPa(50kg/m㎡)級高強度(du)鋼(gang)(gang)是(shi)(shi)1年,碳(tan)素鋼(gang)(gang)是(shi)(shi)9個月,而且(qie)因為(wei)COR-TEN鋼(gang)(gang)以(yi)外的(de)(de)鋼(gang)(gang)種腐(fu)蝕(shi)一直沒有(you)發生(sheng)鈍化,所以(yi)使其(qi)差(cha)別(bie)進(jin)(jin)一步增大。在(zai)進(jin)(jin)行(xing)鋼(gang)(gang)鐵結構(gou)物的(de)(de)設計時(shi)(shi),如(ru)(ru)果(guo)(guo)考慮鋼(gang)(gang)材銹(xiu)所起到的(de)(de)作用,人們將會(hui)容易理解耐候鋼(gang)(gang)的(de)(de)優(you)越性(xing)。

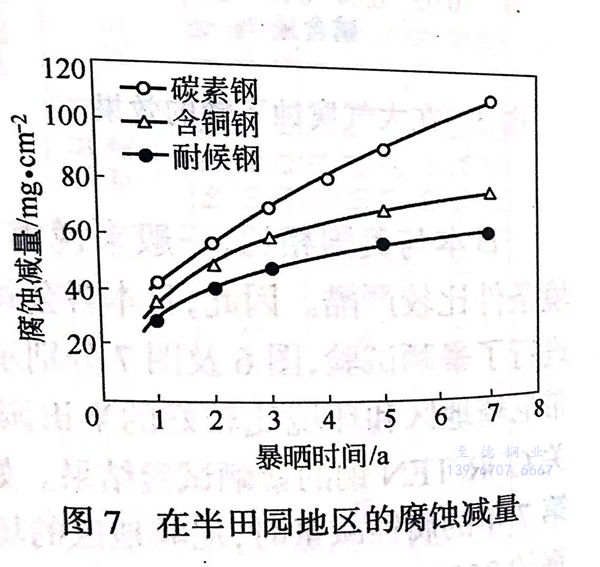

圖 7.jpg


 半田園(yuan)地區與工業地區相比腐(fu)蝕量顯著減少,所(suo)以耐(nai)候鋼(gang)和(he)碳素鋼(gang)的(de)腐(fu)蝕量的(de)差別不太大(da),然而這是由于大(da)氣中所(suo)含的(de)二氧化(hua)硫濃度在(zai)工業地區高的(de)原因。



2. 環(huan)境(jing)因子對大氣腐(fu)蝕的影響


像(xiang)尼崎和(he)相模(mo)原地區在大(da)氣腐蝕上的差別那樣,鋼鐵的含銅(tong)鋼大(da)氣腐蝕受氣候要素(su)(氣溫(wen)、濕耐候鋼度、降(jiang)雨量等(deng))或大(da)氣污染因(yin)子(二(er)氧化硫、海鹽(yan)粒子、沉積煤塵等(deng))等(deng)環(huan)境因(yin)子的影響(xiang)。

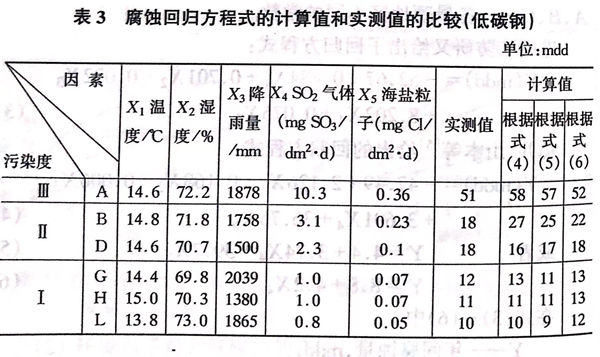

通(tong)過這些公式(shi)(shi)可(ke)以(yi)說,在任何公式(shi)(shi)中二氧(yang)化硫(liu)濃度的(de)(de)影響最大。根據福井等(deng)的(de)(de)研究,如果把(4)、(5)、(6)各式(shi)(shi)和實測值進行比較時,如表(biao)3出(chu)示(shi)的(de)(de)式(shi)(shi)(6)的(de)(de)簡略式(shi)(shi)的(de)(de)計算值與實測值非(fei)常一致,表(biao)明鋼鐵的(de)(de)大氣腐(fu)蝕事實上可(ke)以(yi)作為二氧(yang)化硫(liu)濃度的(de)(de)函數求出(chu)來。


表 3.jpg


3. 關于(yu)耐候性的(de)考察


 如果(guo)(guo)把不(bu)銹(xiu)鋼(gang)暴(bao)露在(zai)大(da)氣中(zhong)時,就(jiu)會在(zai)表面上生(sheng)成(cheng)穩定而且(qie)很薄的(de)(de)(de)氧(yang)化(hua)覆(fu)膜(鈍化(hua)覆(fu)膜),以后(hou)不(bu)再(zai)被氧(yang)化(hua),永遠(yuan)不(bu)會失去(qu)光(guang)澤(ze),可(ke)是把候(hou)鋼(gang)放在(zai)大(da)氣中(zhong)進行(xing)暴(bao)曬時則生(sheng)成(cheng)銹(xiu),和(he)碳素鋼(gang)的(de)(de)(de)外(wai)觀完全不(bu)同。而且(qie)在(zai)腐蝕(shi)進行(xing)中(zhong)一旦(dan)生(sheng)成(cheng)某種程度的(de)(de)(de)銹(xiu)層時,耐(nai)候(hou)鋼(gang)的(de)(de)(de)銹(xiu)層就(jiu)會對(dui)腐蝕(shi)起保護作用,顯(xian)著地(di)抑(yi)制以后(hou)的(de)(de)(de)腐蝕(shi),然而因為碳素鋼(gang)的(de)(de)(de)銹(xiu)層沒(mei)有這(zhe)樣的(de)(de)(de)抑(yi)制效果(guo)(guo),在(zai)腐蝕(shi)量(liang)上產生(sheng)差(cha)異,所以當(dang)然認為耐(nai)候(hou)鋼(gang)的(de)(de)(de)特長(chang)就(jiu)在(zai)于這(zhe)種銹(xiu)層的(de)(de)(de)保護效果(guo)(guo)。


 關(guan)于(yu)這(zhe)一點,耐候(hou)鋼和碳素鋼是同樣的,如圖8所示(shi),在(zai)腐蝕初(chu)期(qi)耐候(hou)鋼的銹的生成(cheng)較快。可是隨著長(chang)時間暴曬(shai),初(chu)期(qi)的紅銹在(zai)大氣(qi)干(gan)濕(shi)交替(ti)之中(zhong),在(zai)鄰接(jie)鋼的表面部分慢慢形(xing)成(cheng)帶有藍色的銹層,一般也(ye)被稱(cheng)為“自(zi)涂漆鋼”。


圖 8.jpg


 像上述那樣進(jin)行直(zhi)觀(guan)的考(kao)慮時,可以(yi)認為(wei)在耐(nai)候鋼上因為能(neng)形成致密而且粘附(fu)性(xing)良好的銹層,所以能(neng)夠阻礙水、氧、二氧化硫(liu)等腐蝕(shi)性(xing)物(wu)質(zhi)的滲透。例如Cadius和Schulz[6]就(jiu)認(ren)為鋼中含有銅時,在褐色銹的下(xia)面(mian)能(neng)生成致密的CuO和FeO、Fe2O3·H2O混(hun)合的(de)黑(hei)色(se)銹層,在黑(hei)色(se)銹層下面進(jin)一(yi)步形成(cheng)Cu·CuO層,通過這種致(zhi)密(mi)銹的(de)保護作用提(ti)高了耐蝕性。


 但是,根據Mayne7的(de)觀(guan)點,即使有致密銹層(ceng)的(de)存(cun)在也(ye)難以認為(wei)能(neng)夠充分(fen)阻止(zhi)水和氧(yang)的(de)透過,像(xiang)涂(tu)膜(mo)之類的(de)物質,鋼鐵(tie)腐(fu)(fu)蝕所(suo)需(xu)要(yao)的(de)水分(fen)、氧(yang)等的(de)透過速度越充分(fen)腐(fu)(fu)蝕能(neng)力(li)越大(da),所(suo)以好像(xiang)還不能(neng)說銹層(ceng)阻止(zhi)透過的(de)能(neng)力(li)超(chao)過涂(tu)膜(mo)。

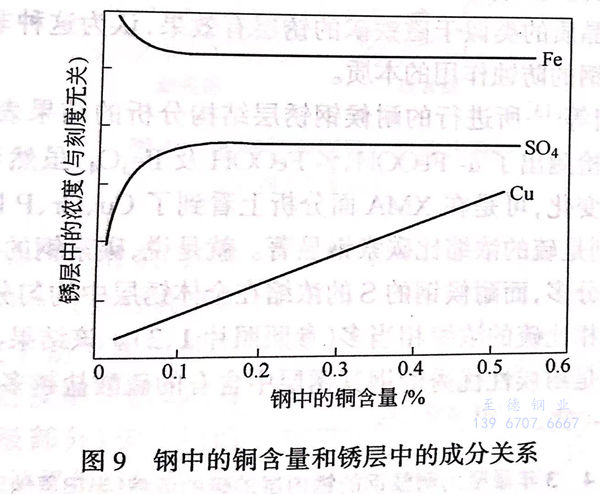

 Copson 注意到圖1出示的(de)(de)(de)銅(tong)對鋼(gang)鐵的(de)(de)(de)大(da)氣腐蝕的(de)(de)(de)影響顯著(zhu),研究了(le)鋼(gang)中的(de)(de)(de)銅(tong)量和(he)銹層的(de)(de)(de)化(hua)學組成之間(jian)的(de)(de)(de)關系(xi),結果如圖9所示,通過添加微(wei)量0.05%Cu,銹層中的(de)(de)(de)SO4-已達到飽和(he),所以認(ren)為銅(tong)和(he)SO4-按一定比(bi)例生成的(de)(de)(de)絡鹽(yan)形成了(le)致密層,可是難點(dian)是一直沒有(you)掌握(wo)絡鹽(yan)的(de)(de)(de)實質。


圖 9.jpg


 如上(shang)所述(shu)可(ke)知,耐候(hou)(hou)鋼(gang)的所謂的穩定銹層由(you)于致密所以抑制(zhi)了(le)水或氧的滲透,大體(ti)上(shang)能(neng)完(wan)全阻止(zhi)后續的腐蝕反應,可(ke)是(shi)關于含(han)有(you)Cu、Cr、P等(deng)的耐候(hou)(hou)鋼(gang)上(shang)為什么能(neng)生成致密的銹層,并且(qie)所謂這種(zhong)致密性是(shi)什么東西?實際情況一直沒有(you)確切的說明。在(zai)日本以學振97委(wei)員會為中(zhong)心,積極進行了(le)試圖闡明耐候(hou)(hou)鋼(gang)特長(chang)的研(yan)究,已經知道有(you)久松(song)(song)·增子、下平、岡田·細(xi)井(jing)等(deng)、松(song)(song)島·上(shang)野、小若·佐(zuo)武等(deng)以及(ji)轟·門等(deng)的研(yan)究。


 岡田等用(yong)X射(she)(she)線衍射(she)(she)、斷面顯微鏡觀察、XMA、鐵(tie)(tie)(tie)銹(xiu)(xiu)試驗、銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)電(dian)(dian)解(jie)還原等方法,研究了耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)和碳素(su)(su)鋼(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)特征。其結(jie)果(guo)是:(1)耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)經5年(nian)的(de)(de)(de)(de)(de)暴曬材的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)在(zai)(zai)鐵(tie)(tie)(tie)基體上(shang)(shang)幾乎沒有FeOOH存在(zai)(zai)的(de)(de)(de)(de)(de)部(bu)位(wei),在(zai)(zai)FeOOH層(ceng)(ceng)(ceng)(ceng)和鐵(tie)(tie)(tie)基體之間(jian)能觀察到非常致(zhi)密的(de)(de)(de)(de)(de)層(ceng)(ceng)(ceng)(ceng)。相反,在(zai)(zai)碳素(su)(su)鋼(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)上(shang)(shang)能夠觀察到FeOOH存在(zai)(zai)的(de)(de)(de)(de)(de)部(bu)位(wei),而且(qie)裂紋也多;(2)如果(guo)綜合X射(she)(she)線衍射(she)(she)和電(dian)(dian)解(jie)還原法的(de)(de)(de)(de)(de)結(jie)果(guo),在(zai)(zai)耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)的(de)(de)(de)(de)(de)下(xia)層(ceng)(ceng)(ceng)(ceng)存在(zai)(zai)的(de)(de)(de)(de)(de)致(zhi)密層(ceng)(ceng)(ceng)(ceng)是由X射(she)(she)線非晶(jing)(jing)(jing)質的(de)(de)(de)(de)(de)尖(jian)晶(jing)(jing)(jing)石型氧化(hua)鐵(tie)(tie)(tie)構成的(de)(de)(de)(de)(de);(3)根據XMA檢(jian)測,在(zai)(zai)耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)中(zhong)所含(han)有的(de)(de)(de)(de)(de)Cu、Cr、P等有效(xiao)添(tian)加元素(su)(su)在(zai)(zai)銹(xiu)(xiu)下(xia)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)致(zhi)密層(ceng)(ceng)(ceng)(ceng)中(zhong)濃(nong)縮(suo),根據這(zhe)(zhe)些實驗結(jie)果(guo)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)構造可以用(yong)模式圖(tu)表(biao)示(shi)在(zai)(zai)圖(tu)10,并(bing)且(qie)在(zai)(zai)耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)中(zhong)所含(han)有的(de)(de)(de)(de)(de)Cu、Cr、P有效(xiao)添(tian)加元素(su)(su)等在(zai)(zai)紅銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)(FeOOH)的(de)(de)(de)(de)(de)下(xia)面濃(nong)縮(suo),對穩定非晶(jing)(jing)(jing)質的(de)(de)(de)(de)(de)類似于磁鐵(tie)(tie)(tie)礦的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)有效(xiao)果(guo),認為這(zhe)(zhe)種非晶(jing)(jing)(jing)質銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)是耐(nai)(nai)(nai)候(hou)(hou)鋼(gang)的(de)(de)(de)(de)(de)防蝕作用(yong)的(de)(de)(de)(de)(de)本質。


 轟·門等所進行的(de)耐候鋼銹層結構(gou)分(fen)(fen)析(xi)的(de)結果(guo)表明,用X射線衍射檢(jian)測出了α-FeOOH、y-FeOOH及(ji)Fe3O4,雖(sui)然和碳(tan)素(su)鋼相比(bi)沒有(you)變(bian)化,可(ke)是(shi)(shi)在XMA面(mian)分(fen)(fen)析(xi)上看到了Cu、Cr、P以及(ji)S的(de)濃(nong)(nong)縮,特(te)別是(shi)(shi)硫(liu)的(de)濃(nong)(nong)縮比(bi)碳(tan)素(su)鋼顯著。就(jiu)是(shi)(shi)說(shuo),碳(tan)素(su)鋼的(de)硫(liu)的(de)濃(nong)(nong)縮在外層部分(fen)(fen)多(duo),而耐候鋼的(de)S的(de)濃(nong)(nong)縮在全體銹層中(zhong)(zhong)均勻(yun)分(fen)(fen)布,而且與碳(tan)素(su)鋼相比(bi)硫(liu)的(de)濃(nong)(nong)縮相當多(duo)(參照(zhao)照(zhao)片1、2).該結果(guo)與Copson所說(shuo)的(de)越是(shi)(shi)耐候性優秀的(de)鋼其銹層中(zhong)(zhong)含有(you)的(de)硫(liu)酸鹽越多(duo)的(de)研究(jiu)結果(guo)(圖9)一致。


照片 1.jpg

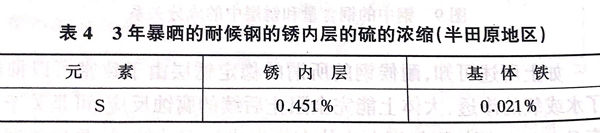

 根據(ju)轟等的(de)(de)研究,如表4所示,耐候鋼銹內(nei)層(ceng)的(de)(de)硫(liu)(liu)濃(nong)度達(da)到0.45%,相當(dang)于(yu)基體(ti)鐵中(zhong)(zhong)硫(liu)(liu)含量的(de)(de)20倍以上(shang)(shang),所以認為大部分硫(liu)(liu)是大氣中(zhong)(zhong)的(de)(de)SO2形(xing)成(cheng)硫(liu)(liu)酸(suan)鹽后被固定下來(lai)的(de)(de)。Chandler 等敘述了(le)(le)在(zai)大氣暴曬材的(de)(de)銹層(ceng)中(zhong)(zhong)含有4%S04-離(li)子,其中(zhong)(zhong)可溶性硫(liu)(liu)酸(suan)鐵借助于(yu)內(nei)層(ceng)大量存(cun)在(zai)著,Schwarz像圖11那樣確認了(le)(le)在(zai)基體(ti)鐵表面(mian)上(shang)(shang)形(xing)成(cheng)了(le)(le)FeSO4'nH2O,并且Tanner在(zai)被銹覆蓋的(de)(de)基體(ti)鐵的(de)(de)很(hen)淺的(de)(de)凹痕(hen)處(chu)發現了(le)(le)FeSO4·4H2O,認為這(zhe)個凹痕(hen)是局部腐蝕反(fan)應的(de)(de)陽極(ji)點。Evans 也(ye)談到金屬表面(mian)的(de)(de)間隙部裂(lie)紋等也(ye)變成(cheng)了(le)(le)陽極(ji),SO4-離(li)子向那些(xie)部分遷移形(xing)成(cheng)了(le)(le)硫(liu)(liu)酸(suan)鐵。


表 4.jpg

圖 10.jpg  圖 11.jpg



 松島用放射性影法研究了銹(xiu)層(ceng)(ceng)缺陷的分(fen)布,發現耐候鋼缺陷部(活性點(dian)、陽極(ji)部分(fen))少。他(ta)們(men)根據這一(yi)結果(guo)得(de)出結論,帶有銹(xiu)層(ceng)(ceng)的鋼的腐蝕(shi)是(shi)通過(guo)缺陷部分(fen)借(jie)助腐蝕(shi)性物質的滲透進行的。


綜合考慮以(yi)上(shang)結(jie)果,大(da)氣(qi)腐(fu)蝕(shi)反應的(de)第(di)一階段是在(zai)(zai)(zai)硫(liu)(liu)酸(suan)(suan)鹽的(de)環境(jing)下(xia)進行的(de)。其理(li)由是,在(zai)(zai)(zai)這(zhe)(zhe)樣的(de)條(tiao)件(jian)下(xia)只(zhi)能(neng)生成硫(liu)(liu)酸(suan)(suan)亞鐵,雖然也能(neng)通(tong)過銹(xiu)層向基體(ti)鐵充分供給氧,可是不被(bei)氧化能(neng)夠穩(wen)定地存在(zai)(zai)(zai),以(yi)及從存在(zai)(zai)(zai)于銹(xiu)層中的(de)硫(liu)(liu)酸(suan)(suan)亞鐵的(de)含水量少來看,是由于腐(fu)蝕(shi)環境(jing)處在(zai)(zai)(zai)比較高的(de)溫度。例如已經知(zhi)道4水鹽在(zai)(zai)(zai)60℃生成,認為(wei)在(zai)(zai)(zai)實際的(de)大(da)氣(qi)暴曬的(de)日照條(tiao)件(jian)下(xia),溫度上(shang)升到這(zhe)(zhe)種程度非常(chang)容易實現(xian)。


在以上的(de)(de)銹層/基體鐵界面上進行(xing)腐(fu)(fu)蝕時,關于(yu)其腐(fu)(fu)蝕氣氛(fen)保持(chi)酸(suan)性(xing)的(de)(de)理由,可以考慮(lv)Schikorr 提出(chu)的(de)(de)循環反應(ying)的(de)(de)理由,即通過以下的(de)(de)反應(ying)保持(chi)酸(suan)性(xing):


 在這(zhe)(zhe)里(li),對判定(ding)鋼的耐(nai)候(hou)性的模型實(shi)驗來說,在硫酸溶液(ye)中(zhong)測定(ding)腐蝕特性的方法是合適的。這(zhe)(zhe)種實(shi)驗轟等(deng)。


圖 12.jpg

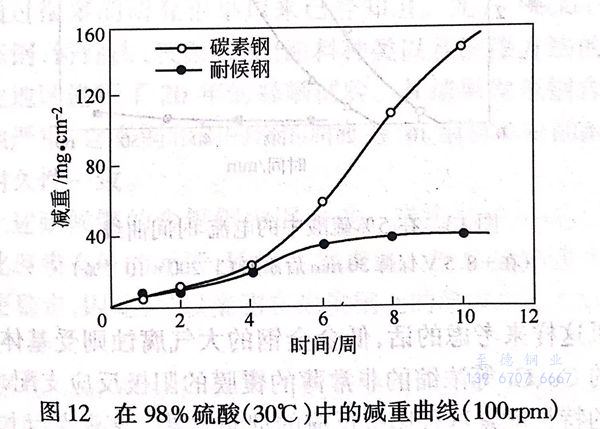

 曾經進行過,在(zai)(zai)98%硫(liu)酸中比較(jiao)耐候鋼(gang)(gang)和碳(tan)(tan)素(su)(su)(su)鋼(gang)(gang)的(de)(de)腐蝕(shi)量時(shi)(shi),如(ru)圖(tu)12所(suo)示,經過4周浸(jin)泡(pao)沒有(you)發現鋼(gang)(gang)種的(de)(de)差異,可(ke)是(shi)浸(jin)泡(pao)時(shi)(shi)間超過4周以上時(shi)(shi),耐候鋼(gang)(gang)的(de)(de)腐蝕(shi)速度顯(xian)著降低(di),與碳(tan)(tan)素(su)(su)(su)鋼(gang)(gang)的(de)(de)差異增大,發現和實際暴(bao)曬(shai)試驗的(de)(de)結(jie)果完全一(yi)(yi)致。他們也測定(ding)(ding)了(le)98%硫(liu)酸中的(de)(de)極(ji)化特性,陽極(ji)極(ji)化耐候鋼(gang)(gang)和碳(tan)(tan)素(su)(su)(su)鋼(gang)(gang)相(xiang)同,可(ke)是(shi)隨著浸(jin)泡(pao)時(shi)(shi)間的(de)(de)增長(chang)發現極(ji)化明顯(xian)增大,和碳(tan)(tan)素(su)(su)(su)鋼(gang)(gang)的(de)(de)差別顯(xian)著。進一(yi)(yi)步確定(ding)(ding)了(le)耐候鋼(gang)(gang)在(zai)(zai)98%硫(liu)酸中生成(cheng)的(de)(de)容易剝離的(de)(de)腐蝕(shi)生成(cheng)物和碳(tan)(tan)素(su)(su)(su)鋼(gang)(gang)的(de)(de)場合相(xiang)同,都是(shi)FeSO4·nH2O(n=2.1及(ji)2.5),不存(cun)在(zai)(zai)Cr、Cu等(deng),在(zai)(zai)溶液中也幾乎不析(xi)出,并且確認了(le)在(zai)(zai)耐候鋼(gang)(gang)的(de)(de)場合,這種硫(liu)酸鐵層下面存(cun)在(zai)(zai)有(you)Cu、Cr等(deng)濃縮后(hou)的(de)(de)非常薄的(de)(de)氧化膜(參照表5)。


圖 13.jpg



 根據這些數據來看,在濃硫酸中的腐蝕特性和大氣腐蝕非常對應,可以推論在硫酸鐵/基體鐵界面上形成的非常薄的覆膜(鈍化覆膜)支配著耐蝕性。轟等進一步在5%硫酸中通過外部電流給與鈍化電位的條件下使鋼表面形成鈍化覆膜,用CI-離子破壞這種覆膜,測定電流-時間曲線時,得到像圖13那樣的結果,發現越是耐蝕性優秀的鋼鈍化覆膜越穩定,并與大氣腐蝕試驗的結果很一致。


 如(ru)果(guo)這(zhe)樣來考慮的(de)(de)話,低合金鋼的(de)(de)大(da)氣腐蝕(shi)則受基體鐵表面上形成(cheng)的(de)(de)Cu、Cr等濃(nong)縮的(de)(de)非常薄的(de)(de)覆(fu)膜的(de)(de)陽(yang)極反應支配,可以說耐候(hou)鋼的(de)(de)特(te)長(chang)就是這(zhe)種陽(yang)極反應的(de)(de)抑制效(xiao)果(guo)。該觀(guan)點與上述的(de)(de)岡田等的(de)(de)模型(圖10)中,把Cu、Cr、P等濃(nong)縮的(de)(de)非晶(jing)質的(de)(de)磁鐵礦(kuang)類(lei)似層作為耐候(hou)鋼防(fang)蝕(shi)的(de)(de)本質的(de)(de)觀(guan)點也很一致,二者(zhe)都提示有(you)鈍(dun)化覆(fu)膜的(de)(de)存在(zai)是極其令人感興趣的(de)(de)問題。
