一、不銹鋼管噴砂處理(li)

 1.  工藝條件

  磨料采用河砂(sha)（150~180μm)、石英砂(sha)（150~180μm)或石英砂(sha)（75~90μm),工藝條件：噴(pen)嘴16mm,表(biao)壓(ya)＜6kgf/c㎡  (1kgf=9.80665Pa,下(xia)同），噴(pen)射角70°~90°,噴(pen)嘴與樣(yang)板距離200~300mm.

 2. 不(bu)銹鋼管表面(mian)噴砂后的質量

  噴砂后不銹鋼管表面粗糙，顯深灰色，無金屬光澤。

二、不銹鋼管噴丸處理

 玻璃丸是(shi)球狀物，當噴射(she)到金屬(shu)表(biao)(biao)面(mian)，形成無(wu)數微小半圓形表(biao)(biao)面(mian)，它使光線(xian)反射(she)后(hou)使表(biao)(biao)面(mian)呈顯均勻淺銀灰(hui)色(se)金屬(shu)光澤表(biao)(biao)面(mian)，玻璃丸可滿足這種技術要求。

 1. 噴射玻璃丸設備

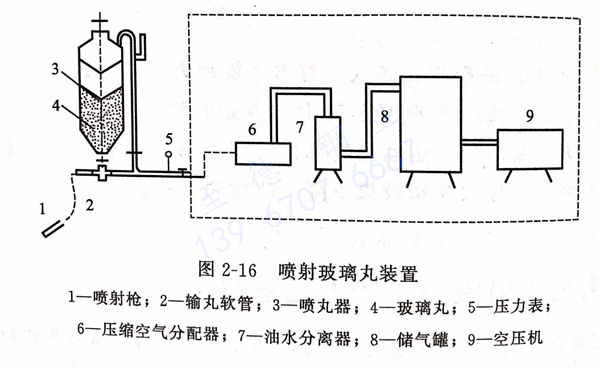

 噴射玻璃丸(wan)裝置見圖2-16.

 圖中虛(xu)線區設備設在空氣壓縮機房(fang)內

  ①. 噴槍:  共4支噴槍，嘴芯用T10鋼制(zhi)成(cheng)，經(jing)熱處理(li)達(da)HRC60, 直徑為ф7mm,當磨損(sun)至(zhi)ф10mm時應予(yu)更換。

  ②. 噴(pen)丸器:  容積為0.14m3,(青(qing)島第二鑄造機械廠生產的Φ2014型設備）。

  ③. 輸丸(wan)軟管:  內(nei)襯有編織布的耐壓橡膠(jiao)軟管。

  ④. 玻璃(li)丸:  由河北定州拋光材(cai)料廠生產的(de)WB-II型玻璃(li)丸，成圓率＞95%密度為2.49g/cm3,硬度 HB470g/mm2,粒度?150~250μm.

  2. 噴射玻(bo)璃丸工藝(yi)

  ①. 壓縮空氣壓力:  噴丸(wan)器的(de)表壓不得小(xiao)于5kgf/cm2.

  ②. 噴射(she)(she)角:  平(ping)面(mian)噴射(she)(she)時，噴射(she)(she)角為60°~70°,直角處噴射(she)(she)角可(ke)接(jie)近(jin)90°.

  ③. 靶距(ju):  噴嘴與工件距(ju)離為(wei)200~300mm.

  3. 操作程序

  ①. 噴(pen)丸前檢(jian)查(cha):  工件上的砂眼、劃傷、凹坑等缺陷應補焊、修拋、整平，有油污(wu)應清洗干(gan)凈。

  ②. 對工件外露孔眼及碳鋼部位要封口并(bing)有保護(hu)措施。

  ③. 噴丸:  噴前檢查壓縮(suo)空氣是(shi)否(fou)有油水雜質，然后開啟各(ge)閥門(men)，工作進度(du)為(wei)20~30min/㎡2.

  ④. 噴射結束:  關閉各閥門(men)后，檢查有(you)無漏噴或局部表面過熱而產生的(de)變形和色差，若有(you)，應立即補噴。

  ⑤. 工(gong)(gong)件(jian)(jian)(jian)清理(li):  工(gong)(gong)件(jian)(jian)(jian)在(zai)清理(li)室內，拆除封(feng)口(kou)和保(bao)(bao)護(hu)物，用壓縮空(kong)氣吹凈工(gong)(gong)件(jian)(jian)(jian)表面，再(zai)用干凈棉紗擦凈，用塑料保(bao)(bao)護(hu)罩將工(gong)(gong)件(jian)(jian)(jian)保(bao)(bao)護(hu)好。

  ⑥. 玻璃丸(wan)經多(duo)次噴(pen)射后，要(yao)通(tong)過(guo)200目篩(shai)網篩(shai)選，以(yi)備循環使用。
