本節介紹不銹鋼鍍鎳-HAP復合鍍層 。

1. HAP羥基磷灰石的(de)生物活(huo)性

  羥基磷灰石(shi)是(shi)一種重要的生物活性(xing)材料，與骨(gu)(gu)骼、牙(ya)齒的無機成(cheng)分極(ji)為相似，具有(you)良好的生物相容性(xing)，埋入人(ren)體后易(yi)與新生骨(gu)(gu)結合，所以HAP已廣(guang)泛(fan)應用(yong)于臨床醫學(xue)，作為人(ren)工骨(gu)(gu)骼、牙(ya)齒的替換材料。

2. HAP 粒子與(yu)金屬鎳的共沉積

  HAP的脆性(xing)大，易從情性(xing)材料上剝落而嚴重(zhong)影響(xiang)質量。白曉軍(jun)等人研究(jiu)(jiu)將HAP粒子與金(jin)屬鎳共匯積在不(bu)(bu)銹(xiu)鋼基體上，不(bu)(bu)銹(xiu)鋼含(han)有(you)鉻核較(jiao)多的穩定奧氏體元素鎳，耐蝕性(xing)好，具有(you)高塑(su)性(xing)，易加工成型(xing)，亦(yi)無毒，而且其在醫療上已有(you)廣泛應(ying)用(yong)。研究(jiu)(jiu)了采(cai)用(yong)有(you)效的預(yu)處(chu)理方(fang)法，將鎳- HAP復(fu)合(he)鍍層與不(bu)(bu)銹(xiu)鋼牢固(gu)結合(he)起來，使之在臨床(chuang)醫學(xue)得以應(ying)用(yong)。

3. 鎳HAP復合(he)鍍的(de)工藝(yi)程序

  預浸蝕（硫酸10%,60℃,30min)→水洗(xi)(xi)→陰極活化→水洗(xi)(xi)→預鍍鎳→水洗(xi)(xi)→復合鍍。

①. 陰極活化工藝

  硫酸(suan)（98%)  650mL/L  、電(dian)壓  10V

  水 350mL/L  、 時間  2min  、 溫度  室溫

②. 預(yu)鍍鎳工藝

  鹽酸（HCI)(37%)  120mL/L  、電流密度（DK)  16A/d㎡

  氯化鎳（NiCl₂·6H₂O)  240g/L  、時間  2min  、  溫度  室溫

③. 復合鍍液組(zu)成(cheng)及工藝條件(jian)

硫酸鎳（NiSO₄·7H₂O)  250g/L   、 HAP  40g/L

氯化鎳（NiCl₂·6H₂O)  35g/L  、 pH  2.0

硼(peng)酸  40g/L  、溫度(du)  （50±2)℃  、電流密度(du)（DK)   2.5A/d㎡

十二烷基硫酸鈉（C₁₂H₂₅SO₄Na)  0.08g/L  、  攪拌速率   一定

4. 復(fu)合鍍工藝(yi)參(can)數對鍍層結(jie)合力的影響

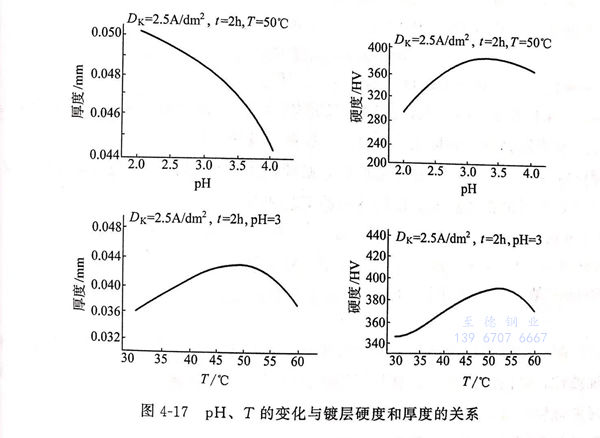

  鍍(du)(du)液(ye)pH和溫度(du)(du)分別(bie)對鍍(du)(du)層硬度(du)(du)和厚(hou)(hou)度(du)(du)的影(ying)響(xiang)見圖4-17。硬度(du)(du)和厚(hou)(hou)度(du)(du)隨pH和溫度(du)(du)的變化均具有峰值。從實驗中還可見，過高的pH時(shi)(shi)，鍍(du)(du)層光亮(liang)不均勻(yun)。電流密度(du)(du)（DK)的影(ying)響(xiang)是Dk過高時(shi)(shi)，鍍(du)(du)層容易燒焦，過低，鍍(du)(du)層不夠光亮(liang)。選用(yong)一定的速率攪拌，并采用(yong)在(zai)鍍(du)(du)槽(cao)中加擋(dang)板，使HAP粒子在(zai)鍍(du)(du)液(ye)中均勻(yun)分散形成懸濁液(ye)，使粒子在(zai)鍍(du)(du)層中均勻(yun)分布。

5. HAP粒子的含量(liang)對結合力及(ji)鍍(du)層性能的影響

  在鍍(du)(du)液中依次加入(ru)20g/L、30g/L、40g/L、50g/L、60g/L、70g/L、80g/L、90g/LHAP粒子，在不銹(xiu)鋼上鍍(du)(du)出復合(he)鍍(du)(du)層(ceng)，采用銼刀(dao)法測試其性能，得出當HAP含量為(wei)40g/L時的(de)結(jie)合(he)力(li)最好，顯微硬度(du)為(wei)312.95.HAP含量過大，使鎳與(yu)基體(ti)的(de)結(jie)合(he)力(li)下降。
