在腐蝕介質中，金屬與金屬或非金屬表面構成非常狹窄的縫隙內產生的一種局部腐蝕現象，被稱作縫隙腐蝕(shi)。這類腐蝕常常發生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區域。

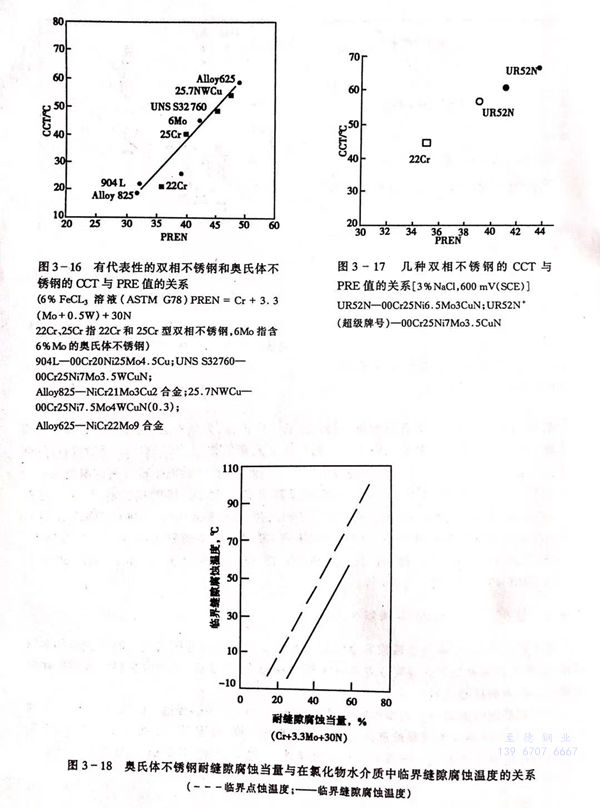

 不(bu)銹鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達。CCT與鋼中PRE的關系，對于耐(nai)縫隙腐蝕不銹鋼的選擇具有重要的指導價值，見圖3-16和圖3-17.合金元素對鋼耐縫隙腐蝕性能的影響具有一致的規律性，只是CCT較CPT稍低（見圖3-18).

 耐(nai)縫(feng)(feng)隙腐蝕不(bu)銹鋼的選擇和服役(yi)環境密切相關，在大氣，高純水和淡水中，當Cr17型(xing)和18-8不(bu)銹鋼出現縫(feng)(feng)隙腐蝕時，可選用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等，一般可滿足要求。若仍不(bu)滿意，可選用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等。

 上述的(de)(de)(de)耐(nai)縫隙(xi)腐(fu)(fu)蝕不(bu)(bu)銹(xiu)鋼(gang)其耐(nai)縫隙(xi)腐(fu)(fu)蝕是相對而言，實際上在不(bu)(bu)銹(xiu)鋼(gang)范疇內(nei)，對縫隙(xi)腐(fu)(fu)蝕完全免疫的(de)(de)(de)牌號(hao)目前(qian)尚未誕生。為解決(jue)不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)縫隙(xi)腐(fu)(fu)蝕問題，除選擇合適(shi)的(de)(de)(de)不(bu)(bu)銹(xiu)鋼(gang)外，在設計和使用中應(ying)盡量(liang)避免縫隙(xi)的(de)(de)(de)產(chan)生。
