在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬腐蝕與(yu)防蝕研究所杜天保等人用在直流電(dian)位的(de)基礎(chu)上(shang)施(shi)加一個方波電(dian)波對1Cr25不(bu)銹(xiu)鋼電(dian)極進行鈍化。

1. 電極(ji)

  為1Cr25不(bu)銹鋼圓棒Φ1.0cm,其化學成分(fen)為含鐵量(liang)(liang)67.2%,含鉻量(liang)(liang)25.7%,含錳量(liang)(liang)5.4%,含鉬(mu)量(liang)(liang)2%,含鎳(nie)量(liang)(liang)＜0.4%.采用(yong)(yong)環氧(yang)樹(shu)脂(zhi)涂(tu)封電極，只露(lu)出工作表(biao)面，依次用(yong)(yong)400#、1000#金相砂紙打磨(mo)光亮(liang)，再(zai)用(yong)(yong)丙酮、一次蒸(zheng)餾(liu)水沖洗干凈。

2. 鈍化

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然(ran)后進行(xing)載波鈍化(hua)。鈍化(hua)時(shi)直(zhi)流電(dian)位恒(heng)定(ding)400mV。

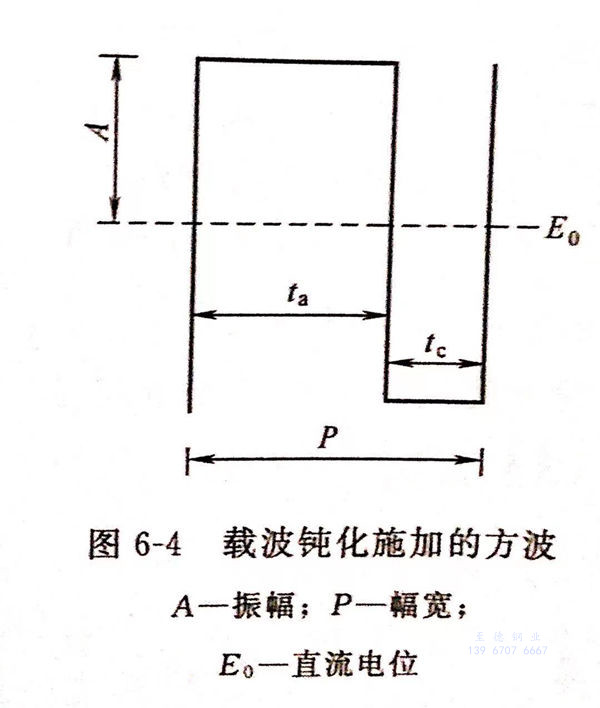

載(zai)波鈍(dun)化(hua)時(shi)在直流(liu)電位的基(ji)礎(chu)上(shang)疊加(jia)(jia)方波鈍(dun)化(hua)時(shi)間10分鐘,得到(dao)載(zai)波鈍(dun)化(hua)膜(mo)，所加(jia)(jia)方波見圖(tu)6-4。

3. 電位(wei)衰(shuai)減曲(qu)線測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽極(ji)極(ji)化曲線測定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰(yin)極(ji)還原(yuan)曲線的測(ce)定

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有電位均(jun)相對于SCE，實驗在(zai)室(shi)溫中進行(xing)。
