不銹鋼化學著(zhu)(zhu)彩色(se)(se)的(de)溶液(ye)管理內容(rong)主要有 著(zhu)(zhu)色(se)(se)液(ye)的(de)配制、著(zhu)(zhu)色(se)(se)用(yong)掛(gua)具材料的(de)選用(yong)、著(zhu)(zhu)色(se)(se)液(ye)的(de)老化和著(zhu)(zhu)色(se)(se)膜色(se)(se)澤(ze)的(de)校正和退除(chu)。
一、著(zhu)色液的(de)配制
1. 將所需計算量的鉻酐（CrO3)溶解于適量水中，攪拌溶解。
2. 量取所需計算量的硫酸（H2SO4)(把質量折算為體積要除以相對密度1.84),分批攪拌加入鉻酐溶液中，勿使溶液過熱，當鉻酐變成棗紅色沉淀出現時，應加入少量冷水冷卻，使溶液透明紅，待溶液稍冷卻后繼續加入硫酸。
3. 加(jia)水至規(gui)定(ding)的(de)體(ti)積(ji)，攪拌均勻，新配(pei)的(de)著色液(ye)應為透明的(de)橙紅色。
二、著色用掛具(ju)材料的選(xuan)用
1. 選用電位(wei)比不(bu)銹鋼(gang)電位(wei)正的金屬(shu)，如鎳鉻絲(si)，不(bu)銹鋼(gang)絲(si)，還(huan)有鉑絲(si)、金絲(si)。
2. 不(bu)(bu)可用電(dian)(dian)(dian)位(wei)比(bi)不(bu)(bu)銹(xiu)鋼電(dian)(dian)(dian)位(wei)負的金(jin)屬作掛具(ju)材料。金(jin)屬電(dian)(dian)(dian)位(wei)比(bi)不(bu)(bu)銹(xiu)鋼電(dian)(dian)(dian)位(wei)負，在(zai)著(zhu)色(se)過程中(zhong)，不(bu)(bu)銹(xiu)鋼與(yu)掛具(ju)形成的電(dian)(dian)(dian)偶(ou)中(zhong)不(bu)(bu)銹(xiu)鋼處(chu)于(yu)陰(yin)極，使不(bu)(bu)銹(xiu)鋼不(bu)(bu)能氧化(hua)著(zhu)色(se)。常(chang)用掛具(ju)材料在(zai)著(zhu)色(se)液中(zhong)的穩(wen)定電(dian)(dian)(dian)位(wei)如下：
鐵絲(si) -1.62V 、銅(tong)絲(si) -1.64V 、不銹鋼絲(si) -1.34V 、 鋼絲(si) -0.17V
由(you)上可見，鐵絲(si)、鋼絲(si)、銅絲(si)如作掛(gua)具，都不能(neng)使不銹鋼著(zhu)色，因而不能(neng)作掛(gua)具材料。
3. 塑料絕緣導線，不裸露(lu)金屬的情(qing)況(kuang)下，作掛具可使不銹(xiu)鋼著(zhu)上色。
三(san)、著色(se)液(ye)的老(lao)化(hua)
1. 著(zhu)色液老化(hua)的原因
著色液在著色過程中，由于氧化還原作用，著色液中的鉻酸（六價鉻）還原成三價鉻（Cr3+),同時不銹鋼表面溶解，形成三價鉻和鐵離子（Fe3+)進入溶液中，使著色液中鉻酐含量減少，雜質離子聚集，含量升高，使著色液組分逐漸發生變化，使著色能力衰退，趨向老化。
2. 著色(se)液老化(hua)的標志(zhi)
①. 輕微程度: 使起色電(dian)位B升高(gao)，或(huo)使著色時間延長(chang)。
②. 嚴重(zhong)程度: 著色膜發霧、發暗、變黑(hei)，或根(gen)本著不(bu)上(shang)色。
3. 雜質含量與起色(se)電位(wei)關系

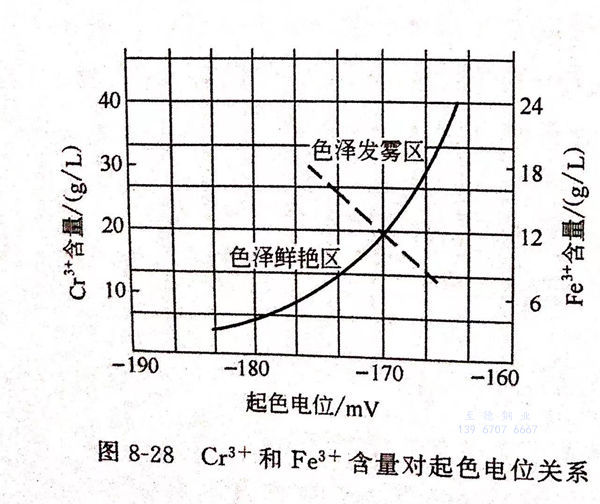

圖8-28為三價鉻（Cr3+)和三價鐵（Fe3+)含量對起色電位的關系。
由圖8-28可見，當三價鉻（Cr3+)含量達到20g/L,三價鐵（Fe3+)含量達到12g/L時，起色電位上升到－170mV以上，此時著色膜變得灰霧，著色液就須重新配制或再生。
四、著色膜色澤的校正和退除
1. 著色膜色澤深淺的(de)(de)校正。在(zai)膜的(de)(de)固化處理未進行(xing)之前可(ke)以校正。
①. 著色(se)膜(mo)偏薄
成色不足時可(ke)重新回(hui)到著(zhu)色液中(zhong)適當加深。
②. 著色(se)膜偏厚(hou)
成色過深，著色膜(mo)可以(yi)在還原性的溶液中減薄(bo)。常用試劑如(ru)下。
a. 沸(fei)騰(teng)的含(han)有少(shao)量硫酸的亞硫酸鈉（Na2SO3)水溶(rong)液。
b. 次(ci)亞磷酸鈉（NaH2PO2·H2O)的水溶液。
c. 硝酸鈉（NaNO3)水溶液。
d. 8%硫代硫酸鈉(na)（Na2S2O3)水(shui)溶液(ye)80℃時浸泡。
2. 著(zhu)色(se)膜退除
由于(yu)(yu)沾污膜層或操作不(bu)(bu)當引起色(se)澤不(bu)(bu)均勻(yun)次(ci)品，須進行退除。也可以(yi)用于(yu)(yu)在制(zhi)作套花圖案等多種色(se)彩(cai)的(de)不(bu)(bu)銹鋼上局部退除不(bu)(bu)需要(yao)的(de)色(se)彩(cai)。
①. 化學退除。
鹽酸 1:1(體積(ji)比）、時間 0.5~1min 、溫度 室溫 。時間切勿過長，以免過腐蝕(shi)。
②. 電(dian)解退除
適用于304不銹鋼(gang)著色膜退除。
磷酸（H3PO4)(d=1.65) 10%~20% 、電壓 12V 、陽極電流密度 2~3A/d㎡
光亮(liang)劑(ji)（鉬(mu)酸(suan)銨） 少量 、陰(yin)極(ji) 鉛板 、溫(wen)(wen)度 室溫(wen)(wen) 、時間(jian) 5~15min,退除(chu)為止
