在线亚洲日产一区二区

06Cr19Ni10 (304)

 （06Cr19Ni10）304不(bu)銹鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不(bu)銹(xiu)鋼(gang)的良好性能，使(shi)其成為應用量(liang)最(zui)大，使(shi)用范圍最(zui)廣的不(bu)銹(xiu)鋼(gang)牌(pai)號(hao)，此鋼(gang)適合于制(zhi)造深沖成型的部件(jian)以(yi)及(ji)輸送腐蝕介(jie)質管道、容(rong)器(qi)，結構(gou)件(jian)等，304不(bu)銹(xiu)鋼(gang)也可用于制(zhi)造無磁、低溫設備和(he)部件(jian)。

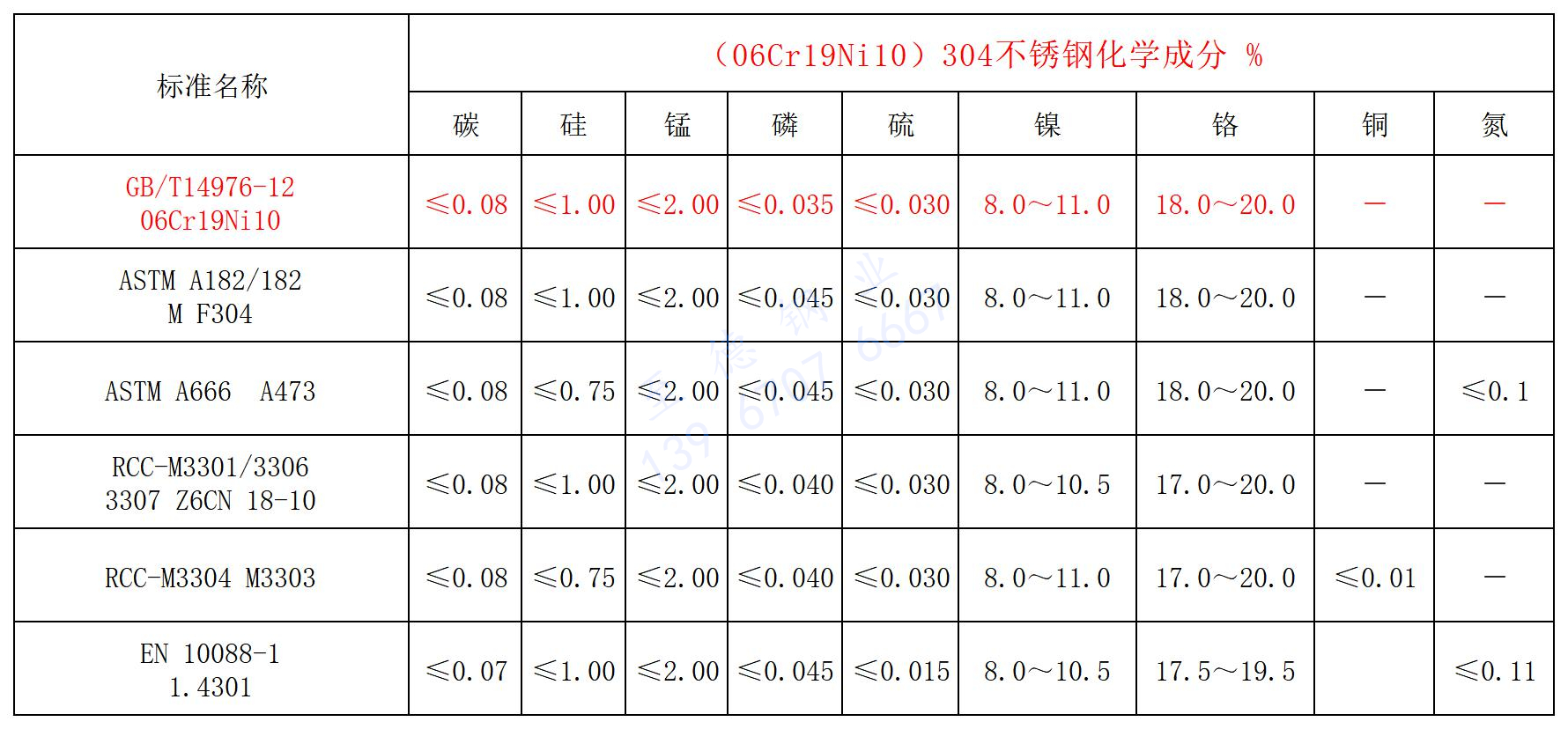

一、化學成(cheng)分

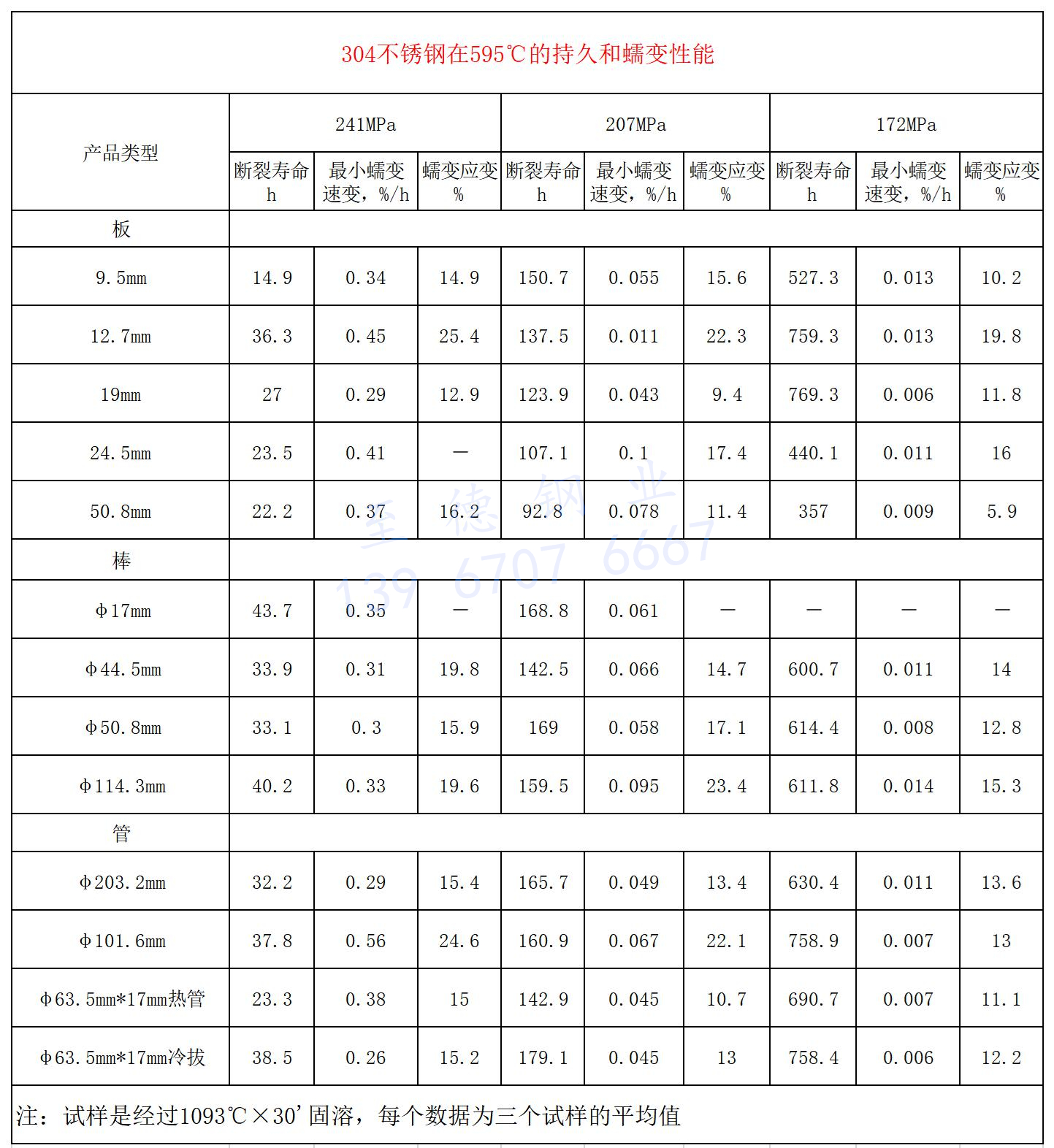

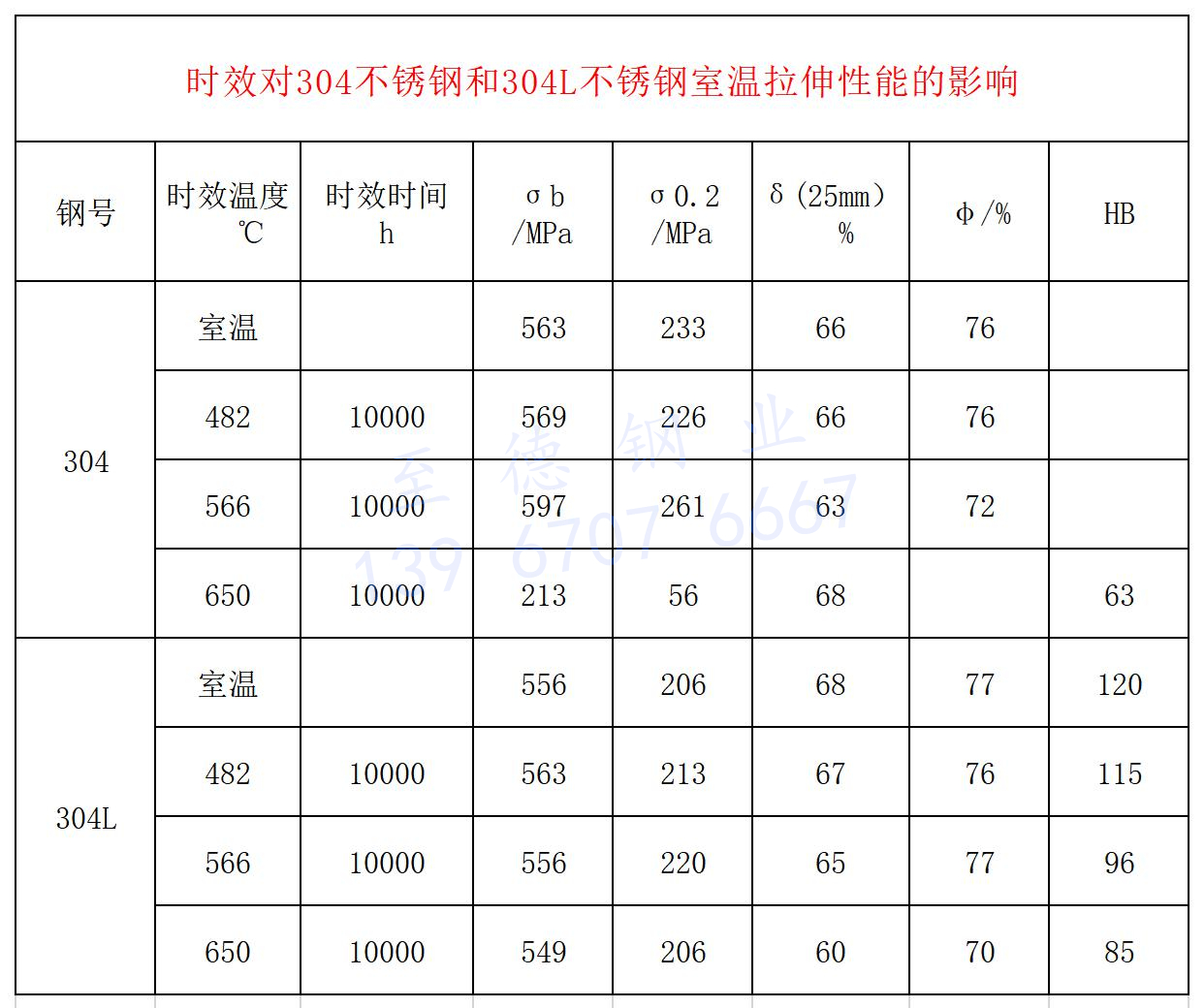

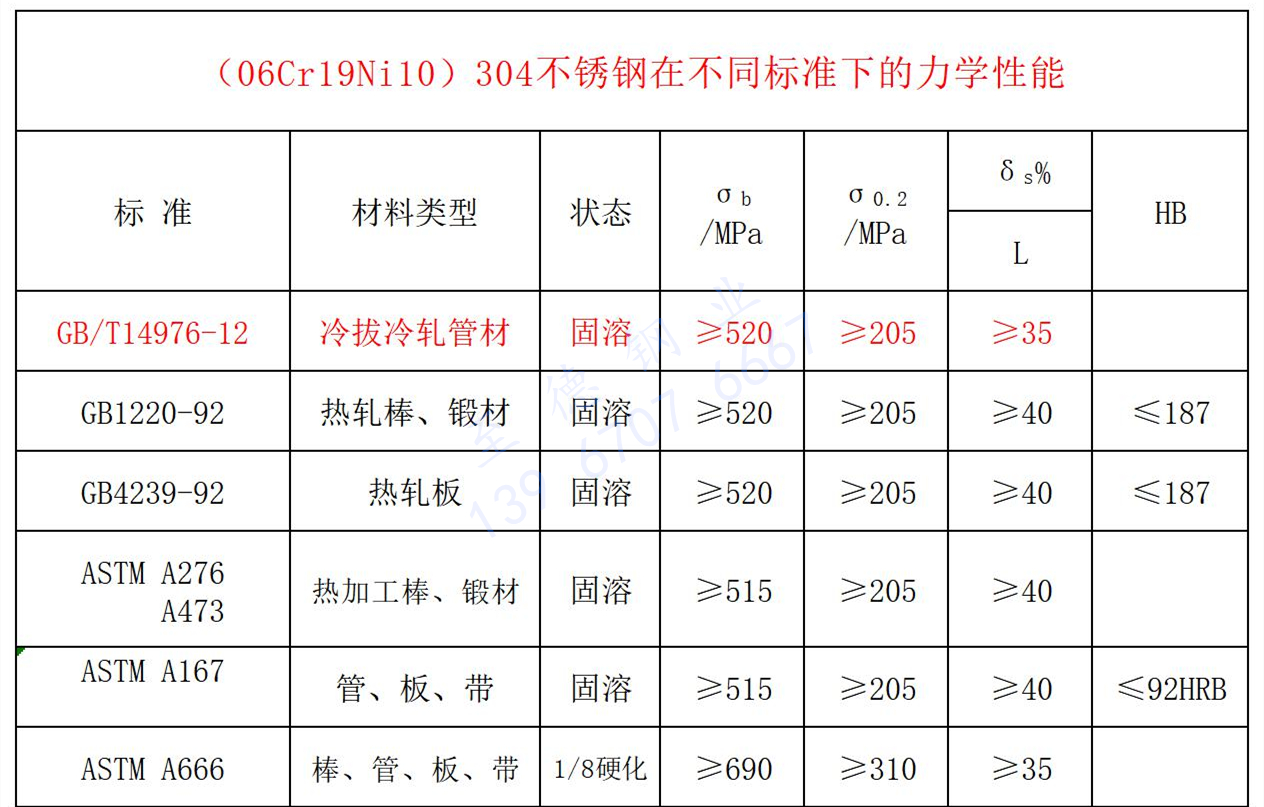

二、力學性能

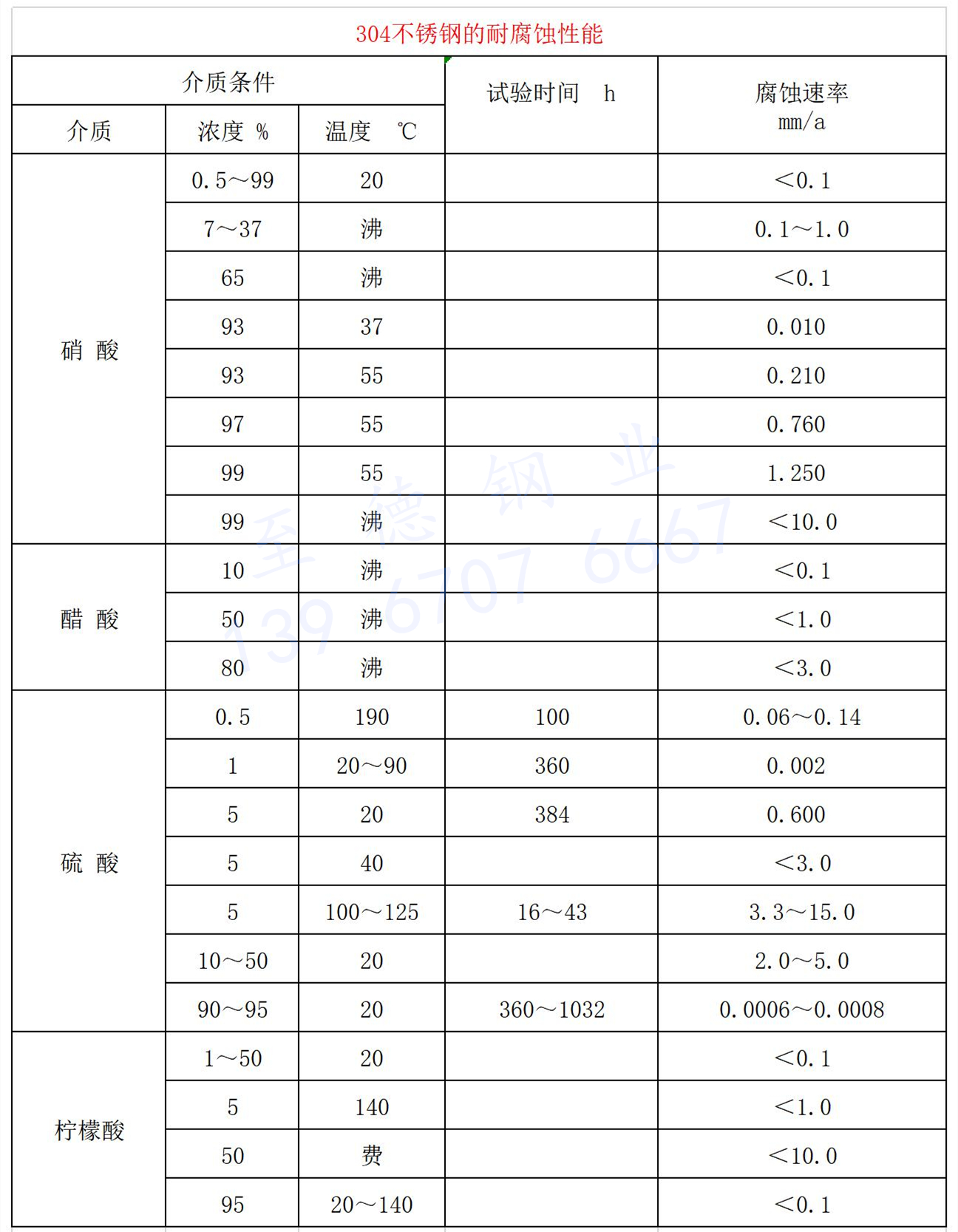

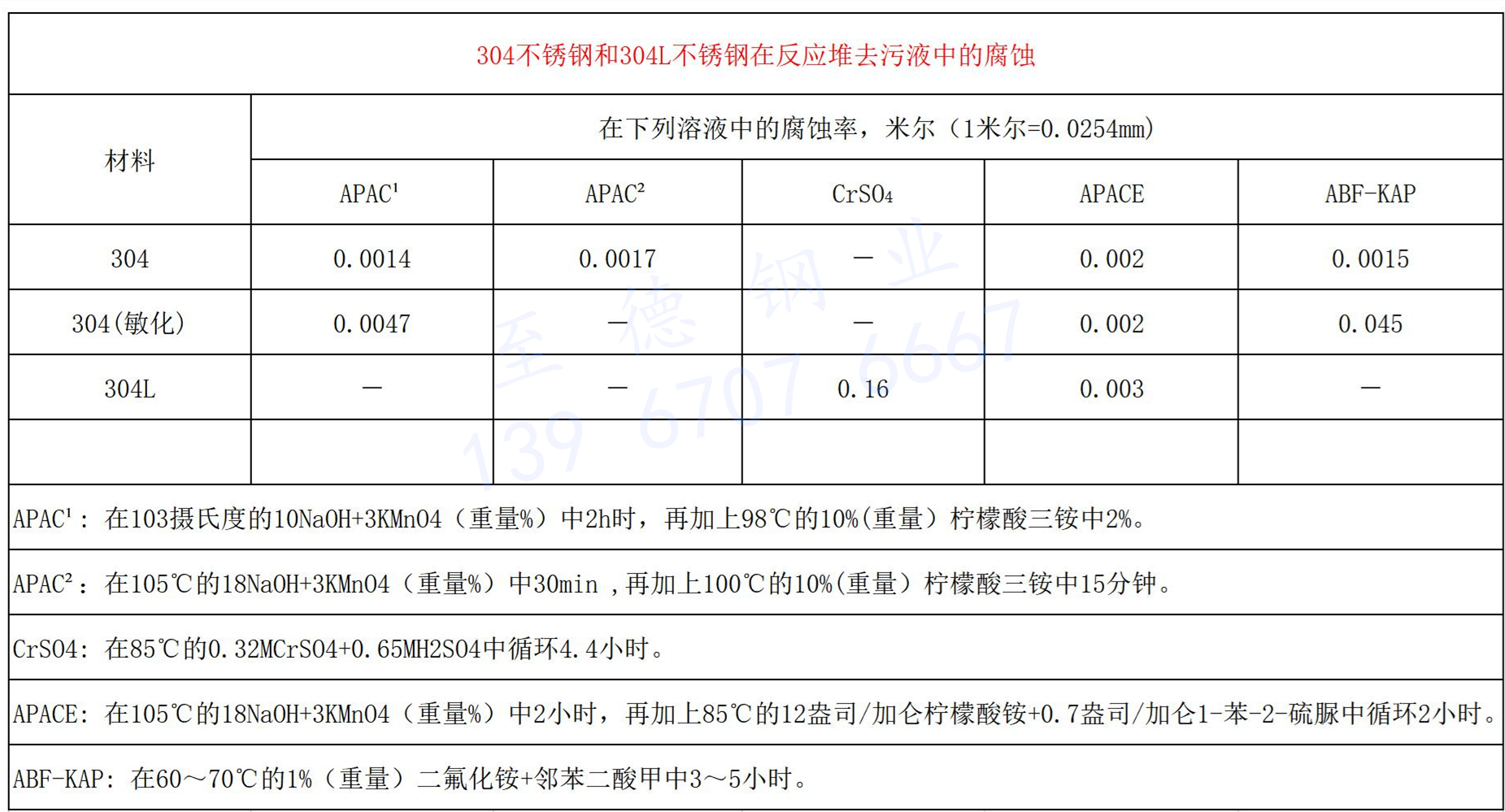

三、耐腐(fu)蝕性能

a. 應力腐蝕  304和304L不銹鋼在高(gao)(gao)濃氯化(hua)物中(zhong)耐應(ying)力(li)腐蝕破裂(lie)性(xing)能(neng)不佳(jia)。在熱水和高(gao)(gao)溫水中(zhong)具有工程意義的(de)(de)耐應(ying)力(li)腐蝕破裂(lie)性(xing)能(neng)，但其性(xing)能(neng)受鋼的(de)(de)組織(zhi)狀(zhuang)態、合金成分、介質(zhi)條件(jian)的(de)(de)變化(hua)以及(ji)應(ying)力(li)狀(zhuang)態所制約。

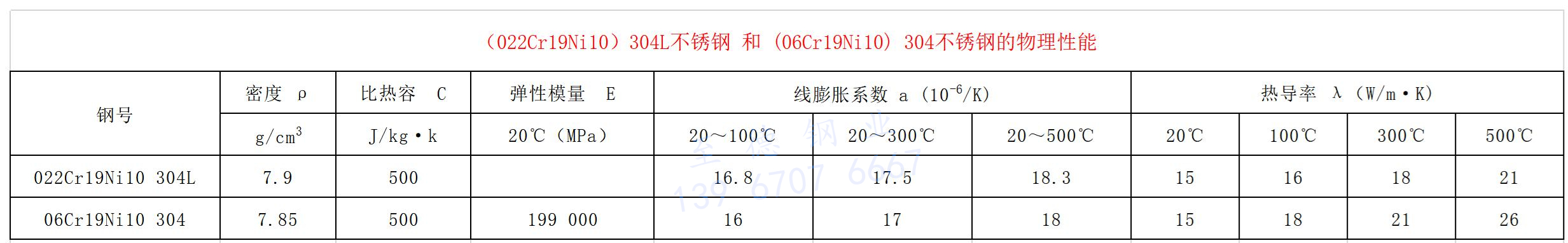

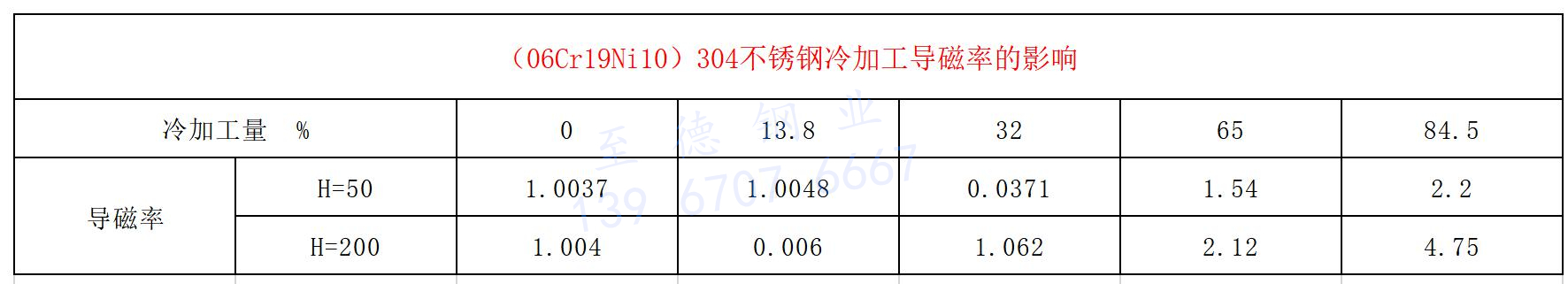

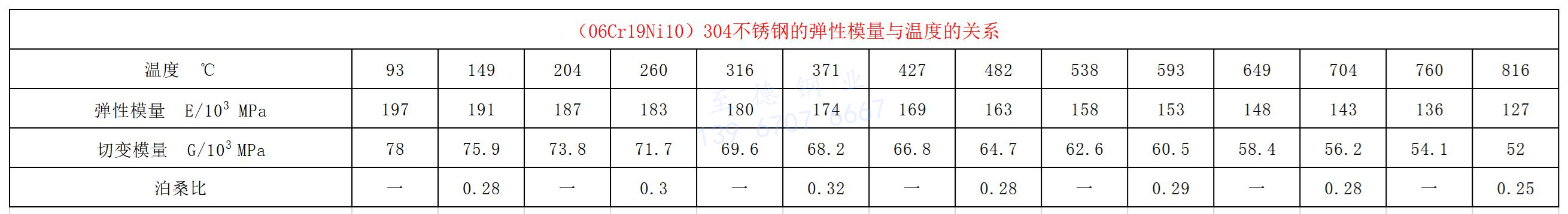

四、物理性(xing)能(neng)

五(wu)、工藝性能：

（06Cr19Ni10）304不(bu)銹鋼(gang)均(jun)具有良(liang)好(hao)的冷(leng)(leng)、熱加(jia)(jia)(jia)工(gong)工(gong)藝性能，可采用通用的各種熱、冷(leng)(leng)加(jia)(jia)(jia)工(gong)工(gong)藝生產(chan)鍛材(cai)、棒材(cai)、線(xian)材(cai)、板材(cai)、帶材(cai)絲材(cai)等冶金產(chan)品，熱加(jia)(jia)(jia)工(gong)溫度范圍900-1180℃。冷(leng)(leng)加(jia)(jia)(jia)工(gong)較易，無特殊困(kun)難，由于兩(liang)種鋼(gang)易于冷(leng)(leng)加(jia)(jia)(jia)硬化，當冷(leng)(leng)變形量(liang)過大(da)時(shi)，須進行中間(jian)退火處(chu)理，以利(li)于進一步加(jia)(jia)(jia)工(gong)。

a. 熱(re)處理工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不(bu)銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷成型性能(neng)

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料應用(yong)

（06Cr19Ni10）304不銹(xiu)(xiu)鋼(gang)廣泛應(ying)用(yong)于(yu)(yu)化工(gong)(gong)、石化、核(he)工(gong)(gong)業(ye)、輕工(gong)(gong)、紡織等(deng)工(gong)(gong)業(ye)中(zhong)(zhong)。在(zai)核(he)工(gong)(gong)業(ye)反(fan)應(ying)堆(dui)工(gong)(gong)程中(zhong)(zhong)，0Cr18Ni9是早(zao)期(qi)沸水(shui)核(he)反(fan)應(ying)堆(dui)的(de)主要(yao)(yao)結構材料，主要(yao)(yao)用(yong)于(yu)(yu)歧管、旁通管道及支撐件，由于(yu)(yu)曾出現IGSCC（晶(jing)相(xiang)應(ying)力腐蝕），近年來已由核(he)級(ji)022Cr19Ni10所取代(dai)。在(zai)壓水(shui)核(he)反(fan)應(ying)堆(dui)中(zhong)(zhong)304和304L不銹(xiu)(xiu)鋼(gang)主要(yao)(yao)用(yong)于(yu)(yu)1.2.3級(ji)設備用(yong)不習慣(guan)鍛件或沖(chong)壓件，熱交換器無縫管，輔(fu)助管道，冷卻(que)劑系統管路等(deng)。對于(yu)(yu)截面(mian)尺寸(cun)大，且要(yao)(yao)求焊接的(de)部件，應(ying)選用(yong)超低碳(tan)0000Cr19Ni10不銹(xiu)(xiu)鋼(gang)。對于(yu)(yu)制造堆(dui)內(nei)構件的(de)產品，應(ying)對鋼(gang)中(zhong)(zhong)的(de)鈷、硼作出明確的(de)規定。
