縫焊與點焊相似，所不同的是用旋轉的滾輪電極代替點焊的柱狀電極。焊件裝配成搭接或對接接頭并置于兩滾輪電極之間，滾輪加壓焊件并轉動，連續或斷續送電，形成一條連續焊縫的電阻焊方法稱為縫焊。


1. 縫焊的形式和特點(dian)


 根據(ju)滾輪電極(ji)旋轉和通電形式不同，可將縫焊分為三種基本(ben)形式。


 ①. 連續(xu)縫焊(han)

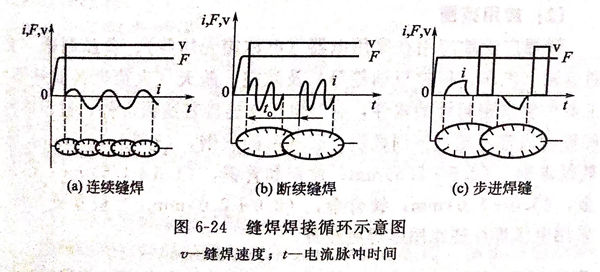

  這種方法是滾輪(lun)電極連(lian)續旋轉(zhuan)，焊件等(deng)速移動(dong)，連(lian)續通(tong)電，每半個周波形成一(yi)個焊點(dian)［見圖6-24(a)]。


圖 24.jpg


  連續縫(feng)焊設(she)備(bei)簡(jian)單，一般為小(xiao)型電動式工(gong)頻交流焊機，生產率高，焊接(jie)速(su)度通常(chang)為10~20m/min.由于兩滾輪始終通過很大(da)電道，故(gu)易(yi)發(fa)熱和磨損，焊件也因過熱造成較(jiao)大(da)的壓坑，所以這種(zhong)方(fang)法較(jiao)少采(cai)用(yong)。


②. 斷續縫焊


 這種方法是滾輪連續(xu)旋轉，焊件(jian)等速移動，焊接電流斷續(xu)通(tong)過，每(mei)“通(tong)－斷”一次，形成一個焊點［見圖6-24(b)]。


  斷續(xu)縫(feng)(feng)焊(han)(han)時，滾(gun)輪和焊(han)(han)件都有冷卻的機會，可(ke)克服連續(xu)縫(feng)(feng)焊(han)(han)的缺(que)點，故(gu)應用(yong)最為廣泛(fan)。但在熔核冷卻時，滾(gun)輪已一定程(cheng)度地(di)離開(kai)，因而沒有充分的鍛(duan)壓過(guo)程(cheng)，易產生縮孔(kong)。焊(han)(han)接設(she)備(bei)一般為中、大型氣壓式工頻交(jiao)流焊(han)(han)機或電容儲能縫(feng)(feng)焊(han)(han)機，用(yong)以制造有氣密(mi)、水密(mi)和油(you)密(mi)要求的黑(hei)色金(jin)(jin)屬(shu)構件，縫(feng)(feng)焊(han)(han)速度為0.5~4.3m/min,也可(ke)用(yong)于鋁合金(jin)(jin)和異種金(jin)(jin)屬(shu)的焊(han)(han)接。


③. 步(bu)進(jin)縫焊


  這種方法是滾輪(lun)電(dian)極(ji)斷續(xu)旋轉，焊(han)(han)(han)件相應(ying)斷續(xu)移動，焊(han)(han)(han)接電(dian)流在電(dian)極(ji)與焊(han)(han)(han)件皆(jie)為靜止時通過。焊(han)(han)(han)點形(xing)成后滾輪(lun)電(dian)極(ji)重新旋轉，使焊(han)(han)(han)件前移一(yi)定距(ju)離（步(bu)距(ju)），每“通－移”一(yi)次(ci)形(xing)成一(yi)個焊(han)(han)(han)點，如(ru)圖6-24(c)所示。


  步(bu)進縫(feng)(feng)焊(han)是一種高質(zhi)量(liang)的縫(feng)(feng)焊(han)方法。由(you)于熔核在(zai)整個(ge)結晶過(guo)程(cheng)中都有(you)鍛(duan)壓力存在(zai)，因此能獲(huo)得致密(mi)(mi)的焊(han)縫(feng)(feng)。焊(han)接(jie)設備較復雜，一般為大(da)型(xing)直流沖擊波或三(san)相(xiang)次級整流縫(feng)(feng)焊(han)機，用于鋁(lv)合(he)金(jin)(jin)、鎂合(he)金(jin)(jin)等的密(mi)(mi)封焊(han)縫(feng)(feng)的焊(han)接(jie)，縫(feng)(feng)焊(han)速(su)度較低，僅為0.2~0.6m/min。


2. 應用(yong)范(fan)圍(wei)


 縫焊廣泛(fan)地應用(yong)在家(jia)用(yong)電器(qi)（電冰箱殼體(ti)等(deng)）、食品制罐、交通運(yun)輸（汽車(che)、拖拉機油箱等(deng)）及(ji)航(hang)(hang)空、航(hang)(hang)天（火(huo)箭燃料儲箱等(deng)）工業(ye)中要求密封性的構件，有時也(ye)用(yong)來連接普通鈑(ban)金(jin)件。被焊材料的厚(hou)(hou)度通常不超(chao)過(guo)下(xia)列數值：酸(suan)洗(xi)后的軟鋼(gang)，（3.0+3.0)mm;熱軋低碳鋼(gang)，（2.5+2.5)mm;黃銅和青(qing)銅，（1.5+1.5)mm;鋁(lv)合金(jin)，（3.0+3.0)mm;鈦合金(jin)，（2.0+2.0)mm.當(dang)板厚(hou)(hou)更大時，采用(yong)電弧(hu)焊往往比用(yong)縫焊更經濟。
