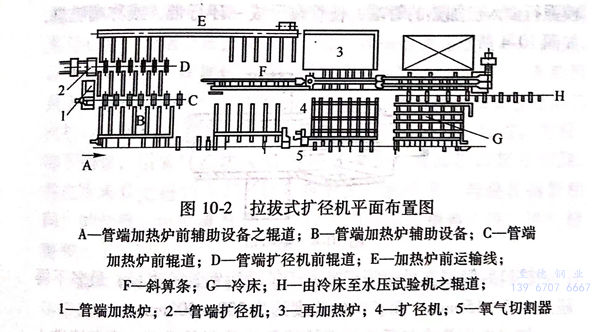

世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。


圖 10-2.jpg


1. 拉拔式(shi)擴(kuo)徑機(ji)平面布置與設備組成

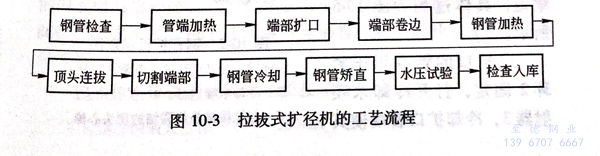

  6臺拉拔式擴(kuo)(kuo)徑(jing)機(ji)(ji)中有5臺安裝(zhuang)在大(da)型（16英(ying)寸以(yi)(yi)上）周期(qi)軋管(guan)機(ji)(ji)組(zu)之后(hou)，只(zhi)有法國的一(yi)臺安裝(zhuang)在ф400自(zi)動軋管(guan)機(ji)(ji)組(zu)之后(hou)。拉拔式擴(kuo)(kuo)徑(jing)機(ji)(ji)組(zu)是由管(guan)端(duan)加(jia)熱爐、端(duan)部擴(kuo)(kuo)徑(jing)機(ji)(ji)、再加(jia)熱爐、擴(kuo)(kuo)徑(jing)機(ji)(ji)、氧(yang)氣切(qie)割器以(yi)(yi)及(ji)隨后(hou)的精整設備所組(zu)成，如圖10-2所示(shi)，其工(gong)藝流程(cheng)主要是由圖10-3所示(shi)的工(gong)序組(zu)成。


圖 10-3.jpg

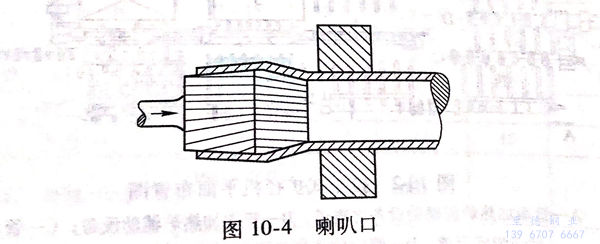

  在大型周期式軋管機組上軋制完畢的不(bu)銹(xiu)鋼管，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。


圖 10-4.jpg


 擴(kuo)口后(hou)管(guan)端直徑(jing)應等于(yu)或大于(yu)擴(kuo)徑(jing)后(hou)鋼管(guan)的直徑(jing)，最多不得超過100~150mm,而擴(kuo)口的長度約為300~500mm。

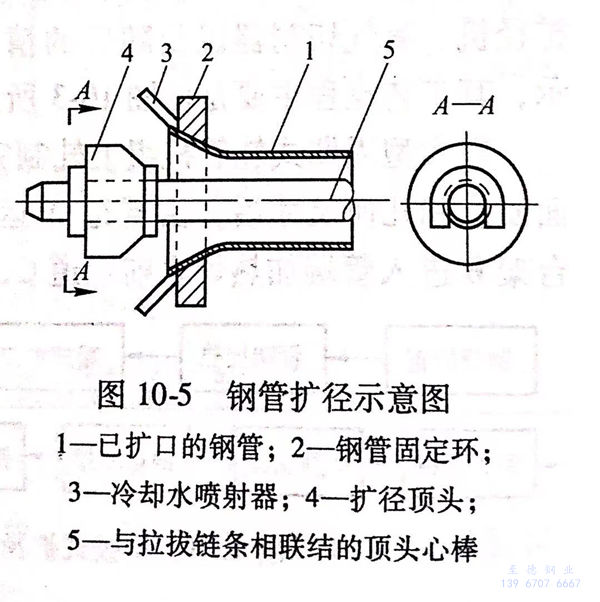

 擴(kuo)口之不(bu)銹(xiu)鋼管(guan)(guan)冷卻(que)后(hou)通(tong)過(guo)運輸線(xian)E送(song)往斜算(suan)條F,或直(zhi)接進入加(jia)(jia)熱爐(lu)(lu)3.加(jia)(jia)熱爐(lu)(lu)是一個長(chang)方形(xing)的(de)斜底(di)(di)箱式(shi)(shi)爐(lu)(lu)，爐(lu)(lu)底(di)(di)的(de)一端有一凹槽（法國式(shi)(shi)）以適應擴(kuo)口管(guan)(guan)端加(jia)(jia)熱的(de)要(yao)求。不(bu)銹(xiu)鋼管(guan)(guan)從端面進爐(lu)(lu)，從側面出爐(lu)(lu)。加(jia)(jia)熱溫度一般為(wei)1100~1150℃,加(jia)(jia)熱好之后(hou)，提升側面爐(lu)(lu)門，不(bu)銹(xiu)鋼管(guan)(guan)經過(guo)斜算(suan)條進入拉(la)拔(ba)式(shi)(shi)擴(kuo)徑(jing)機4,拉(la)拔(ba)式(shi)(shi)擴(kuo)徑(jing)機的(de)主要(yao)工作原(yuan)理是：通(tong)過(guo)一組（3~4)個直(zhi)徑(jing)逐漸增大的(de)頂頭(tou)插入并通(tong)過(guo)鋼管(guan)(guan)全長(chang)，使不(bu)銹(xiu)鋼管(guan)(guan)直(zhi)徑(jing)擴(kuo)大，壁厚減(jian)薄，長(chang)度略為(wei)縮短，具體過(guo)程如圖10-5所示。


圖 10-5.jpg


 已擴(kuo)(kuo)(kuo)口(kou)的(de)(de)管(guan)(guan)端(duan)(duan)(duan)用(yong)(yong)壓緊環2固(gu)(gu)定，打開(kai)冷(leng)卻水(shui)(shui)噴射(she)器(qi)3,冷(leng)卻擴(kuo)(kuo)(kuo)口(kou)管(guan)(guan)端(duan)(duan)(duan)使(shi)(shi)(shi)其“變(bian)黑”以增(zeng)加鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)強度(du)，隨后再引入(ru)第一個(ge)頂頭4.頂頭4固(gu)(gu)定在心(xin)(xin)棒5上(shang)，心(xin)(xin)棒的(de)(de)另一端(duan)(duan)(duan)與拉拔(ba)(ba)鏈條(tiao)相(xiang)連，電(dian)動機使(shi)(shi)(shi)鏈條(tiao)不(bu)(bu)斷運動產生拉力，以使(shi)(shi)(shi)頂頭穿(chuan)過整(zheng)根鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)插人頂頭時速度(du)要小些，之(zhi)(zhi)后速度(du)增(zeng)大，使(shi)(shi)(shi)鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)溫度(du)不(bu)(bu)致過于降低。當第一根頂頭穿(chuan)過之(zhi)(zhi)后，緊接著引入(ru)第二根直(zhi)(zhi)徑稍(shao)大的(de)(de)頂頭，這樣連續(xu)的(de)(de)引進(jin)(jin)頂頭與心(xin)(xin)棒，使(shi)(shi)(shi)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)被擴(kuo)(kuo)(kuo)至所(suo)需(xu)直(zhi)(zhi)徑。頂頭拉拔(ba)(ba)速度(du)應(ying)盡可(ke)能(neng)快(kuai)，以便有可(ke)能(neng)在一次加熱(re)擴(kuo)(kuo)(kuo)口(kou)后就完成所(suo)需(xu)擴(kuo)(kuo)(kuo)徑的(de)(de)加工(gong)。一次加熱(re)最多可(ke)進(jin)(jin)行(xing)(xing)三四次拉拔(ba)(ba)，如還不(bu)(bu)能(neng)達(da)到所(suo)需(xu)直(zhi)(zhi)徑，則需(xu)進(jin)(jin)行(xing)(xing)第二次擴(kuo)(kuo)(kuo)口(kou)、加熱(re)，并用(yong)(yong)一組(zu)直(zhi)(zhi)徑更大的(de)(de)頂頭再次進(jin)(jin)行(xing)(xing)拉拔(ba)(ba)。之(zhi)(zhi)后，卸下不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)，用(yong)(yong)氧氣(qi)乙炔(gui)火焰圖10-2中(zhong)5將端(duan)(duan)(duan)部擴(kuo)(kuo)(kuo)口(kou)部分切除，并在冷(leng)床(chuang)G上(shang)進(jin)(jin)行(xing)(xing)冷(leng)卻，然后不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)按一般順(shun)序(xu)（與熱(re)軋(ya)鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)相(xiang)同）的(de)(de)精整(zheng)，由(you)輥道H將已擴(kuo)(kuo)(kuo)徑之(zhi)(zhi)鋼(gang)(gang)(gang)(gang)(gang)管(guan)(guan)運往精整(zheng)工(gong)段，進(jin)(jin)行(xing)(xing)精整(zheng)和水(shui)(shui)壓試驗。
