焊條電弧焊（也稱手弧焊）是目前不銹(xiu)鋼焊接方法中應用最廣的一種焊接方法，它能實現全位置焊接，而且設備簡單、操作方便、靈活可靠，適應性強，特別適合于單件或小批量的生產。對于短焊縫、不規則的焊縫，以及難于實現自動化、機械化的焊接接頭用焊條電弧焊最為合適。

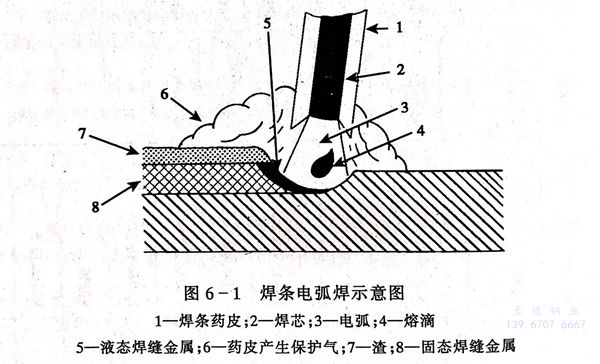

焊(han)條(tiao)電(dian)弧(hu)焊(han)是(shi)將(jiang)金屬(shu)焊(han)芯的(de)(de)外(wai)部(bu)涂有(you)藥(yao)皮(pi)的(de)(de)焊(han)條(tiao)作(zuo)為電(dian)極和(he)(he)填充金屬(shu)，電(dian)弧(hu)是(shi)在(zai)焊(han)條(tiao)的(de)(de)端部(bu)和(he)(he)被焊(han)工件表面(mian)(mian)之(zhi)間燃(ran)燒，藥(yao)皮(pi)在(zai)電(dian)弧(hu)熱作(zuo)用下一(yi)(yi)方面(mian)(mian)可(ke)以(yi)(yi)(yi)產(chan)(chan)生(sheng)(sheng)氣體以(yi)(yi)(yi)保護電(dian)弧(hu)，另一(yi)(yi)方面(mian)(mian)可(ke)以(yi)(yi)(yi)產(chan)(chan)生(sheng)(sheng)熔渣(zha)覆蓋在(zai)熔池表面(mian)(mian)防止熔化(hua)金屬(shu)與周圍氣體的(de)(de)相互作(zuo)用。熔渣(zha)的(de)(de)另一(yi)(yi)個重要作(zuo)用是(shi)與熔化(hua)金屬(shu)產(chan)(chan)生(sheng)(sheng)物理化(hua)學反(fan)應(ying)或添加合金元素(su)，改善熔敷金屬(shu)的(de)(de)性能，見圖6-1。
目前，不銹(xiu)鋼焊條(tiao)電弧焊大多采用整流式直流弧焊電源。近十多年來，逆變式弧焊整流器得到了迅速發展，它體積小、重量輕、焊接工藝性好、焊接參數可無級調節、高效節能，正逐步成為焊條電焊弧的主流設備。

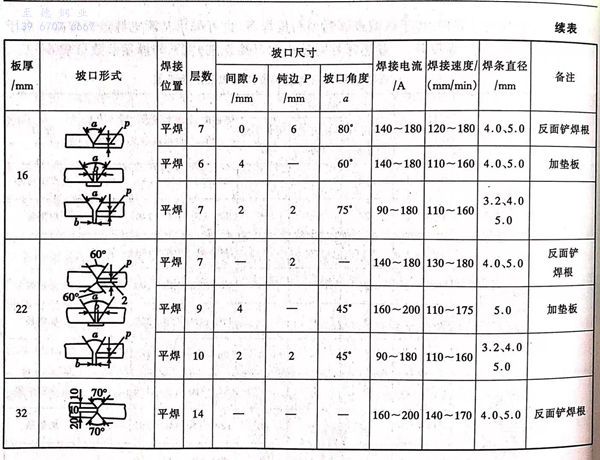

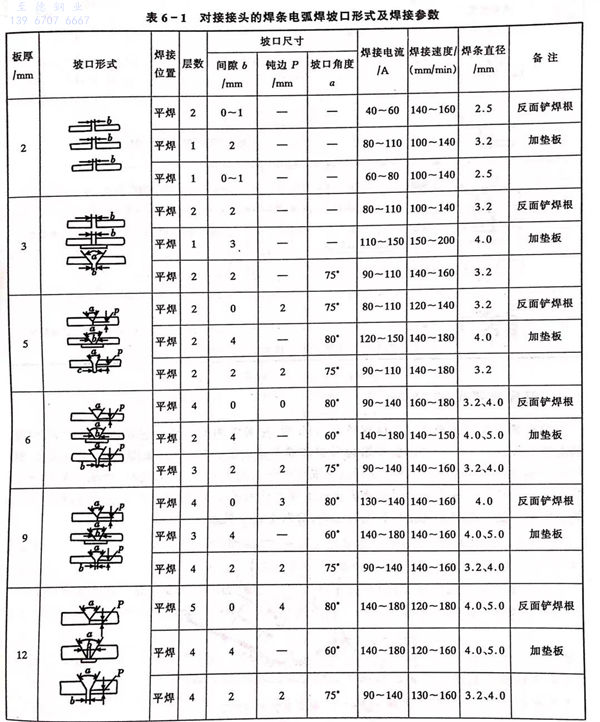

不銹鋼焊(han)接的(de)坡口(kou)(kou)選擇(ze)很(hen)關鍵。坡口(kou)(kou)形(xing)式(shi)的(de)選擇(ze)原則是(shi)保(bao)證焊(han)接接頭質量(liang)，保(bao)證焊(han)透和盡量(liang)避免產(chan)生焊(han)接缺陷(xian)和焊(han)接變形(xing)，盡可(ke)能(neng)減少焊(han)接材料的(de)消耗(hao)量(liang)，同(tong)時(shi)必須確保(bao)工藝的(de)可(ke)操作性。在板厚(hou)小于(yu)3mm時(shi)不用(yong)開坡口(kou)(kou)；當(dang)板厚(hou)大(da)于(yu)3mm時(shi)可(ke)選用(yong)V形(xing)坡口(kou)(kou)；厚(hou)度更大(da)（20mm以(yi)上）時(shi)可(ke)用(yong)X形(xing)坡口(kou)(kou)或(huo)U形(xing)坡口(kou)(kou)。表6-1是(shi)常見焊(han)條電弧(hu)焊(han)坡口(kou)(kou)形(xing)式(shi)。
焊(han)(han)前，焊(han)(han)條要(yao)按照(zhao)要(yao)求進行烘干，防止氣孔的(de)產生。坡口和(he)焊(han)(han)件待焊(han)(han)處兩(liang)側各20mm表面(mian)應清理干凈(jing)，不應有油(you)污(wu)、油(you)漆、氧化皮(pi)及其他雜質，必要(yao)時(shi)要(yao)用酒精或(huo)丙酮清洗，甚(shen)至要(yao)進行打磨，否則，焊(han)(han)縫金屬會產生氣孔和(he)增碳，降低接(jie)頭(tou)的(de)耐(nai)腐(fu)蝕性(xing)能。不銹鋼焊(han)(han)條一般(ban)選擇(ze)直流(liu)(liu)反極(ji)性(xing)進行焊(han)(han)接(jie)，對于鈦(tai)型或(huo)鈦(tai)鈣(gai)型藥皮(pi)焊(han)(han)條，也可采用交流(liu)(liu)電(dian)源進行焊(han)(han)接(jie)。由于不銹鋼焊(han)(han)條容易(yi)發紅，焊(han)(han)接(jie)時(shi)，一般(ban)選擇(ze)相對較小的(de)焊(han)(han)接(jie)電(dian)流(liu)(liu)，常見的(de)焊(han)(han)接(jie)參數(shu)見表6-1.
