1. 識(shi)讀方法

a. 平面(mian)圖識讀

  室外給排水管道(dao)(dao)平(ping)面(mian)圖(tu)主(zhu)要表示一個小(xiao)區或樓房等給排水管道(dao)(dao)布置情(qing)況，識(shi)讀時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別提(ti)醒：當排水管(guan)道有局部污水處(chu)理(li)構(gou)(gou)(gou)筑(zhu)(zhu)物(wu)時，還要查明這些構(gou)(gou)(gou)筑(zhu)(zhu)物(wu)的(de)位置，進出接(jie)管(guan)的(de)管(guan)徑、距離、坡度(du)等，必要時應查看(kan)有關詳(xiang)圖，進一步搞清(qing)構(gou)(gou)(gou)筑(zhu)(zhu)物(wu)構(gou)(gou)(gou)造及構(gou)(gou)(gou)筑(zhu)(zhu)物(wu)上配管(guan)情況。

 b. 縱(zong)斷面(mian)圖識讀

  由于(yu)地下管(guan)道(dao)種類繁多，布置(zhi)復(fu)雜，為了(le)更好地表示給排水管(guan)道(dao)的縱斷(duan)面(mian)布置(zhi)情(qing)況，有些工程還繪制管(guan)道(dao)縱斷(duan)面(mian)圖(tu)，識讀時(shi)應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識(shi)圖方法

  管道縱(zong)斷面(mian)圖(tu)分為(wei)上(shang)下兩部(bu)分，上(shang)部(bu)分的(de)左(zuo)側(ce)為(wei)標高(gao)塔(ta)尺，靠(kao)近塔(ta)尺的(de)左(zuo)側(ce)注上(shang)相(xiang)應(ying)的(de)絕對標高(gao)，右側(ce)為(wei)管道斷面(mian)圖(tu)形，下部(bu)分為(wei)數據表格。

  讀圖(tu)(tu)時，先(xian)識讀平面(mian)(mian)圖(tu)(tu)，然(ran)后(hou)結(jie)合平面(mian)(mian)圖(tu)(tu)識讀斷(duan)面(mian)(mian)圖(tu)(tu)。讀斷(duan)面(mian)(mian)圖(tu)(tu)時，先(xian)看(kan)(kan)是哪種管(guan)(guan)道(dao)的(de)縱(zong)斷(duan)面(mian)(mian)圖(tu)(tu)，然(ran)后(hou)看(kan)(kan)該管(guan)(guan)道(dao)縱(zong)斷(duan)面(mian)(mian)圖(tu)(tu)形(xing)中(zhong)有哪些(xie)節點(dian)，并在(zai)相應(ying)的(de)平面(mian)(mian)圖(tu)(tu)中(zhong)找該管(guan)(guan)道(dao)及其(qi)相應(ying)的(de)各節點(dian)。最后(hou)在(zai)該管(guan)(guan)道(dao)縱(zong)斷(duan)面(mian)(mian)圖(tu)(tu)的(de)數據表格(ge)內，查找其(qi)管(guan)(guan)道(dao)縱(zong)斷(duan)面(mian)(mian)圖(tu)(tu)形(xing)中(zhong)各節點(dian)的(de)有關(guan)數據。

2. 室外給排水(shui)系(xi)統管道施工圖識讀(du)舉例

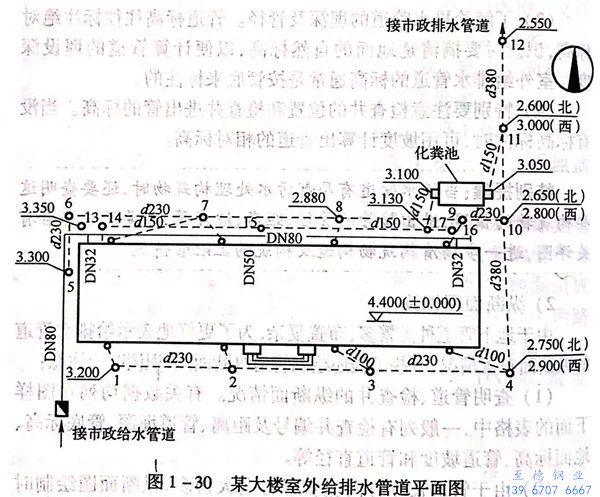

  某大樓室外給(gei)排(pai)水管(guan)道平面圖和縱斷面圖見圖1-30、圖1-31。

  室外排(pai)(pai)(pai)(pai)水(shui)(shui)(shui)(shui)系統有(you)(you)污(wu)(wu)(wu)水(shui)(shui)(shui)(shui)系統和(he)雨水(shui)(shui)(shui)(shui)系統，污(wu)(wu)(wu)水(shui)(shui)(shui)(shui)系統經化糞(fen)池后(hou)與雨水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)道匯總排(pai)(pai)(pai)(pai)至市政排(pai)(pai)(pai)(pai)水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)道。污(wu)(wu)(wu)水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)道由(you)大樓3處排(pai)(pai)(pai)(pai)出，排(pai)(pai)(pai)(pai)水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)徑、埋深見(jian)室內排(pai)(pai)(pai)(pai)水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)道施工圖(tu)。污(wu)(wu)(wu)水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)道平行于大樓北外墻敷，管(guan)(guan)(guan)(guan)徑d150,管(guan)(guan)(guan)(guan)路上設有(you)(you)5個檢(jian)查(cha)(cha)井（編號(hao)13、14、15、16、17).大樓污(wu)(wu)(wu)水(shui)(shui)(shui)(shui)匯集到17號(hao)檢(jian)查(cha)(cha)井后(hou)排(pai)(pai)(pai)(pai)入(ru)化糞(fen)池，化糞(fen)池的出水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)接至11號(hao)檢(jian)查(cha)(cha)井后(hou)與雨水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)(guan)匯合。

 室外(wai)雨(yu)(yu)(yu)水(shui)收集大(da)樓屋面(mian)雨(yu)(yu)(yu)水(shui)，大(da)樓南面(mian)設(she)4根雨(yu)(yu)(yu)水(shui)立(li)管(guan)(guan)(guan)、4個檢(jian)查(cha)(cha)井(jing)（編(bian)(bian)號(hao)(hao)(hao)1、2、3、4),北面(mian)設(she)有(you)4根立(li)管(guan)(guan)(guan)、4個檢(jian)查(cha)(cha)井(jing)（編(bian)(bian)號(hao)(hao)(hao)6、7、8、9),大(da)樓西北設(she)一(yi)個檢(jian)查(cha)(cha)井(jing)（編(bian)(bian)號(hao)(hao)(hao)5).南北兩條雨(yu)(yu)(yu)水(shui)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)(jing)均(jun)為(wei)d230,雨(yu)(yu)(yu)水(shui)總管(guan)(guan)(guan)自4號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)至(zhi)11號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)，管(guan)(guan)(guan)徑(jing)(jing)均(jun)為(wei)d380,污(wu)水(shui)雨(yu)(yu)(yu)水(shui)匯合后管(guan)(guan)(guan)徑(jing)(jing)仍為(wei)d380.雨(yu)(yu)(yu)水(shui)起(qi)點檢(jian)查(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)標(biao)高(gao)：1號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)3.200m,5號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)3.300m.總管(guan)(guan)(guan)出口12號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)標(biao)高(gao)2.550m.其余各檢(jian)查(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)標(biao)高(gao)見平面(mian)圖或縱斷(duan)面(mian)圖。
