室(shi)內(nei)采暖管道施工圖主(zhu)要(yao)(yao)表示一(yi)棟建筑物的(de)供暖系統，主(zhu)要(yao)(yao)包括平面圖、系統圖、詳圖。
1. 平面圖的(de)主要內容
室(shi)內采暖平(ping)面(mian)圖主要表示管(guan)道(dao)、附件及散熱器(qi)在建筑(zhu)物平(ping)面(mian)上的位置(zhi)及相互關系。
a. 查明建筑物內(nei)散熱(re)器的平面位置(zhi)、種類、片數(shu)及散熱(re)器的安裝形式、方式。
各(ge)種散熱(re)器的規格及數量(liang)應按以下規定標(biao)注(zhu)：
①. 柱型散(san)熱器只標注數量；
②. 圓翼型散熱器應(ying)標注(zhu)根(gen)數(shu)和(he)排數(shu)；
③. 光排(pai)管(guan)散熱器(qi)應標注管(guan)徑、長(chang)度、排(pai)數及型號（A型和(he)B型）。
b. 查明水平(ping)干管(guan)(guan)的(de)布置(zhi)方式、干管(guan)(guan)上的(de)閥門(men)、固定(ding)支架(jia)、補償器(qi)等的(de)平(ping)面位置(zhi)、型號、干管(guan)(guan)管(guan)(guan)徑。
c. 通過立管編(bian)號(hao)查明系統立管的數量和平面布置位置。
d. 在熱(re)水(shui)采暖系統平面(mian)圖中應查明膨(peng)脹水(shui)箱、自動(dong)排氣(qi)閥(fa)或(huo)集氣(qi)罐(guan)的位置(zhi)(zhi)、型號、配管(guan)管(guan)徑及布置(zhi)(zhi)。對車間蒸汽采暖管(guan)道、應查明疏水(shui)器的平面(mian)位置(zhi)(zhi)、規格尺寸、疏水(shui)裝(zhuang)置(zhi)(zhi)組成(cheng)等。
e. 查(cha)明(ming)熱媒(mei)(mei)(mei)入(ru)(ru)口及(ji)入(ru)(ru)口地溝(gou)情況。當熱媒(mei)(mei)(mei)入(ru)(ru)口無節(jie)點詳(xiang)圖(tu)(tu)(tu)時，平(ping)(ping)面圖(tu)(tu)(tu)上一般將入(ru)(ru)口組成的(de)設(she)備如(ru)減壓閥(fa)、疏水器、分水器、分汽(qi)缸(gang)、除污器、控制閥(fa)、溫度計、壓力表(biao)(biao)、熱量表(biao)(biao)等表(biao)(biao)示清(qing)楚，并標(biao)注管徑、熱媒(mei)(mei)(mei)來源、流向、熱工參(can)數等。如(ru)果熱媒(mei)(mei)(mei)人口主要(yao)配(pei)件與國家標(biao)準圖(tu)(tu)(tu)相同時，平(ping)(ping)面圖(tu)(tu)(tu)則注明(ming)規(gui)格、標(biao)準圖(tu)(tu)(tu)號，可按(an)給定標(biao)準圖(tu)(tu)(tu)號查(cha)閱(yue)。當熱媒(mei)(mei)(mei)人口有(you)節(jie)點詳(xiang)圖(tu)(tu)(tu)時，平(ping)(ping)面圖(tu)(tu)(tu)則注明(ming)節(jie)點圖(tu)(tu)(tu)的(de)編號以備查(cha)閱(yue)。
2. 系(xi)統圖的主要內(nei)容
采(cai)(cai)暖系統(tong)圖主要(yao)表示從熱煤人(ren)口至出口的采(cai)(cai)暖管道，散熱設(she)備(bei)及附件的空間位置和互相(xiang)之間的關系。
a. 查(cha)明(ming)管(guan)(guan)(guan)(guan)道系統中干管(guan)(guan)(guan)(guan)與(yu)立管(guan)(guan)(guan)(guan)之(zhi)間及支(zhi)管(guan)(guan)(guan)(guan)與(yu)散(san)熱器之(zhi)間的(de)連接方式(shi)(shi)、閥門(men)安裝位置及數量，各管(guan)(guan)(guan)(guan)道管(guan)(guan)(guan)(guan)徑、坡(po)度坡(po)向、水平(ping)干管(guan)(guan)(guan)(guan)的(de)標高、立管(guan)(guan)(guan)(guan)編(bian)號(hao)、管(guan)(guan)(guan)(guan)道的(de)連接方式(shi)(shi)。
b. 查明散(san)熱(re)器的規(gui)格(ge)型號、類型、安裝形式(shi)(shi)及方式(shi)(shi)與片(pian)數（中(zhong)片(pian)和足片(pian)）、標高、散(san)熱(re)器進場形式(shi)(shi)（現場組對或成品）。
c. 查明各種閥件、附件及設備在管道系統中的(de)位置，凡(fan)是注有規(gui)格型號者，應(ying)與平面圖和材料明細(xi)表(biao)進行校對。
d. 查(cha)明(ming)熱煤人口裝置中各種閥(fa)件、附件、儀表之間相對關系及(ji)熱媒的來源、流向、坡向、標高、管徑(jing)等。如(ru)有節點詳圖時，應查(cha)明(ming)詳圖編號及(ji)內容。
3. 詳圖(tu)的主要內容
采暖施(shi)(shi)(shi)工圖(tu)(tu)(tu)(tu)(tu)的詳圖(tu)(tu)(tu)(tu)(tu)包括標(biao)準(zhun)圖(tu)(tu)(tu)(tu)(tu)和(he)節點圖(tu)(tu)(tu)(tu)(tu)兩(liang)種。標(biao)準(zhun)圖(tu)(tu)(tu)(tu)(tu)是詳圖(tu)(tu)(tu)(tu)(tu)的重要組成部分。供水(shui)管(guan)(guan)、回水(shui)管(guan)(guan)與散熱器之間的連(lian)接形式、詳細尺(chi)寸和(he)安(an)裝要求(qiu)，均可(ke)用標(biao)準(zhun)圖(tu)(tu)(tu)(tu)(tu)表示。因此，對(dui)施(shi)(shi)(shi)工技(ji)術人員(yuan)來(lai)說(shuo)，掌握常用的標(biao)準(zhun)圖(tu)(tu)(tu)(tu)(tu)，熟知必要的安(an)裝尺(chi)寸和(he)管(guan)(guan)道配件、施(shi)(shi)(shi)工做法，對(dui)于組織施(shi)(shi)(shi)工活動，控制施(shi)(shi)(shi)工質量是十分必要的。
采(cai)暖管道施工(gong)中常用標(biao)準圖(tu)的內容包括：
a. 膨脹水(shui)箱、冷凝(ning)水(shui)箱的制(zhi)作、配件與(yu)安裝。
b. 分汽罐、分水器(qi)、集水器(qi)的構(gou)造、制(zhi)作與安(an)裝。
c. 疏水(shui)器、減壓閥、減壓板的組(zu)成形式(shi)和(he)安裝方法(fa)。
d. 散熱器的(de)連(lian)接與安裝(zhuang)要求。
e. 采暖系統立管、支(zhi)管、干管的(de)連(lian)接形式。
f. 管道支架(jia)、吊架(jia)的制(zhi)作與(yu)安裝。
g. 集汽(qi)罐的(de)制作與(yu)安裝(zhuang)。

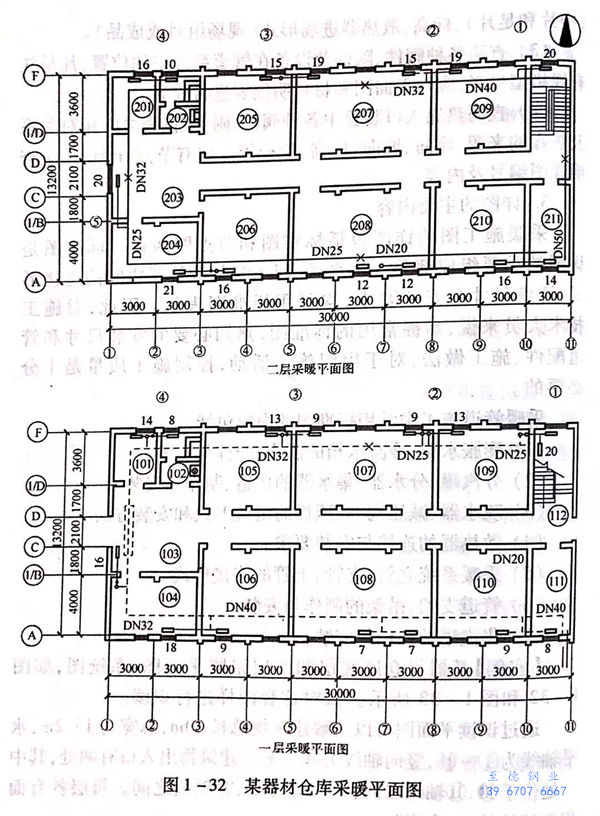

【實(shi)例】某器(qi)材倉庫(ku)底層和二層采暖平面圖(tu)、系統(tong)圖(tu)，如圖(tu)1-32和圖(tu)1-33所(suo)示。試對這套圖(tu)樣進行識讀。
通過識讀平(ping)面(mian)圖可以了(le)解(jie)建(jian)筑(zhu)物總長30m,總寬為13.2m,水(shui)平(ping)軸(zhou)線(xian)為①~?,豎向軸(zhou)線(xian)為A~F.建(jian)筑(zhu)物出人口有(you)兩處，其中一處位于⑩、?軸(zhou)線(xian)之(zhi)間(jian)，另一處在C、①軸(zhou)線(xian)之(zhi)間(jian)。每層各(ge)有(you)面(mian)積不等(deng)的約11個房間(jian)。
在建筑物的兩個入口(kou)處，散(san)(san)熱器(qi)(qi)布置在門口(kou)墻(qiang)壁上，其余的散(san)(san)熱器(qi)(qi)全部布置在各房間(jian)的窗臺下。散(san)(san)熱器(qi)(qi)的片(pian)數(shu)均注在散(san)(san)熱器(qi)(qi)圖例上。
通(tong)過(guo)(guo)查閱系統圖得(de)知，本(ben)例為(wei)(wei)(wei)(wei)雙(shuang)管(guan)上(shang)分式熱(re)(re)水(shui)(shui)采暖系統，熱(re)(re)媒干管(guan)管(guan)徑為(wei)(wei)(wei)(wei)DN50,標(biao)高(gao)為(wei)(wei)(wei)(wei)－1.40m,由南向(xiang)北(bei)穿過(guo)(guo)A軸線外墻進入111號(hao)房(fang)(fang)間(jian)，在(zai)A~?軸線交角處登(deng)高(gao)，在(zai)總(zong)立管(guan)上(shang)安裝一控制閥門(men)。總(zong)立管(guan)登(deng)高(gao)至(zhi)二(er)層6.00m,在(zai)天棚下沿墻敷設(she)。干管(guan)管(guan)徑依(yi)次為(wei)(wei)(wei)(wei)DN50、DN40、DN32、DN25、DN20.本(ben)例共有8根(gen)立管(guan)，管(guan)徑均為(wei)(wei)(wei)(wei)DN20.立管(guan)為(wei)(wei)(wei)(wei)雙(shuang)管(guan)式，采用三通(tong)和四通(tong)與散熱(re)(re)器連接。回水(shui)(shui)干管(guan)的起(qi)始端在(zai)103房(fang)(fang)間(jian)，標(biao)高(gao)為(wei)(wei)(wei)(wei)0.200m,沿墻在(zai)底層地(di)面(mian)拖地(di)敷設(she)，管(guan)道坡度(du)與回水(shui)(shui)流動方向(xiang)為(wei)(wei)(wei)(wei)同向(xiang)。回水(shui)(shui)干管(guan)在(zai)103房(fang)(fang)間(jian)過(guo)(guo)門(men)處，返(fan)低(di)至(zhi)地(di)溝繞(rao)過(guo)(guo)大門(men)。干管(guan)管(guan)徑依(yi)次為(wei)(wei)(wei)(wei)DN20、DN25、DN32、DN40、DN50.干管(guan)在(zai)111房(fang)(fang)間(jian)返(fan)低(di)－1.400m 流至(zhi)室外管(guan)道。
在供水、回(hui)水立管上(shang)均設有閥(fa)門(men)，但(dan)①立管上(shang)未裝，而(er)在散(san)熱器的(de)支(zhi)管上(shang)安裝閥(fa)門(men)。
由圖(tu)紙得(de)知，干(gan)管上(shang)設有(you)固定支(zhi)架，供水干(gan)管上(shang)設有(you)4個(ge)，回水干(gan)管上(shang)設有(you)3個(ge)。管道活動支(zhi)架通常在施工圖(tu)上(shang)是不顯示(shi)的，施工人(ren)員應按有(you)關規范要(yao)求，在現場選(xuan)定和設置。

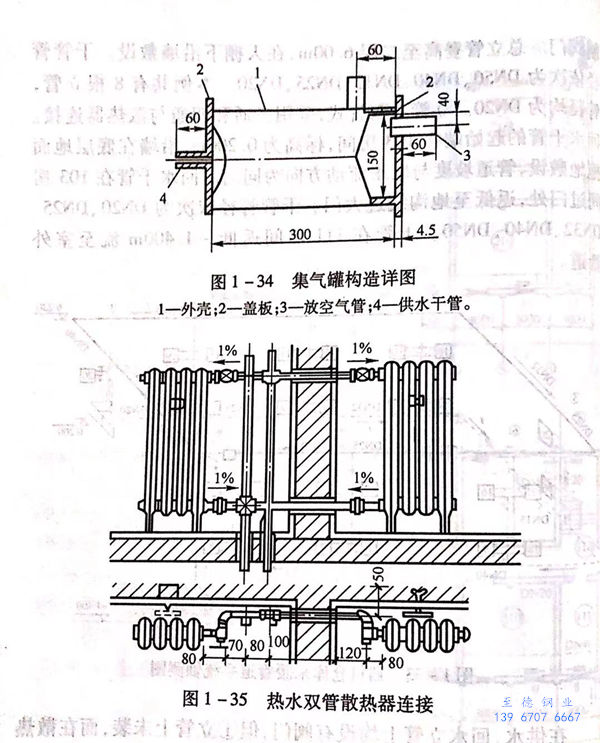

在(zai)識讀平面(mian)圖(tu)和(he)系統圖(tu)的(de)同時，需(xu)要(yao)查閱部分標準圖(tu)，本(ben)例中集氣罐(guan)的(de)制作與(yu)安裝，如(ru)圖(tu)1-34所示，散熱器與(yu)立支(zhi)管的(de)連接，如(ru)圖(tu)1-35所示。
