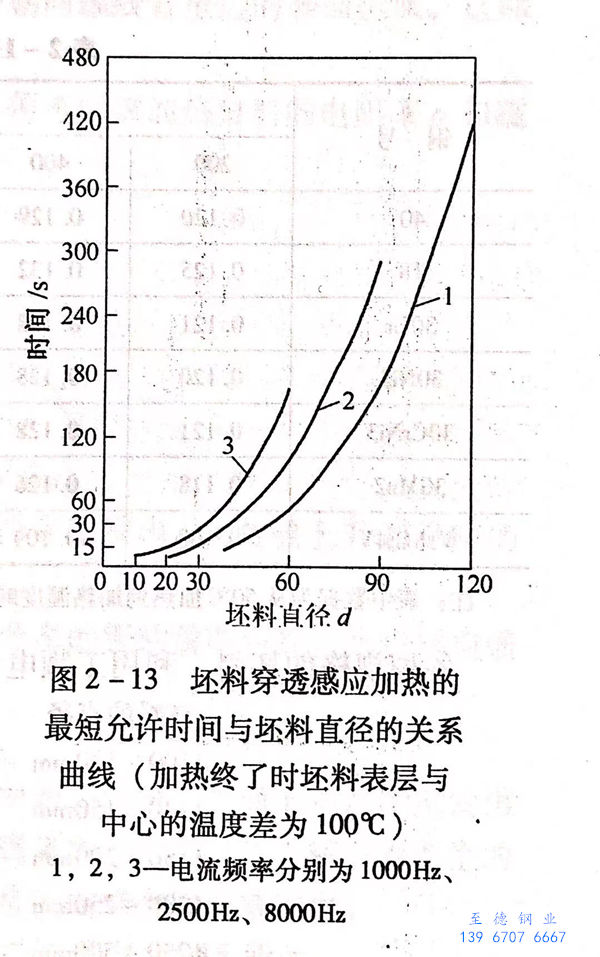

要減少感應加熱時間，主要應考慮縮短坯料中心的加熱時間。在一定的電流頻率下，這會引起坯料表里溫差的增加。一般在線亞洲日產一區二區:不銹鋼管坯料表里溫差控制在100℃之內（圖2-13）。這個數值就明確了提高加熱速度的極限，即限定了坯料的加熱時間。對于不同斷面尺寸的坯料，采用不同頻率的電流時，其加熱時間是不同的。

   在規定的溫(wen)差下，金屬穿透加熱(re)的最短(duan)允許時(shi)間可(ke)用理(li)論(lun)方法計(ji)算。但實(shi)(shi)際上(shang)用實(shi)(shi)驗(yan)數據更為準確和便捷。

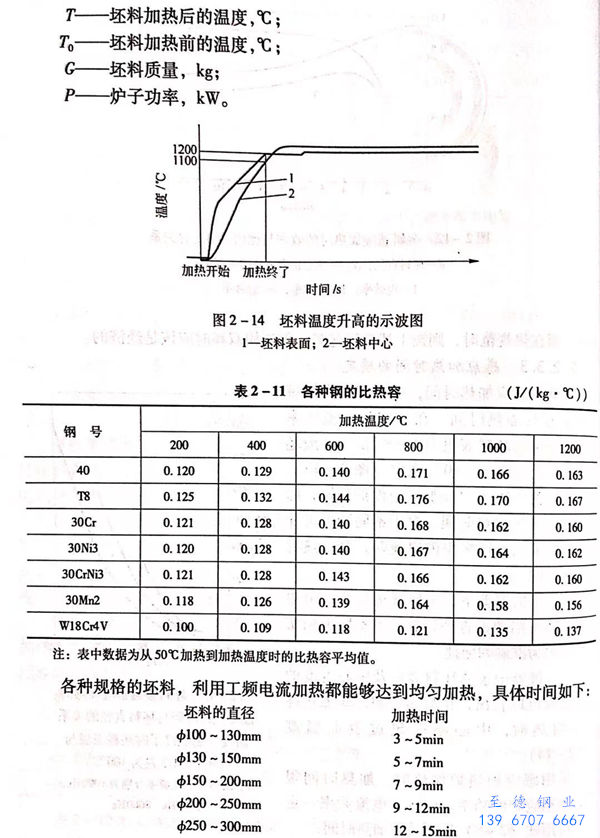

  由示(shi)波器記錄的(de)坯料表面及(ji)中(zhong)(zhong)心溫(wen)度(du)的(de)升高過程可以看出，在加熱(re)后期，即加熱(re)終了的(de)均熱(re)時，中(zhong)(zhong)心溫(wen)度(du)超過表面溫(wen)度(du)（圖 2-14）。

 采用感(gan)(gan)應(ying)加熱(re)(re)爐加熱(re)(re)時，加熱(re)(re)時間(jian)很短，當感(gan)(gan)應(ying)爐的功率、電壓、電流頻率一定時，可用式近似計算加熱(re)(re)時間(jian)。
