擠壓機的工作主要取決于工模具，首先是不(bu)銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

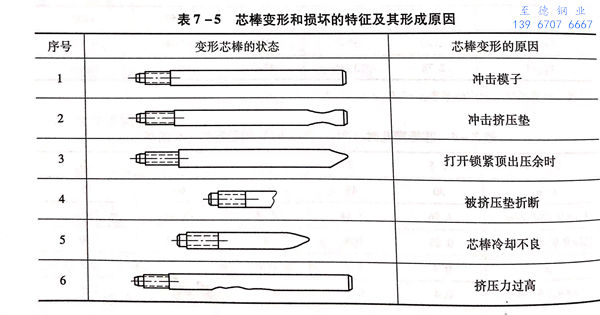

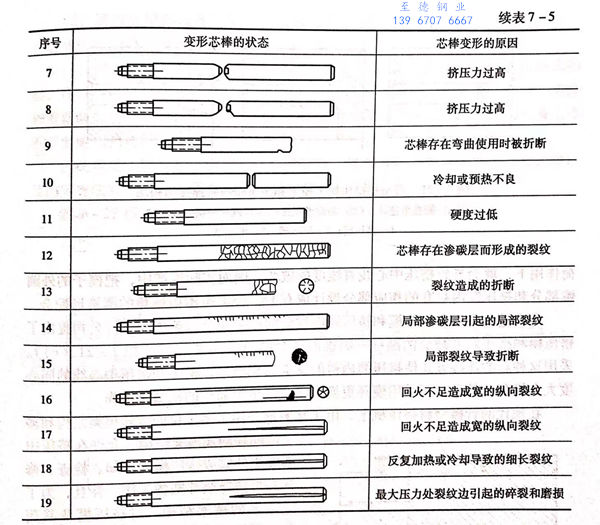

  表7-5中列出(chu)了使用在(zai)15MN(1500t)和25MN(2500t)臥(wo)式(shi)擠壓機上的中等(deng)尺寸(cun)芯棒的幾種變形和損壞的特征。

  芯棒(bang)直徑35mm,材料(liao)為3Cr2W8V,硬(ying)度HRC=47~51,相(xiang)應的(de)瞬時抗力為1500~1700MPa,螺紋(wen)(wen)部分HRC=31~38。具有上(shang)述硬(ying)度的(de)芯棒(bang)多半使(shi)用時會損壞，在芯棒(bang)上(shang)產生縱向(xiang)裂(lie)紋(wen)(wen)。這些裂(lie)紋(wen)(wen)擴大并(bing)形成(cheng)細的(de)橫向(xiang)裂(lie)紋(wen)(wen)，導(dao)致(zhi)芯棒(bang)橫向(xiang)斷裂(lie)。當芯棒(bang)熱處理后的(de)硬(ying)度降低至HRC=48時，可以(yi)使(shi)其壽命得(de)到提高。
