乙(yi)烯(xi)蒸餾塔縱縫埋(mai)弧焊(han)：乙烯蒸餾(liu)塔材(cai)質為低溫鋼（09Mn2V正火），板厚為12mm,工作溫度-70℃;工作壓力0.6MPa.采(cai)用埋弧焊，焊接(jie)工藝為如下。

1. 焊接材料

  焊(han)絲(si)為(wei)H08Mn2MoVA,焊(han)劑為(wei)HJ250,使用前300~350℃烘干(gan)，保溫2h。

2. 焊前準(zhun)備

  焊(han)前(qian)將坡口兩(liang)側(ce)各50mm范圍內(nei)水(shui)分(fen)、油污及(ji)污物清除(chu)干(gan)凈，并除(chu)銹及(ji)氧化皮，直至露出金(jin)屬光澤。

  坡(po)口(kou)形(xing)式(shi)為(wei)I形(xing)，根(gen)部間(jian)隙為(wei)4mm.采(cai)(cai)用(yong)(yong)直流反接電源。焊(han)接定位焊(han)時采(cai)(cai)用(yong)(yong)W707焊(han)條(tiao)，焊(han)前烘干350℃并保溫(wen)2h.采(cai)(cai)用(yong)(yong)ф4mm焊(han)條(tiao)，焊(han)接電流為(wei)140~180A.

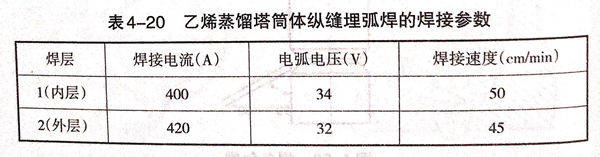

  焊接第一層內焊縫時采用(yong)焊劑(ji)墊，并(bing)使(shi)焊劑(ji)墊與筒體緊密貼(tie)合，不得有間(jian)隙(xi)。焊接工藝參數見表4-20。
