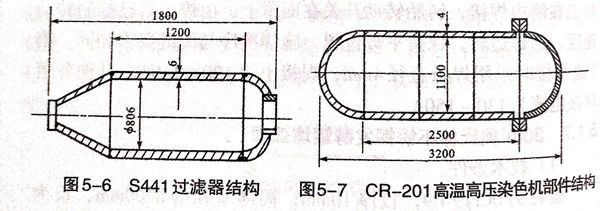

化纖設備S441過濾器結構如圖5-6所示，其(qi)材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等離子(zi)弧焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接(jie)參數

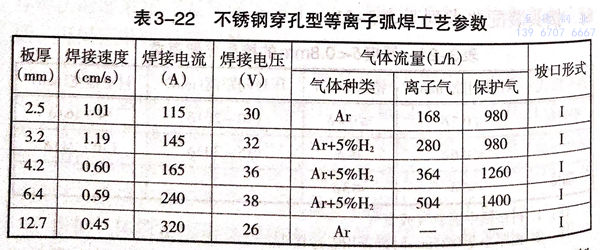

  等離子弧焊焊接參(can)數(shu)見表3-22.

3. 焊(han)接工(gong)藝要(yao)點

 ①. 坡口(kou)形式為Ⅰ形。板材經剪床(chuang)下料，使(shi)用丙酮清(qing)除(chu)油污后即可進行裝(zhuang)配、焊接。

 ②. 接頭裝配時(shi)不留間隙，使剪(jian)口方向(xiang)一(yi)致（剪(jian)口向(xiang)上），進(jin)行裝配定位，定位焊縫間距≤300mm。

 ③. 直縫(feng)及(ji)簡體(ti)縱(zong)縫(feng)在焊接卡具中焊接并裝有引弧板及(ji)引出板。

 ④. 筒體(ti)環縫(feng)焊(han)接接頭處有30mm左右的重疊(die)，熄(xi)弧時(shi)焊(han)件(jian)停轉，電流(liu)、氣流(liu)同(tong)時(shi)衰減(jian)(jian)，并且(qie)電流(liu)衰減(jian)(jian)較慢，焊(han)絲(si)繼續送(song)進以(yi)填滿弧坑(keng)。

 ⑤. 為保(bao)證焊(han)(han)接(jie)質量及(ji)合理使用(yong)保(bao)護(hu)氣(qi)體，焊(han)(han)縫(feng)的(de)保(bao)護(hu)形式采用(yong)以下幾(ji)種：焊(han)(han)縫(feng)背面(mian)為分(fen)段跟蹤通氣(qi)保(bao)護(hu)；焊(han)(han)縫(feng)正面(mian)附(fu)加(jia)拖(tuo)罩(zhao)保(bao)護(hu)。直形及(ji)弧(hu)形拖(tuo)罩(zhao)長度均為150mm,分(fen)別用(yong)于(yu)直縫(feng)及(ji)環縫(feng)焊(han)(han)接(jie)，弧(hu)形拖(tuo)罩(zhao)半(ban)徑(jing)為焊(han)(han)件(jian)半(ban)徑(jing)加(jia)5~8mm.

4. 焊接(jie)質量分析

  接頭抗拉強度(du)為580~590MPa,冷(leng)彎角(jiao)α>120°.接頭經檢驗(yan)無裂紋。經腐蝕(shi)試驗(yan)及金相分析，焊縫質量達到產品的技術要(yao)求。
