一、帶頸螺紋法蘭型式與尺寸

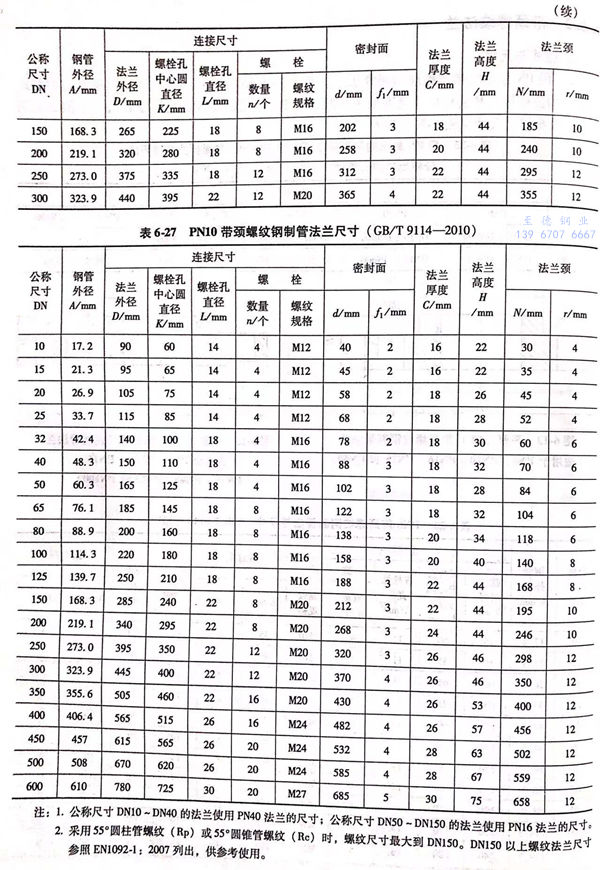

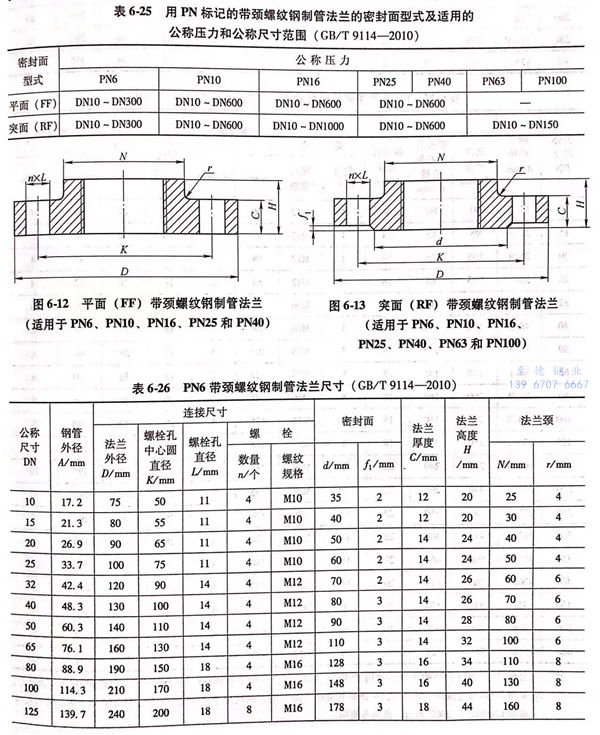

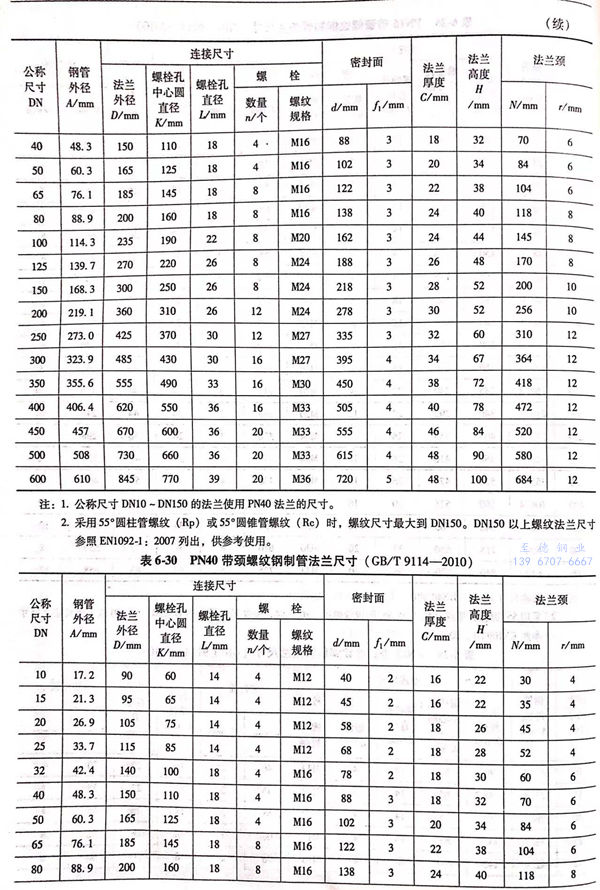

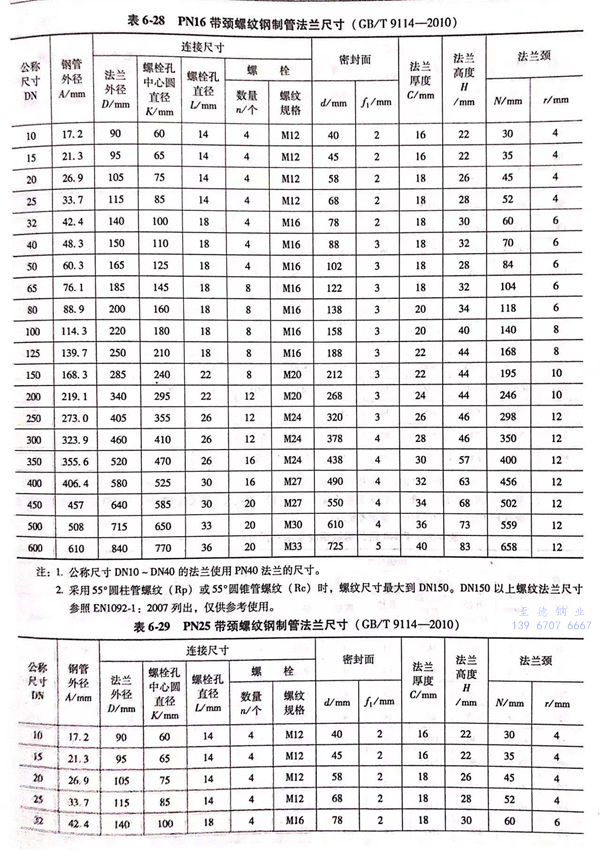

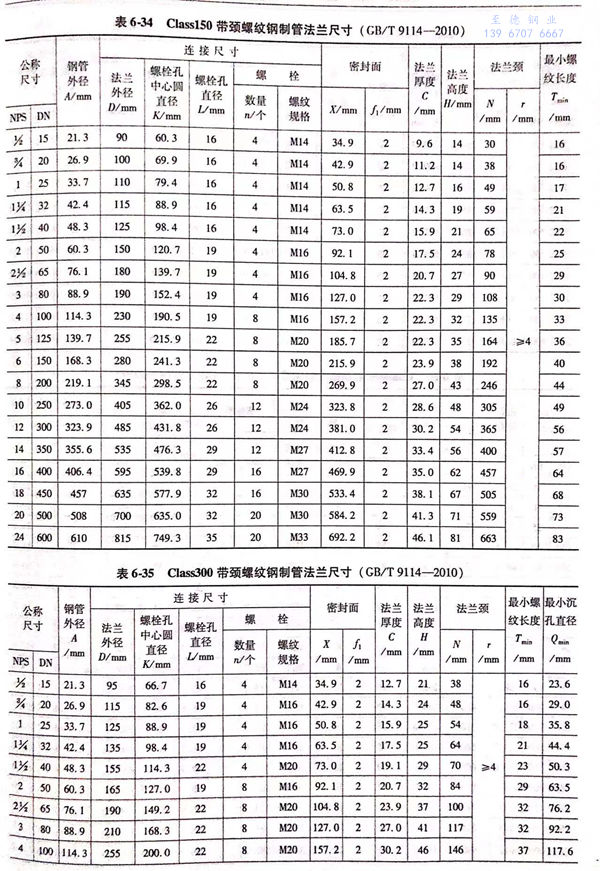

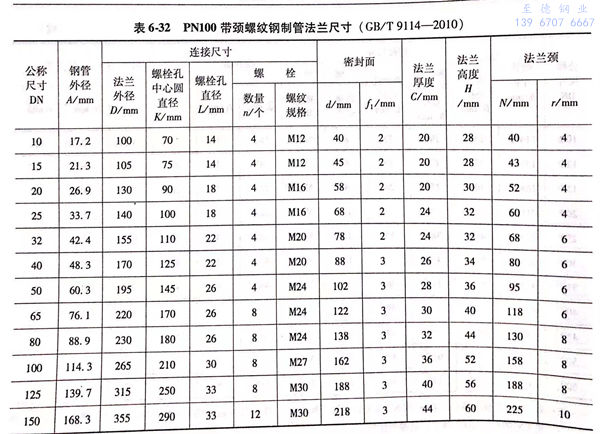

1. 用PN標記的帶頸螺紋鋼制管法蘭:用PN標記的帶頸螺紋鋼制管法蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

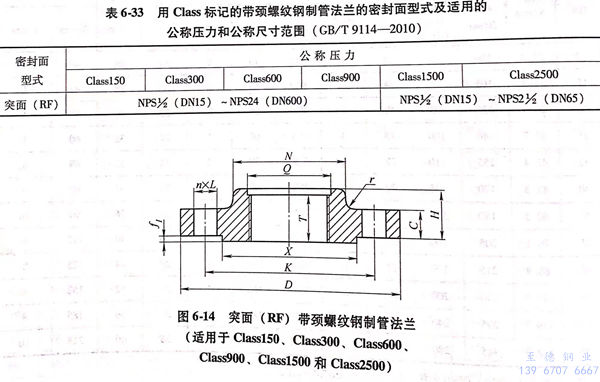

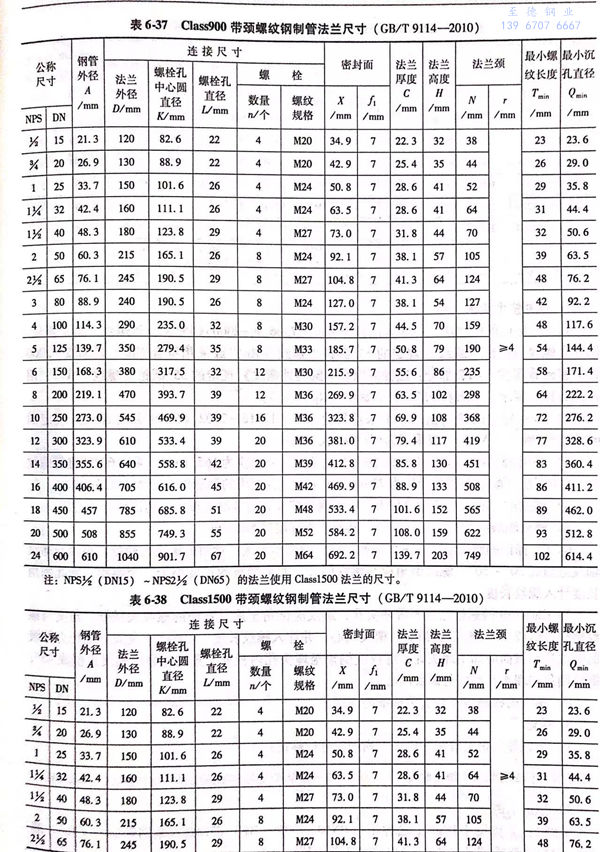

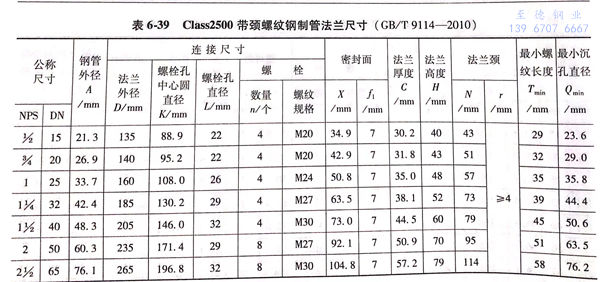

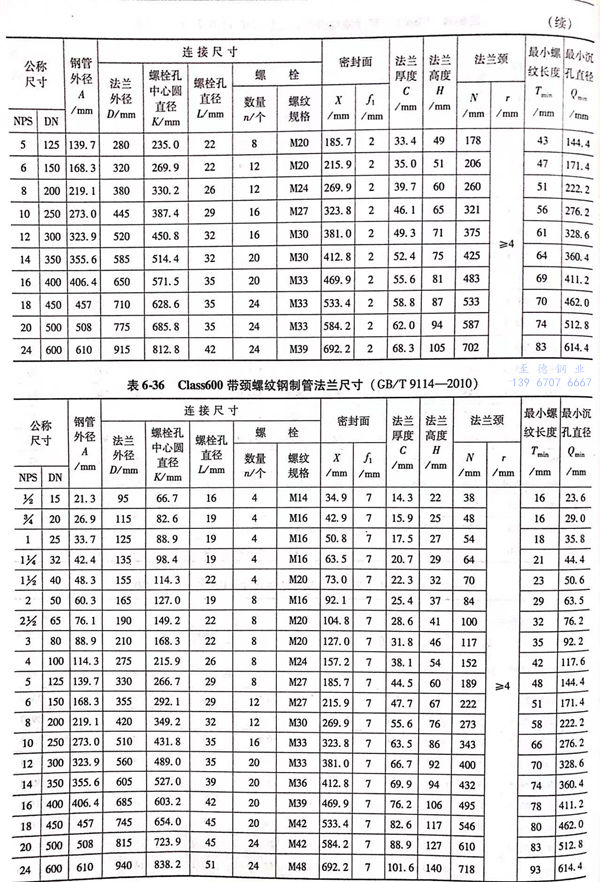

2. 用Class標記(ji)的(de)帶頸(jing)(jing)螺紋鋼制管(guan)(guan)法(fa)蘭(lan):用Class標記(ji)的(de)帶頸(jing)(jing)螺紋鋼制管(guan)(guan)法(fa)蘭(lan)的(de)密封面型式及(ji)適用的(de)公稱壓力和公稱尺寸(cun)范(fan)圍見(jian)(jian)表(biao)6-33;用Class標記(ji)的(de)帶頸(jing)(jing)螺紋鋼制管(guan)(guan)法(fa)蘭(lan)的(de)型式見(jian)(jian)圖(tu)6-14,尺寸(cun)見(jian)(jian)表(biao)6-34~表(biao)6-39。




二、有關帶(dai)頸螺(luo)紋(wen)法蘭(lan)技術要求(qiu)


 1. PN標記的螺(luo)紋法蘭一(yi)般采(cai)用(yong)符合GB/T 7306.1-2000《55°密封管(guan)螺(luo)紋 第(di)1部分:圓(yuan)柱內螺(luo)紋與(yu)圓(yuan)錐外(wai)螺(luo)紋》規定(ding)的55°圓(yuan)柱管(guan)螺(luo)紋(Rp)或(huo)采(cai)用(yong)符合GB/T 7306.2-2000《55°密封管(guan)螺(luo)紋 第(di)2部分:圓(yuan)錐內螺(luo)紋與(yu)圓(yuan)錐外(wai)螺(luo)紋》規定(ding)的55°圓(yuan)錐管(guan)螺(luo)紋(Rc),用(yong)戶(hu)沒有(you)特殊要求(qiu),一(yi)般按(an)55°圓(yuan)柱管(guan)螺(luo)紋(Rp)制造(zao)。


 2. Class標(biao)記的(de)螺(luo)紋法蘭(lan)一般(ban)采用(yong)符(fu)合GB/T 12716-2002《60°密封管(guan)螺(luo)紋》規定的(de)60°圓錐管(guan)螺(luo)紋(NPT),或采用(yong)為用(yong)戶(hu)新(xin)規定的(de)螺(luo)紋。


 3. 采用(yong)55°管(guan)螺(luo)紋時,DN150法蘭(lan)配(pei)(pei)(pei)用(yong)的鋼管(guan)外(wai)徑應為165.1mm.采用(yong)60°圓錐管(guan)螺(luo)紋時,DN65法蘭(lan)配(pei)(pei)(pei)用(yong)鋼管(guan)外(wai)徑應為73mm;DN125法蘭(lan)配(pei)(pei)(pei)用(yong)的鋼管(guan)外(wai)徑應為141.3mm。


 4. 螺紋法蘭(lan)的內孔管螺紋加(jia)工,應(ying)使鋼管擰(ning)入后的端部(bu)靠近但不超出法蘭(lan)密封面。


 5. 螺(luo)紋軸線應(ying)與法蘭軸線同心,其偏(pian)差不應(ying)超(chao)過(guo)5mm/m。


 6. PN標(biao)記的螺紋(wen)法蘭不帶埋頭孔,螺紋(wen)應倒(dao)角至法蘭背面的螺紋(wen)大徑處,角度(du)與(yu)螺紋(wen)軸線近似成(cheng)30°~50°.螺紋(wen)倒(dao)角應與(yu)螺紋(wen)同心。如果(guo)倒(dao)角的長度(du)小于一個螺距,則此倒(dao)角長度(du)計入螺紋(wen)長度(du)。


 7. Class150的(de)螺(luo)(luo)(luo)紋(wen)(wen)法蘭不帶埋頭(tou)(tou)孔(kong),螺(luo)(luo)(luo)紋(wen)(wen)應(ying)(ying)(ying)倒(dao)(dao)角(jiao)至(zhi)法蘭背面(mian)的(de)螺(luo)(luo)(luo)紋(wen)(wen)大徑(jing)處,角(jiao)度(du)與螺(luo)(luo)(luo)紋(wen)(wen)軸(zhou)線近似成(cheng)45°;螺(luo)(luo)(luo)紋(wen)(wen)倒(dao)(dao)角(jiao)應(ying)(ying)(ying)與螺(luo)(luo)(luo)紋(wen)(wen)同(tong)(tong)心(xin),并計入螺(luo)(luo)(luo)紋(wen)(wen)長度(du)。Class300及其(qi)以上壓力等(deng)級(ji)的(de)螺(luo)(luo)(luo)紋(wen)(wen)法蘭背面(mian)應(ying)(ying)(ying)加工(gong)埋頭(tou)(tou)孔(kong),螺(luo)(luo)(luo)紋(wen)(wen)應(ying)(ying)(ying)倒(dao)(dao)角(jiao)至(zhi)埋頭(tou)(tou)孔(kong)內徑(jing)處,角(jiao)度(du)與螺(luo)(luo)(luo)紋(wen)(wen)軸(zhou)線近似成(cheng)45°;螺(luo)(luo)(luo)紋(wen)(wen)倒(dao)(dao)角(jiao)和埋頭(tou)(tou)孔(kong)均應(ying)(ying)(ying)與螺(luo)(luo)(luo)紋(wen)(wen)同(tong)(tong)心(xin)。


 8. 螺紋的(de)檢測應符合有關標準的(de)規定(ding)。



三、帶頸螺紋法蘭(lan)標(biao)記


1. 帶頸螺紋鋼制(zhi)管法蘭應按(an)下列(lie)規定進行標(biao)記(ji):


  公稱尺寸 → 公稱壓(ya)力(li) → 法蘭型式代號(hao)(hao)(Th) → 密封面(mian)型式代號(hao)(hao) → 螺紋特性代號(hao)(hao) → 材料代號(hao)(hao) → 標準編號(hao)(hao)


 2. 標記示例


   示例(li)1:  公(gong)稱(cheng)尺寸DN80、公(gong)稱(cheng)壓(ya)力(li)PN10、突(tu)面(RF)帶頸螺紋鋼制管法(fa)蘭(Th)、螺紋采(cai)用55°圓錐管螺紋(Rc)、材料為20鋼,其標記為: 法(fa)蘭 DN80-PN10 Th RF Rc 20 GB/T 9114


   示例2:  公稱尺寸NPS8(DN200)、公稱壓力Class300、突面(RF)帶頸螺紋鋼制管法蘭(Th)、螺紋采用60°圓錐管螺紋(NPT)、材料為06Cr19Ni10,其標記為:法蘭 NPS8(或DN200)-Class300 Th RF NPT  06Cr19Ni10  GB/T 9114
