一、對焊法蘭(lan)型式與尺寸
1. 用PN標記的對焊鋼制管法蘭

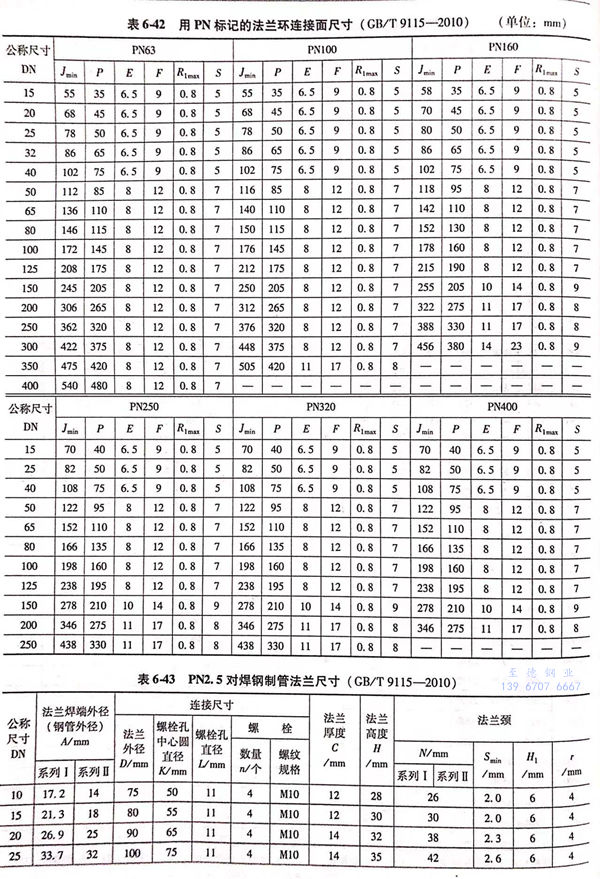

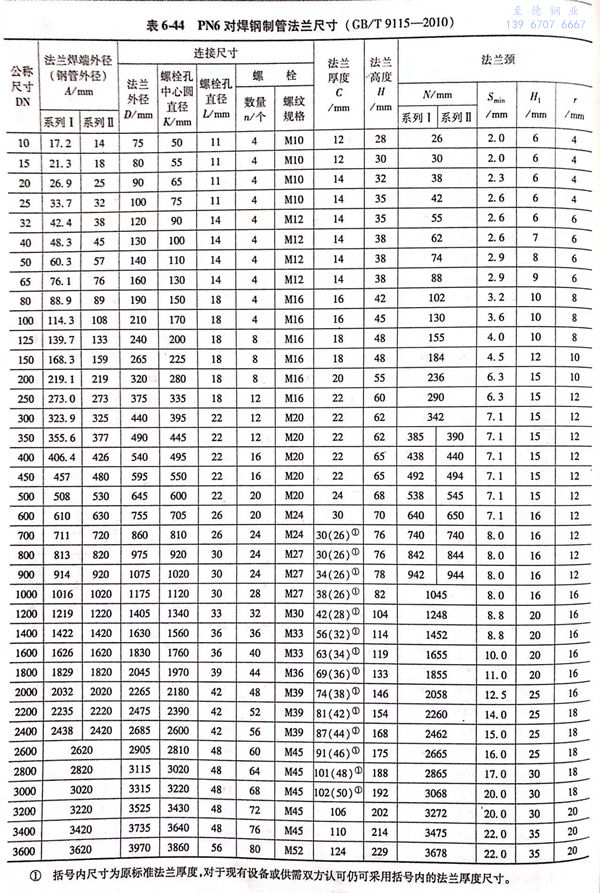

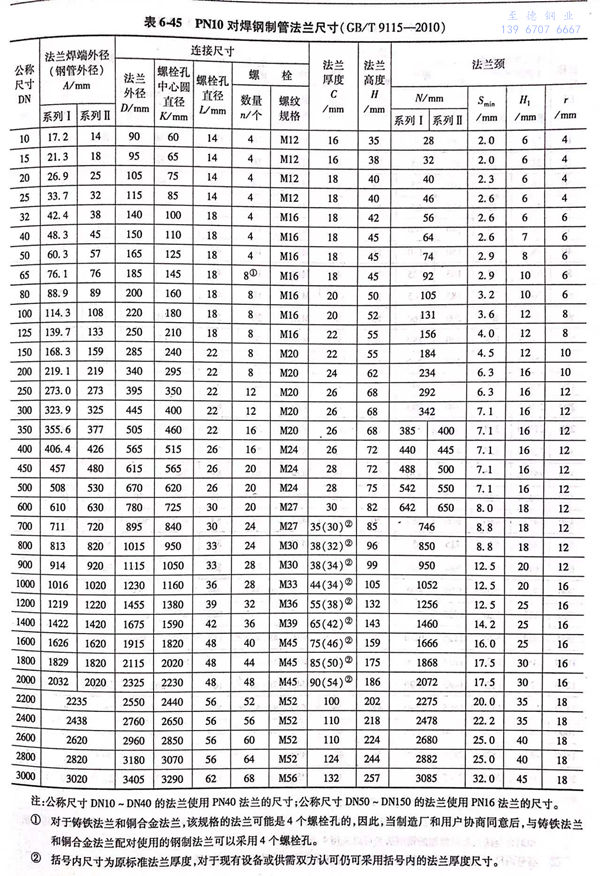

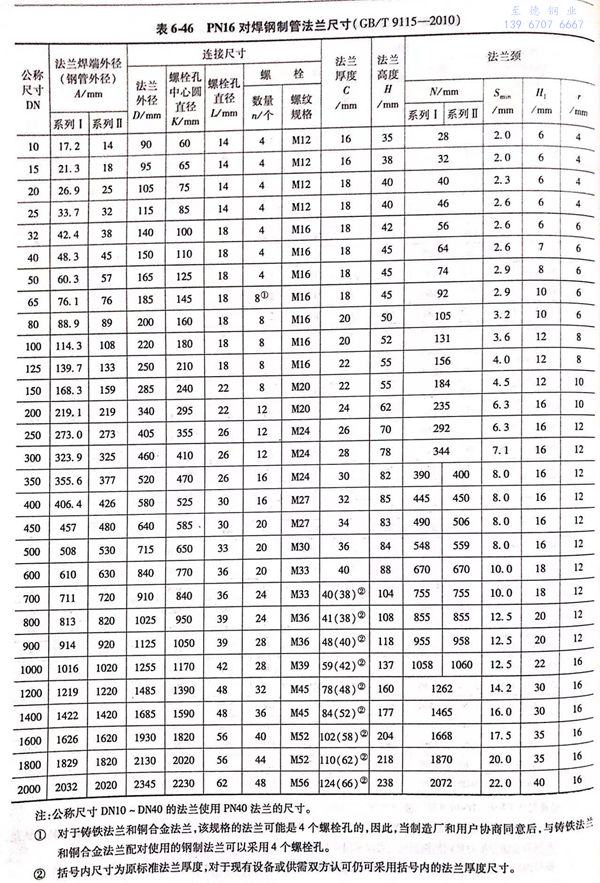

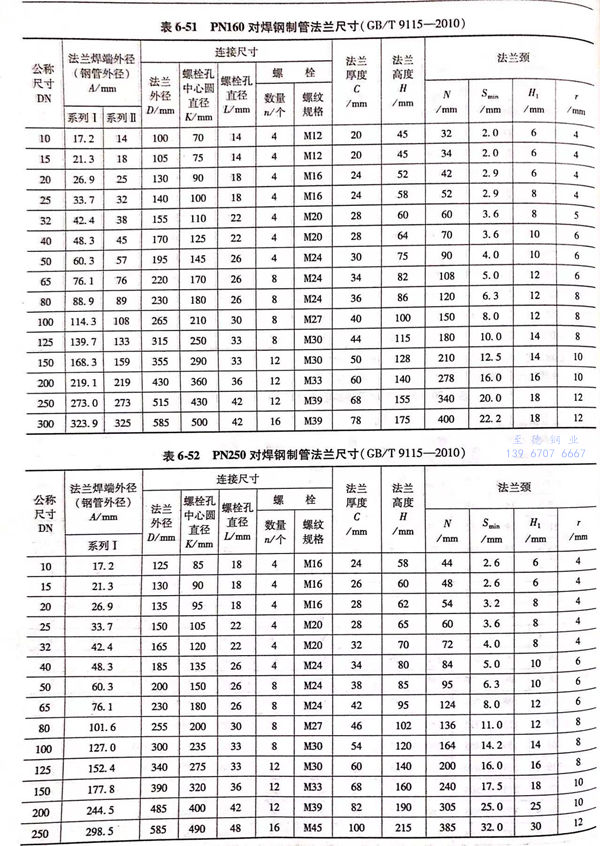

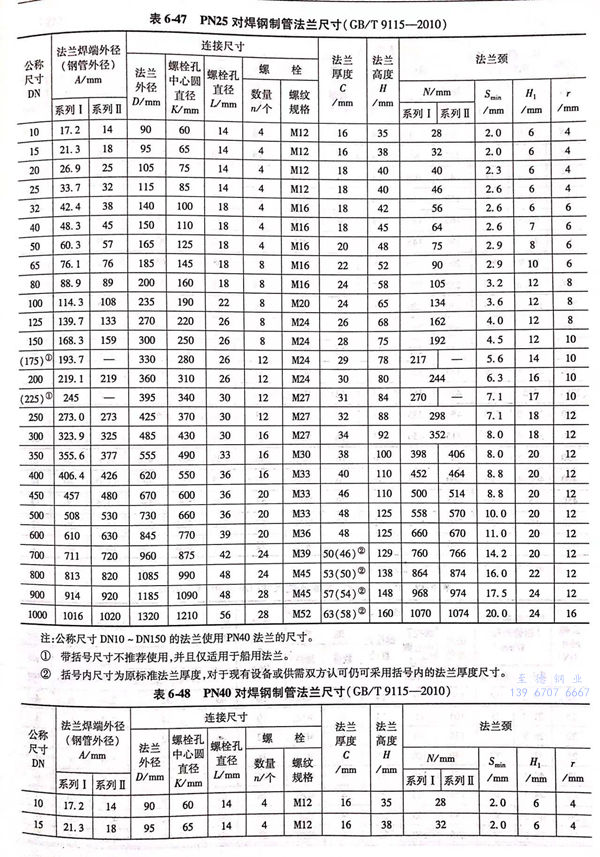

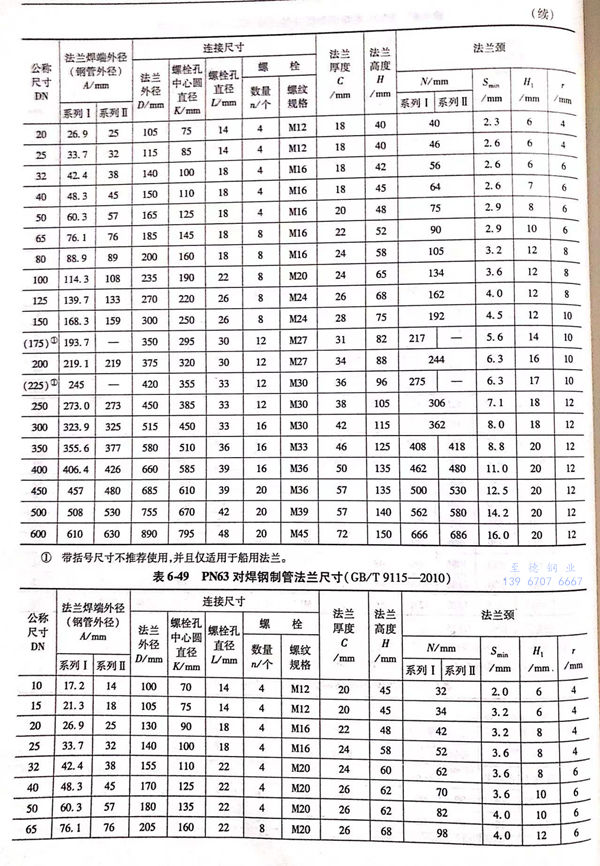

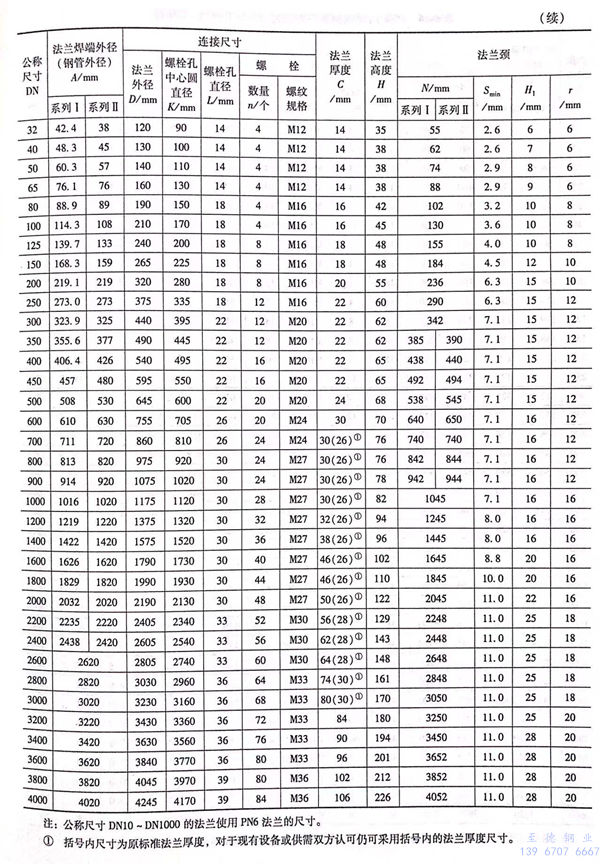

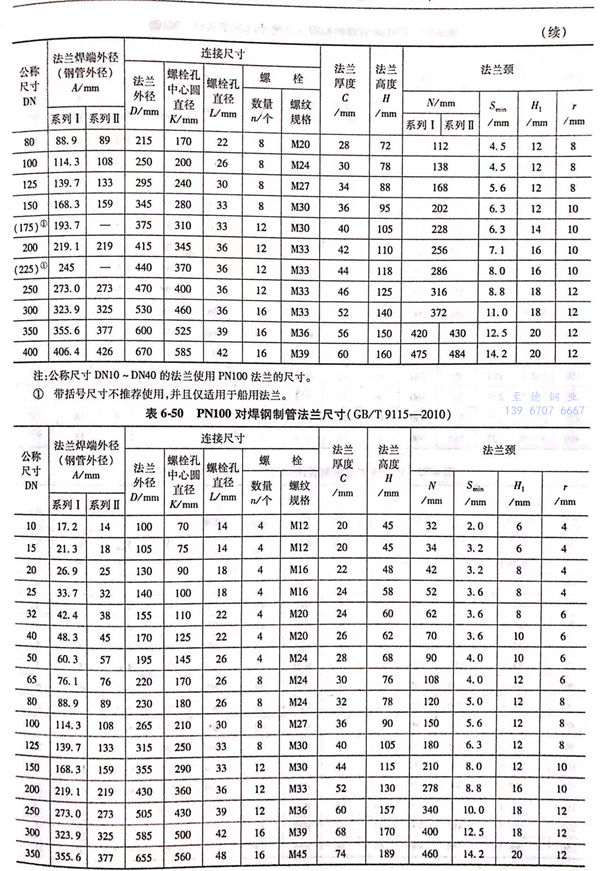

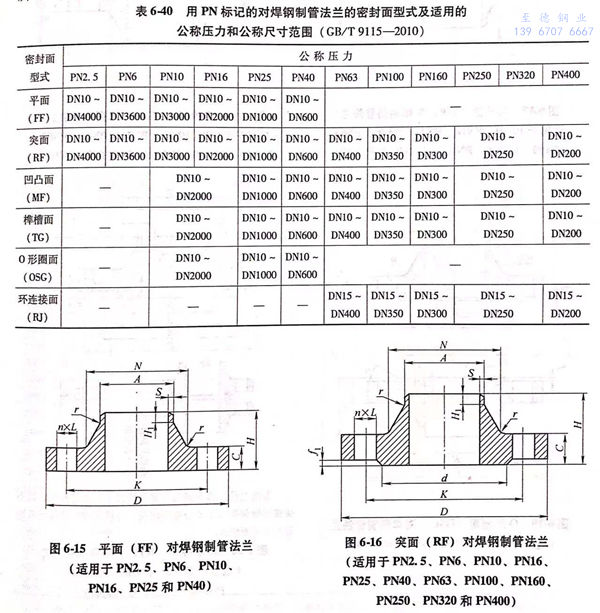

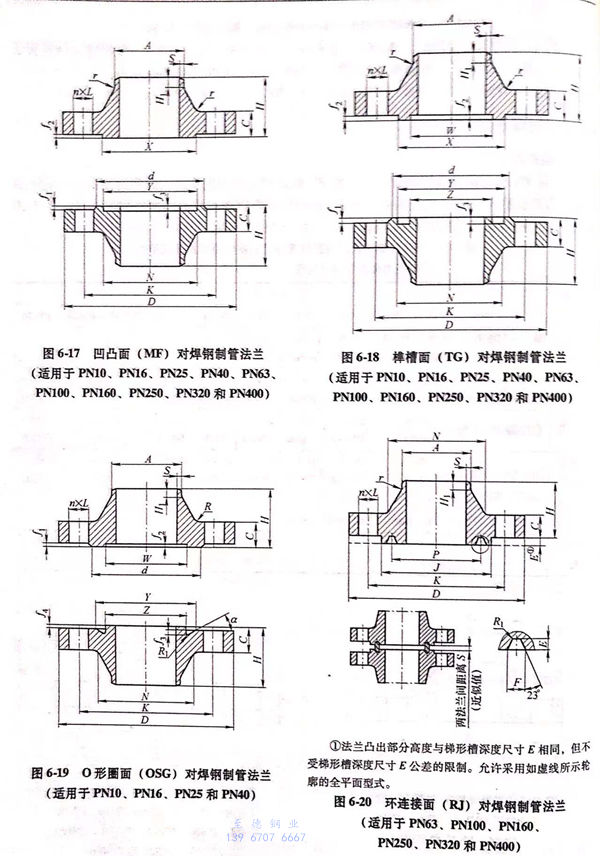

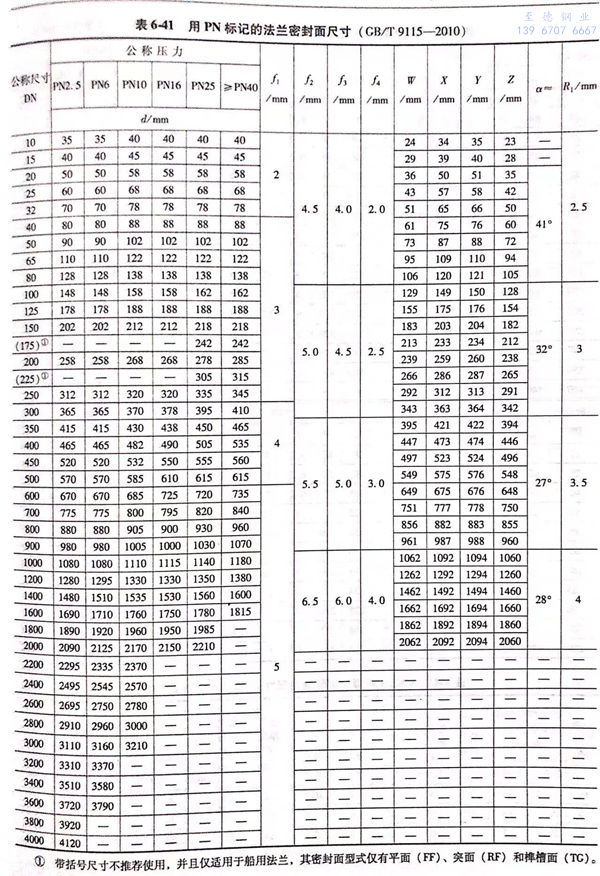

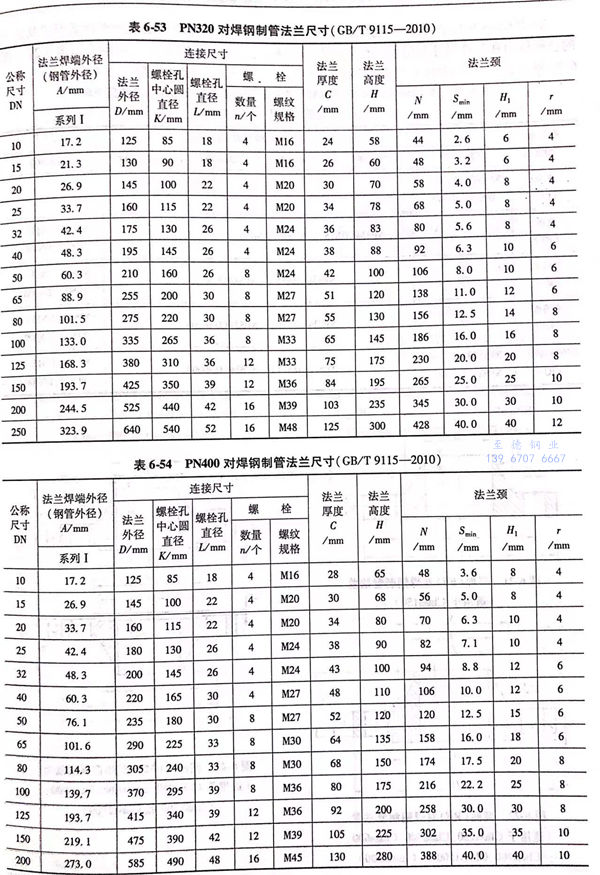

用PN標記的對焊鋼制管(guan)法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示，法蘭密封面(mian)尺寸見表6-41和表6-42，法蘭結構尺寸見表6-43~表6-54。
2. 用(yong)Class標記(ji)的對焊鋼制(zhi)管法(fa)蘭(lan)

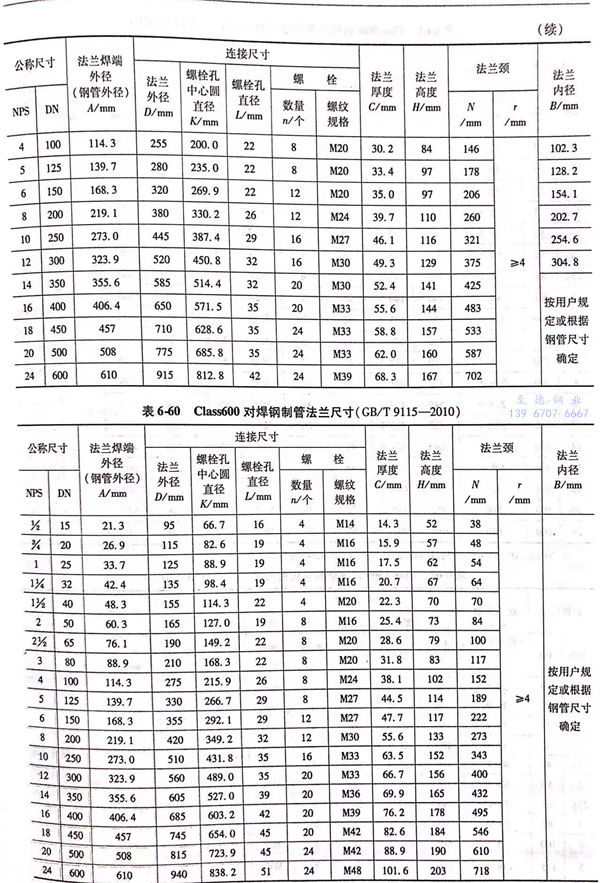

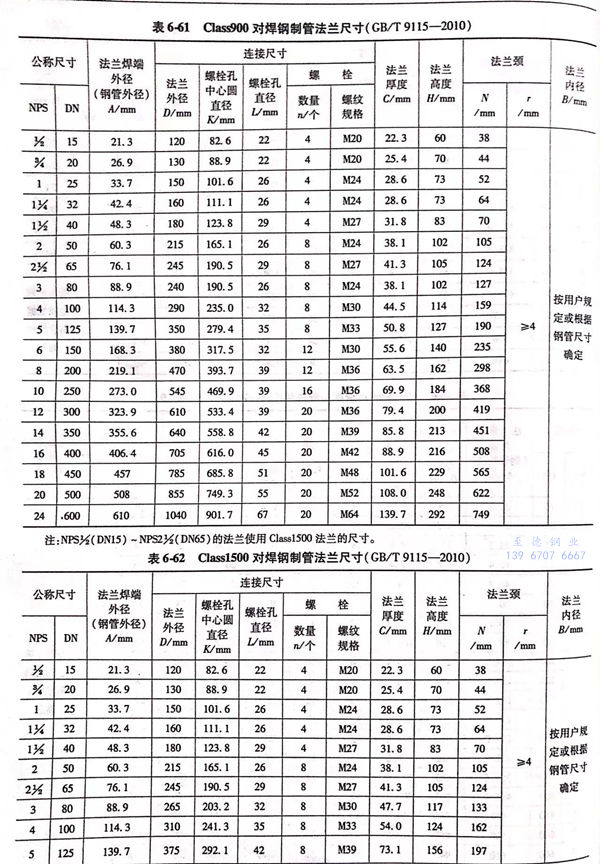

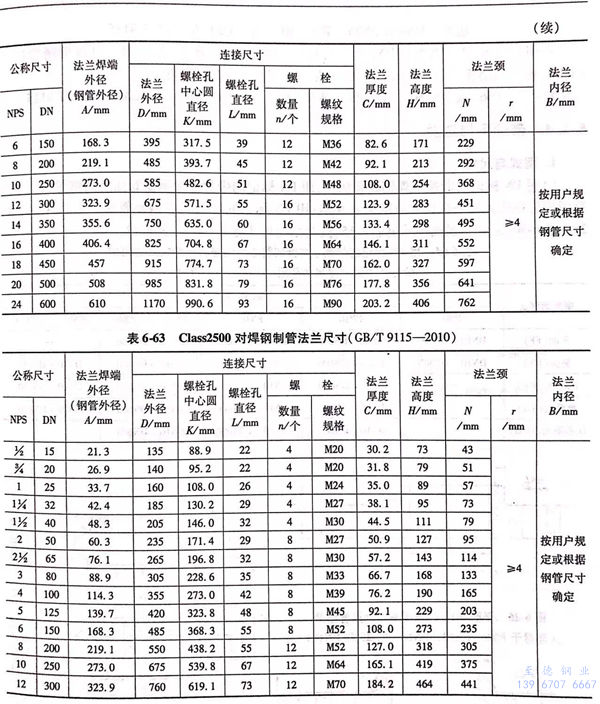

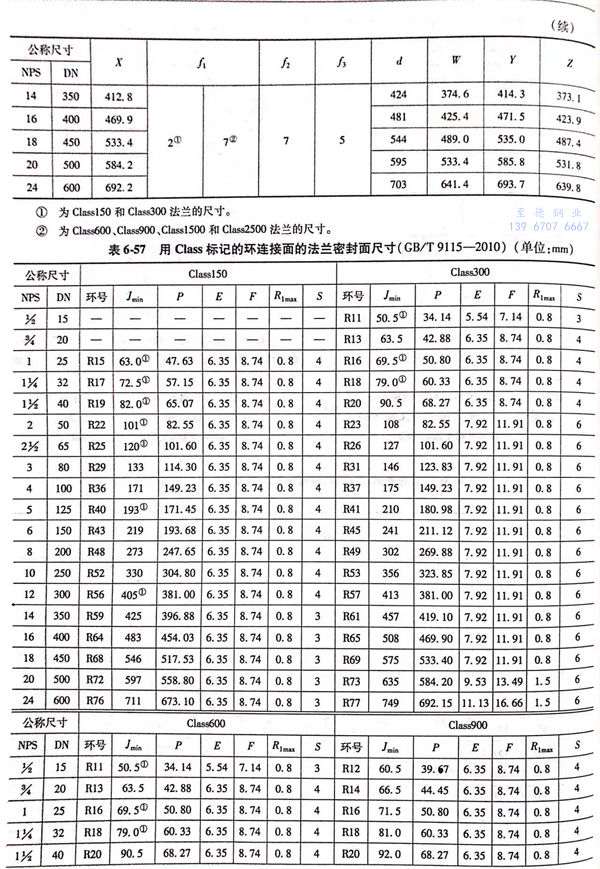

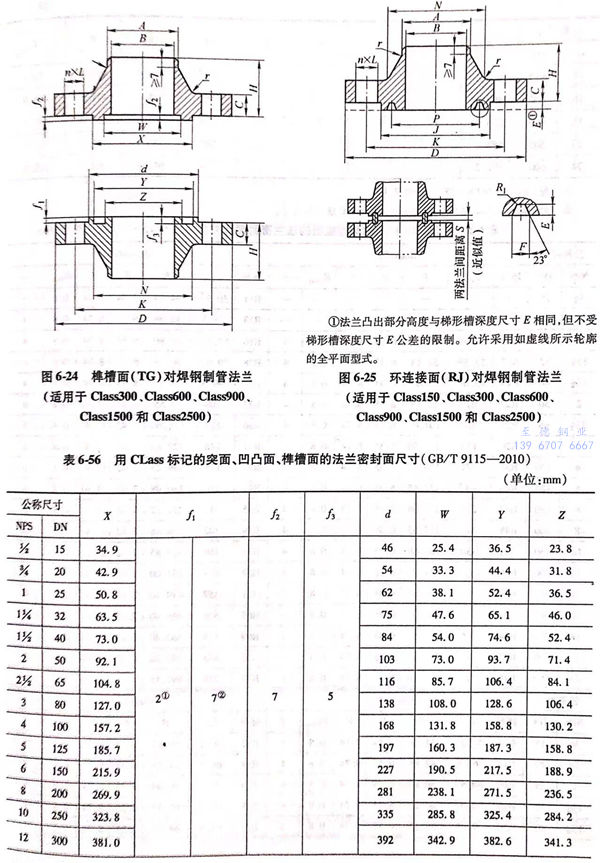

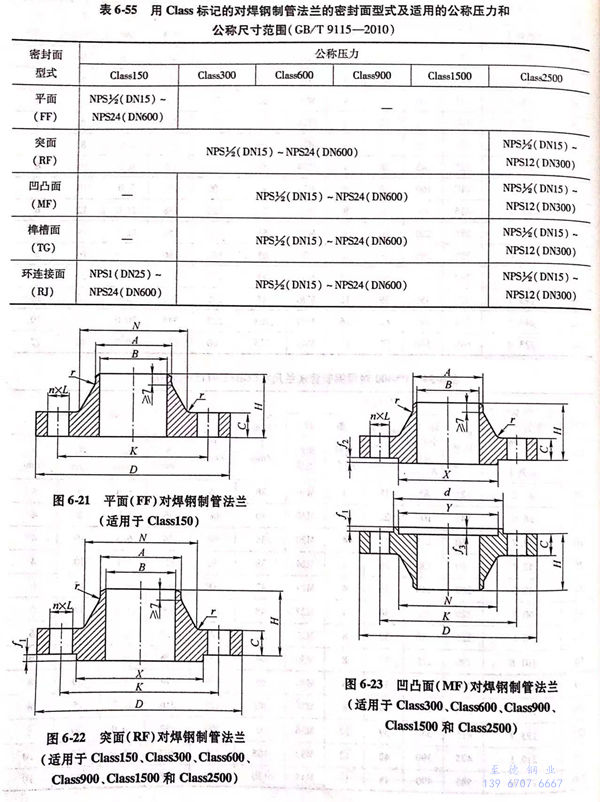

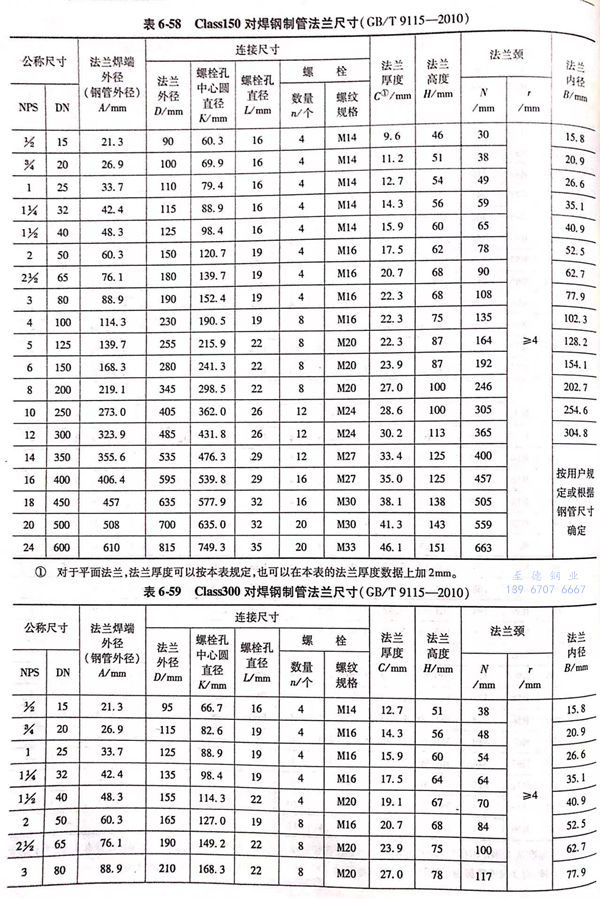

用Class標(biao)記的對(dui)焊(han)鋼(gang)制管法蘭(lan)的密封(feng)面型(xing)式(shi)及適用的公稱壓力和公稱尺(chi)(chi)寸(cun)范圍見(jian)表(biao)(biao)(biao)6-55;用Class標(biao)記的對(dui)焊(han)鋼(gang)制管法蘭(lan)的型(xing)式(shi)如圖(tu)6-21~圖(tu)6-25所示，法蘭(lan)密封(feng)面尺(chi)(chi)寸(cun)見(jian)表(biao)(biao)(biao)6-56和表(biao)(biao)(biao)6-57,法蘭(lan)結構尺(chi)(chi)寸(cun)見(jian)表(biao)(biao)(biao)6-58~表(biao)(biao)(biao)6-63。
二、對(dui)焊法蘭標(biao)記
1. 對(dui)焊鋼制管法蘭(lan)應按下列規定進(jin)行(xing)標(biao)記： 公(gong)稱尺(chi)寸 → 公(gong)稱壓力 → 法蘭(lan)型(xing)式代(dai)號（WN） → 密封面型(xing)式代(dai)號 → 配管系(xi)列 → 管表號（可省(sheng)略）→ 材料代(dai)號 → 標(biao)準(zhun)編號
2. 標(biao)記示例
示例 1 : 公(gong)稱尺寸DN400、公(gong)稱壓力PN25、突面(mian)（RF)對焊鋼(gang)制管法(fa)蘭（WN)、配(pei)用米制管（系列Ⅱ)、材料為Q235A,其標記為： 法(fa)蘭 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115
示(shi)例 2 : 公稱尺(chi)寸NPS6(DN150)、公稱壓力Class900、環連(lian)接面（RJ)對焊鋼(gang)制管(guan)法(fa)蘭（WN)、配用英制管(guan)、管(guan)表號Sch120、材料(liao)為(wei)06Cr17Ni12Mo2, 其(qi)標(biao)記為(wei)：法(fa)蘭 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
