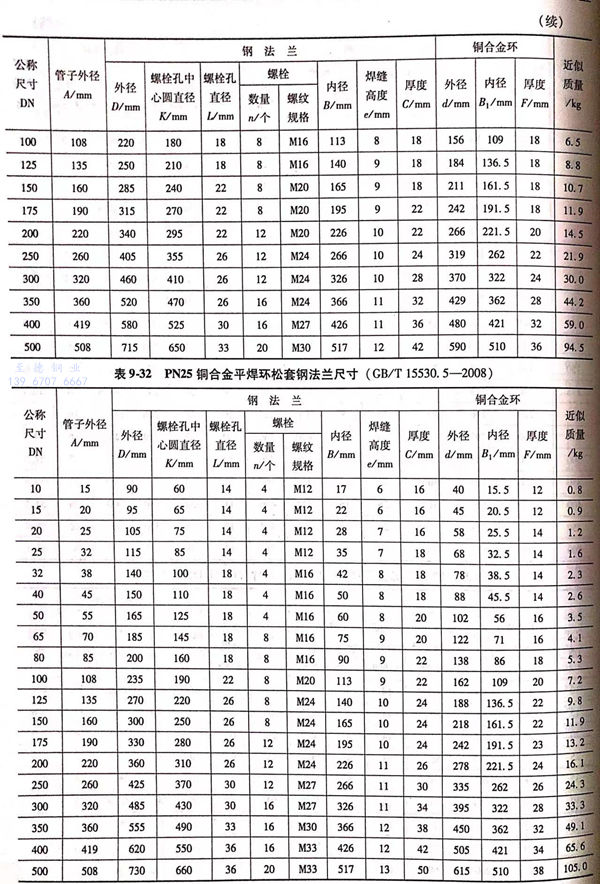

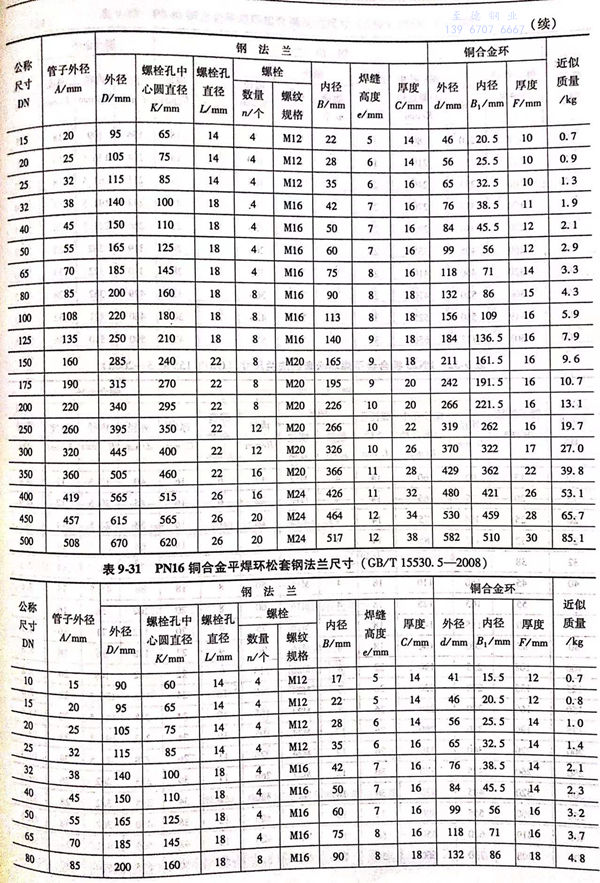

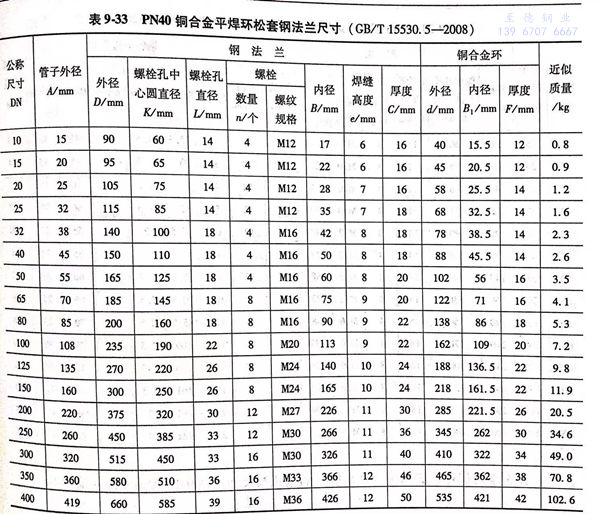

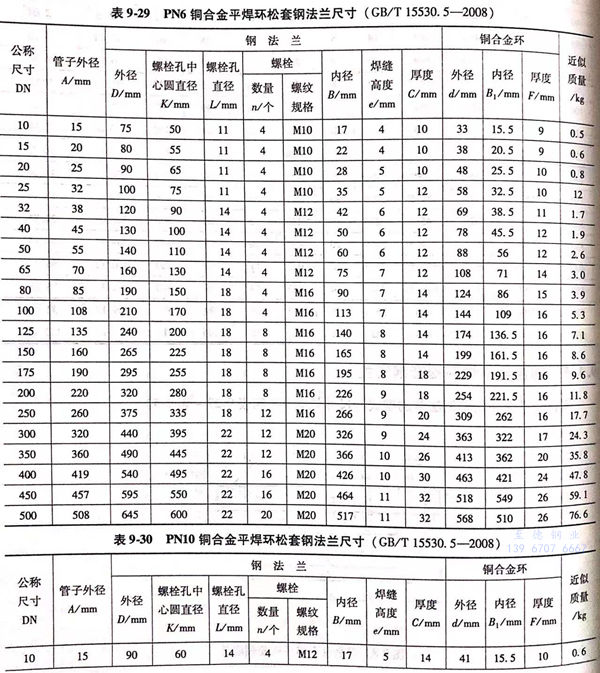

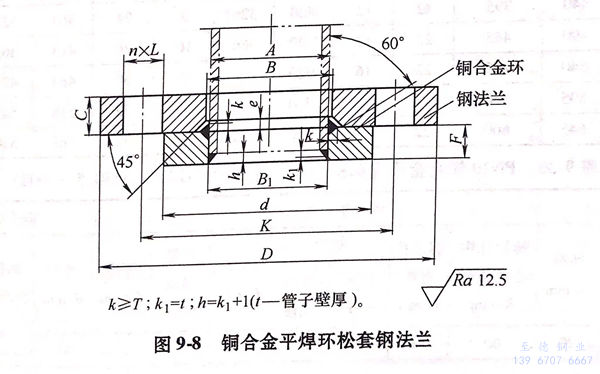

銅合金(jin)平焊環(huan)松套鋼法蘭(lan)的型(xing)式與尺(chi)寸見(jian)圖 9-8 和(he) 表(biao)表(biao) 9-29~表(biao) 9-33。

1. 通(tong)用法蘭的標(biao)記示例：

  公(gong)稱尺寸為(wei)DN300,公(gong)稱壓力為(wei)PN25的銅合金平焊(han)環松套鋼法蘭(lan)標記為(wei)：法蘭(lan)  GB/T 15530.5-2008 DN 300-PN 25

2. 船用法(fa)蘭的標(biao)記(ji)示例：

  公(gong)(gong)稱壓(ya)力為PN6,公(gong)(gong)稱尺寸為DN50的銅合金平焊環松套(tao)鋼法蘭標記(ji)為： 法蘭  GB/T 15530.5-2008  6050

  公稱(cheng)壓(ya)力(li)為(wei)PN25,公稱(cheng)尺寸為(wei)DN300的銅(tong)合金平(ping)焊環(huan)松(song)套鋼法(fa)蘭標記為(wei)：法(fa)蘭  GB/T 15530.5-2008  25300
