退火的低碳馬氏體不銹鋼，如12Cr13(410)具有類似于退火低碳合金鋼的切削特性。可是，退火的低碳馬氏體不(bu)銹鋼的硬度范圍一般比較高，因此，切削馬氏體不銹鋼需要更大的切削力。

 在多數情況(kuang)下，12Cr13(410)馬氏(shi)體(ti)不(bu)(bu)銹鋼或類似牌號的(de)(de)(de)不(bu)(bu)銹鋼都必須在淬(cui)火(huo)(huo)回火(huo)(huo)狀態(tai)下切(qie)削(xue)，通常硬度(du)(du)范(fan)圍在洛氏(shi)硬度(du)(du)26~32之間。在這一硬度(du)(du)范(fan)圍切(qie)削(xue)，應按比例增(zeng)加(jia)切(qie)削(xue)力(li)和(he)減少切(qie)削(xue)速度(du)(du)和(he)進刀量。雖然(ran)刀具的(de)(de)(de)使用(yong)壽命會隨硬度(du)(du)的(de)(de)(de)增(zeng)加(jia)而縮(suo)短，但(dan)當切(qie)削(xue)上述硬度(du)(du)范(fan)圍的(de)(de)(de)低碳馬氏(shi)體(ti)不(bu)(bu)銹鋼時，還是能(neng)獲得良好(hao)的(de)(de)(de)表面(mian)光潔度(du)(du)和(he)精確(que)度(du)(du)。

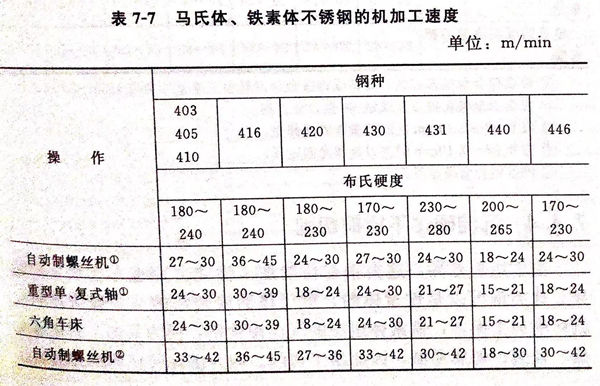

 含碳較高的馬氏體鋼，如30Cr13(420)和68Cr17(440A),特別是108Cr17(440C)鋼，切削難度極(ji)大。這是由于：

 ①.  退火后(hou)仍(reng)有很高(gao)的硬度（布(bu)氏(shi)硬度195~230);

 ②. 存(cun)在硬的碳化鉻質點。
