A 感(gan)應器銅導管(guan)的橫斷面形狀和尺寸

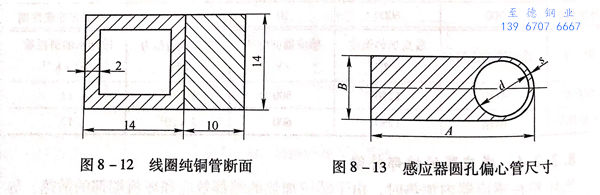

 對于中頻感應(ying)加熱爐的感應(ying)器，其感應(ying)線(xian)圈用的純銅管一般都(dou)采用方形或(huo)矩形截面的異(yi)形管（圖(tu)8-12).

  例(li)如，國(guo)外一(yi)家鋼(gang)鐵公司建成了一(yi)套(tao)(tao)7200kW的(de)(de)(de)中頻(pin)感(gan)應(ying)(ying)熱處理作(zuo)業(ye)線(xian)，專(zhuan)門用(yong)于(yu)生產φ63~406mm的(de)(de)(de)焊管(guan)(guan)(guan)和石油套(tao)(tao)管(guan)(guan)(guan)，滿(man)足美(mei)國(guo)石油協會(hui)標準的(de)(de)(de)要求。對于(yu)工頻(pin)感(gan)應(ying)(ying)加熱爐的(de)(de)(de)加熱器，其感(gan)應(ying)(ying)線(xian)圈用(yong)的(de)(de)(de)純銅(tong)管(guan)(guan)(guan)采(cai)用(yong)異(yi)形截(jie)面(mian)的(de)(de)(de)圓孔偏(pian)心管(guan)(guan)(guan)（圖(tu)8-13).這是因為(wei)從載流面(mian)積和散熱條件(jian)來考慮，采(cai)用(yong)圓形偏(pian)心管(guan)(guan)(guan)較(jiao)為(wei)有利。鋼(gang)管(guan)(guan)(guan)制造廠(chang)也(ye)可以(yi)按照設計的(de)(de)(de)需(xu)要提(ti)供各(ge)種規格(ge)尺寸的(de)(de)(de)圓孔偏(pian)心管(guan)(guan)(guan)。

  例如，德(de)國(guo)的(de)容克感(gan)應(ying)爐公司在為(wei)(wei)德(de)國(guo)Schloemann 公司制造的(de)10MN（1000t)立(li)式(shi)穿(chuan)孔機和(he)31.5MN(3150t)臥式(shi)擠壓機配套(tao)的(de)擠壓生產(chan)線提供的(de)立(li)式(shi)工頻感(gan)應(ying)加熱爐（感(gan)應(ying)器功率為(wei)(wei)750kW)和(he)立(li)式(shi)工頻感(gan)應(ying)再加熱爐（感(gan)應(ying)器的(de)功率為(wei)(wei)600kW)采用的(de)都是圓孔偏(pian)心管(guan)。

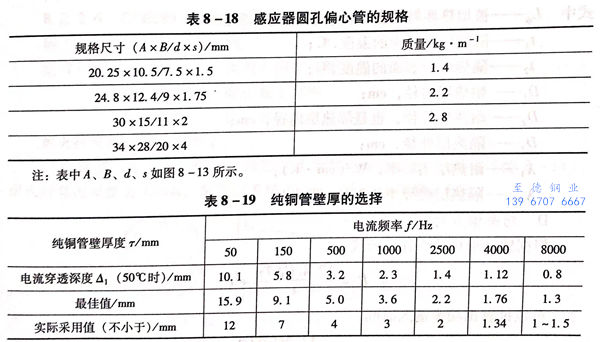

 感應器圓孔(kong)偏(pian)心(xin)管的規(gui)格見表(biao)8-18.純銅圓孔(kong)偏(pian)心(xin)管壁(bi)厚的選擇(ze)見表(biao)8-19.

  對于一定頻率的電(dian)流(liu)來說，導(dao)體厚(hou)度(du)(du)為該(gai)頻率下電(dian)流(liu)穿透深度(du)(du)的1.57倍時電(dian)阻值最小，感應器可以得到最好的電(dian)效率。在工程上，實際應用中一般導(dao)體厚(hou)度(du)(du)大于1.2倍電(dian)流(liu)穿透深度(du)(du)。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

B 感應器的主要尺寸(cun)
