在高壓在線亞洲日產一區二區:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，在線亞洲日產一區二區:墊片制造成本較(jiao)高(gao)，加工(gong)也(ye)較(jiao)困難。
我國通用機械行業現行角式高壓閥門端法蘭(lan)，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一、金屬(shu)透鏡墊型式與尺寸

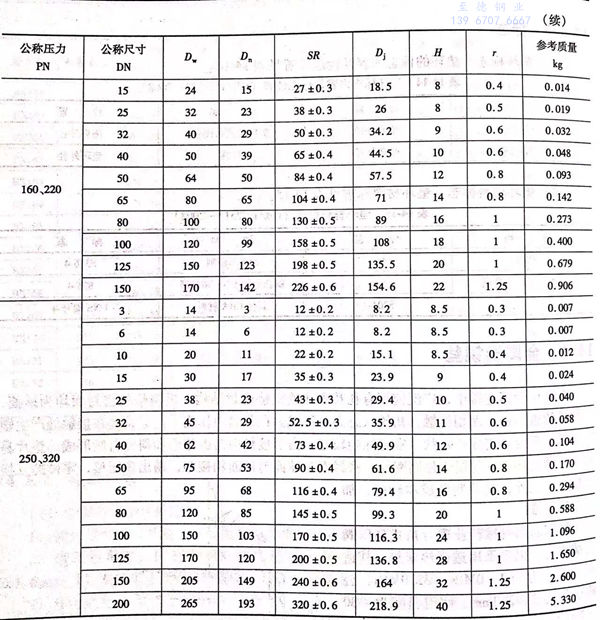

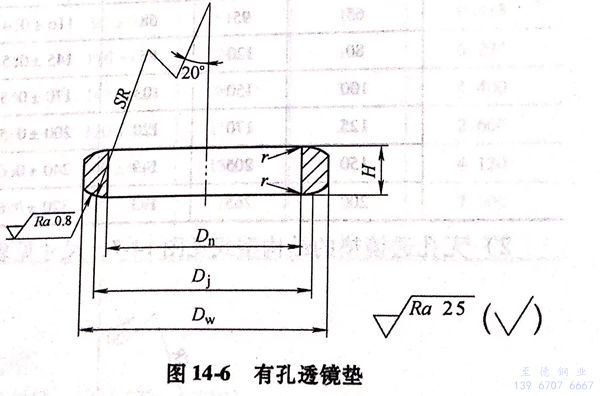

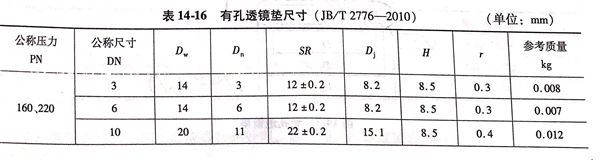

1. 有孔透鏡墊(dian)的(de)結構型式(shi)見(jian)圖14-6,尺寸見(jian)表14-16。

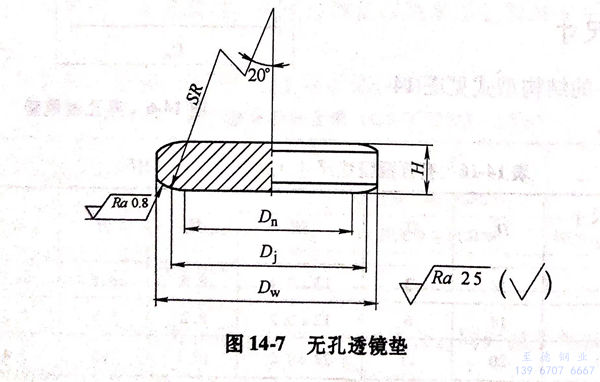

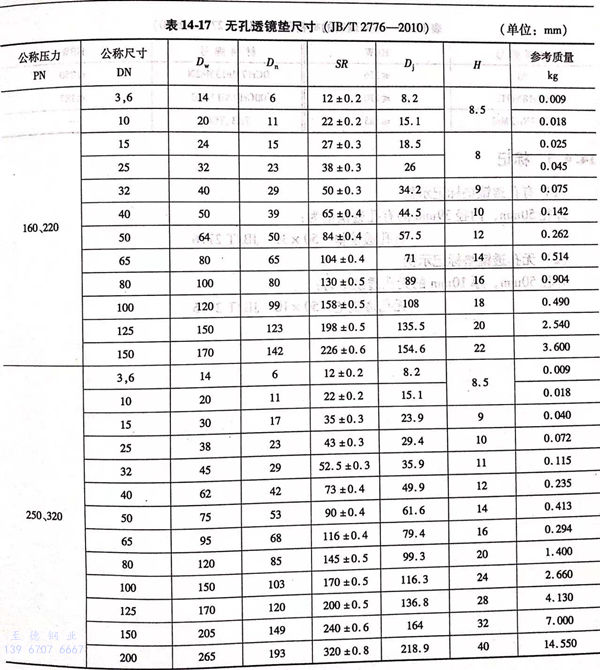

2. 無孔透鏡墊的結構型式見(jian)圖14-7,尺寸(cun)見(jian)表14-17。
二、金屬透鏡墊(dian)技術要(yao)求(qiu)

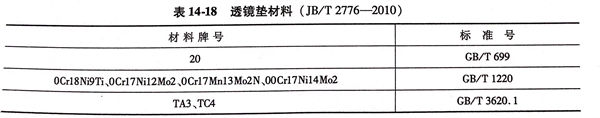

1. 透鏡(jing)墊材料可按表 14-18 的規定選用。

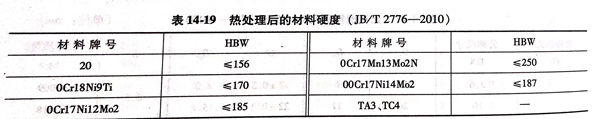

2. 透鏡(jing)墊材料經加工后應進行(xing)熱處理(li)，熱處理(li)后的硬度見表 14-19。
三(san)、金(jin)屬透鏡墊標記
1. 有(you)孔(kong)透鏡墊標記(ji)示例
外徑50mm,內徑39mm的有孔(kong)(kong)透鏡墊為(wei)： 有孔(kong)(kong)透鏡墊 50×39 JB/T 2776
2. 無孔透鏡墊標記(ji)示例(li)
外徑50mm,厚10mm的無孔(kong)透(tou)鏡墊為：無孔(kong)透(tou)鏡墊 50×10 JB/T 2776
