一、通用金屬(shu)環形(xing)墊片型式、尺寸及公差

1. 型式與尺寸

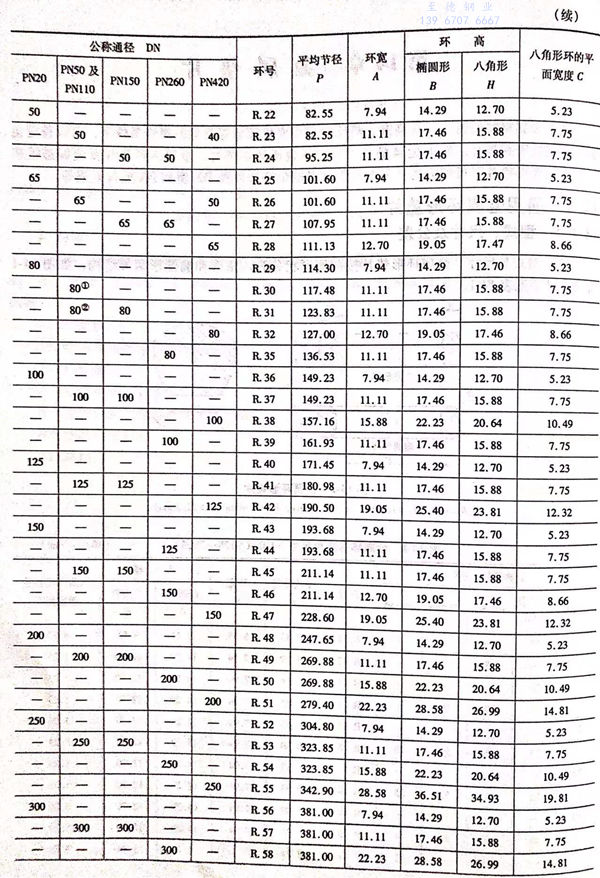

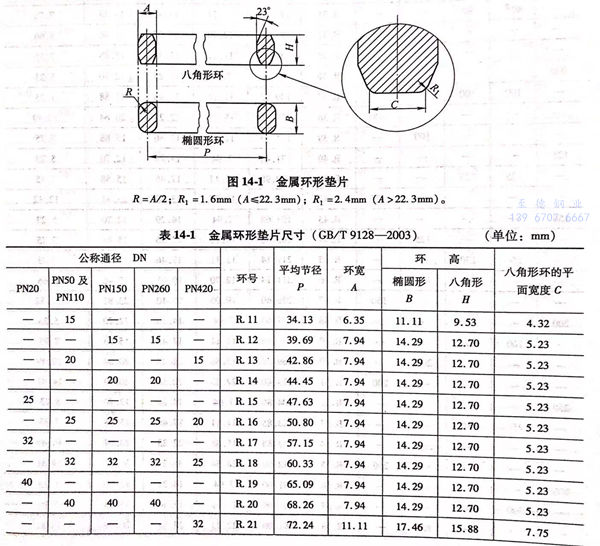

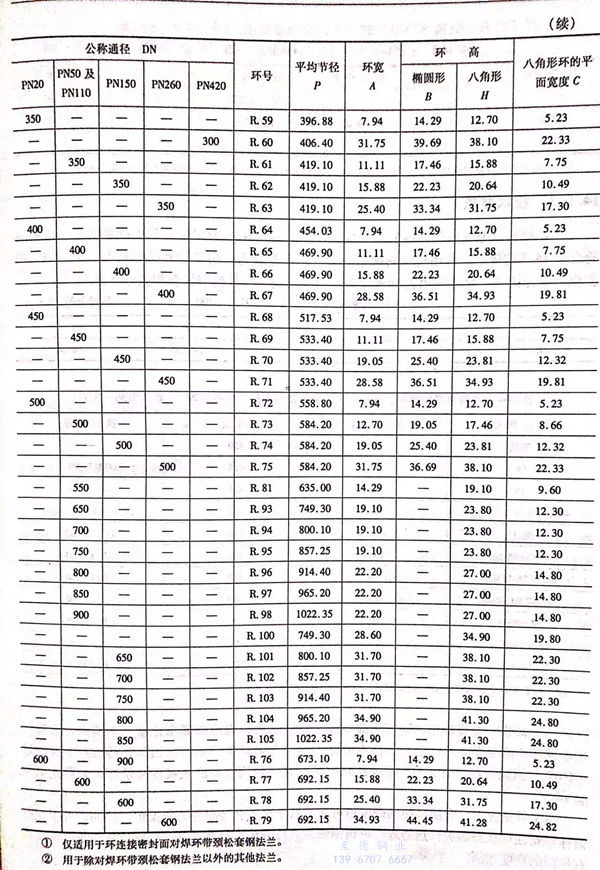

 金(jin)屬環(huan)形(xing)墊片(pian)按截面(mian)形(xing)狀分為八角形(xing)和橢(tuo)圓形(xing)兩種結構(gou)，如(ru)圖14-1所示(shi)，尺寸(cun)見(jian)表(biao)14-1.

2. 尺寸公差

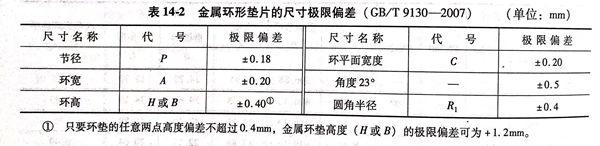

 金屬環形墊片的尺寸極限偏差見表 14-2。

二、通用金屬環形(xing)墊片技術(shu)要求(qiu)

1. 材料(liao)

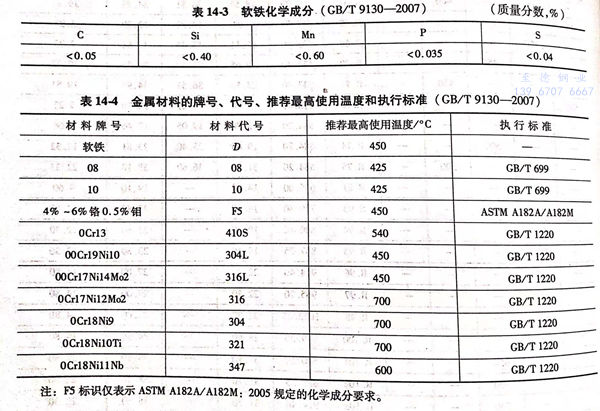

 金屬環墊坯料的(de)化(hua)學(xue)成分應(ying)符(fu)(fu)合(he)相(xiang)應(ying)標準(zhun)(zhun)的(de)規定，其(qi)中軟鐵(tie)的(de)化(hua)學(xue)成分應(ying)符(fu)(fu)合(he)表14-3的(de)規定，常用材料的(de)牌(pai)號(hao)、代號(hao)、推(tui)薦最(zui)高使(shi)用溫度和執行標準(zhun)(zhun)見(jian)表14-4。根據供需雙方(fang)協商，允許采用表14-4之外的(de)其(qi)他(ta)材料，其(qi)性(xing)能應(ying)符(fu)(fu)合(he)相(xiang)關標準(zhun)(zhun)要求。

2. 硬度(du)

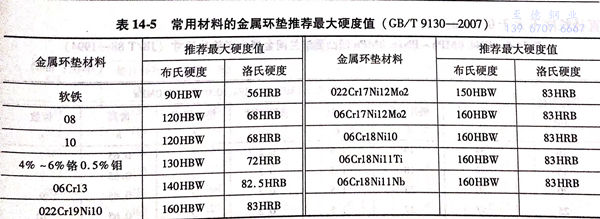

 金屬環墊的硬度一般應低于法蘭材料，以確保緊密連接。合金及不(bu)銹鋼法蘭用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻，其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。

 在(zai)某些情況下，金屬(shu)環墊的(de)硬(ying)(ying)度值(zhi)可能不低于(yu)法(fa)蘭(lan)合金材(cai)(cai)料(liao)的(de)硬(ying)(ying)度值(zhi)。例如，為了(le)獲得最佳耐腐蝕性狀態而進行熱處理的(de)不銹鋼法(fa)蘭(lan)；與退火至(zhi)最低硬(ying)(ying)度的(de)同樣材(cai)(cai)料(liao)制成的(de)環墊具有相同的(de)硬(ying)(ying)度范圍。

3. 表面粗糙度

 金(jin)屬環(huan)墊(dian)的(de)密(mi)封面(mian)(mian)(mian)（八(ba)角墊(dian)的(de)斜面(mian)(mian)(mian)、橢圓墊(dian)的(de)圓弧面(mian)(mian)(mian)）不得有(you)劃痕(hen)、磕痕(hen)、裂紋和(he)凹坑，表面(mian)(mian)(mian)粗糙度不大(da)于Ra1.6μm.

三、通用(yong)金屬環形(xing)墊片標記(ji)

 1. 標記方(fang)法

  金屬環(huan)形(xing)墊(dian)片的標記由墊(dian)片形(xing)式、環(huan)號(hao)－墊(dian)片材料牌(pai)號(hao)和墊(dian)片標準號(hao)組成(cheng)。

 2. 標記示例

  號為(wei)20, 材(cai)料為(wei)0Cr19Ni9 的八角形金(jin)屬環墊(dian)片，其標記為(wei)：八角墊(dian)  R.20-0Cr19Ni9  GB/T 9128
