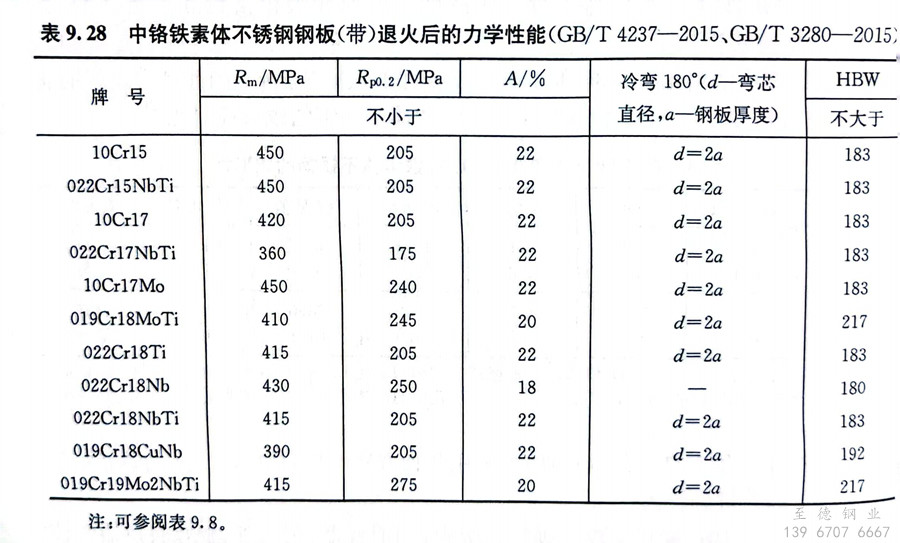

10Cr15是一種中鉻鐵素體不銹鋼(gang)，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不(bu)銹鋼用(yong)于(yu)(yu)建筑內裝飾、重(zhong)油燃(ran)燒室部件(jian)、家庭用(yong)具、家用(yong)電器部件(jian)。該(gai)鋼的韌脆轉(zhuan)變(bian)溫度在室溫以上，對缺(que)口敏感(gan)，不(bu)適(shi)于(yu)(yu)做室溫以下的承載(zai)零件(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼可以焊接(jie)，在(zai)碳含量較(jiao)高而鉻含量較(jiao)低時，其組(zu)織(zhi)結構為鐵素體十少量珠光體或鐵素體十碳化物。由于它的(de)(de)韌脆轉(zhuan)變溫(wen)度在(zai)室(shi)溫(wen)以上(shang)，且對缺口(kou)敏(min)感(gan)，不適(shi)宜制作室(shi)溫(wen)以下(xia)承受載荷的(de)(de)設備(bei)和部件，通常使用的(de)(de)鋼材截面(mian)尺寸不允許超過4mm。

  10Cr17 不銹鋼有晶間腐(fu)蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹鋼在大(da)氣(qi)、水(shui)蒸氣(qi)等介質中(zhong)具有(you)不銹性(xing)，當(dang)介質中(zhong)含(han)有(you)較多氯離子時，則耐銹性(xing)不足，在氧化(hua)性(xing)類溶液(ye)中(zhong)有(you)良好的耐蝕性(xing)，尤其在稀硝(xiao)酸中(zhong)。該鋼主(zhu)要用于(yu)生產硝(xiao)酸、氨酸的化(hua)工設(she)(she)備，也可用于(yu)制造食品和釀(niang)酒的設(she)(she)備、管道，薄板廣泛用于(yu)建筑內裝(zhuang)修、日用辦公(gong)設(she)(she)備、廚(chu)房器具、汽車(che)裝(zhuang)修、氣(qi)體燃燒器等。
