在线亚洲日产一区二区

10Cr17、（430）、1Cr17Ti（437）

  ( 10Cr17) 430 不銹鋼、(1Cr17Ti) 437 不銹鋼，這是兩種中等鉻含量的鐵素體不銹鋼。當( 10Cr17) 430 不銹鋼中含碳量較高而鉻含量較低時，此鋼的組織結構除鐵素體外還有一定量的珠光體或鐵素體＋碳化物。(1Cr17Ti) 437不銹鋼由于低碳并加Ti穩定化元素，此鋼的組織結構為純鐵素體。它的耐晶間腐蝕性，成型性和焊接性均優于( 10Cr17)430不銹鋼。這二種鐵素體不銹鋼脆性轉變溫度均在室溫以上，而且都對缺口敏感，所以不適于制作在室溫以下承受載荷的設備和部件，通常使用的鋼材截面尺寸一般不允許超過4mm。( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在大氣、水蒸氣等介質中具有不銹性，但當介質中含有較高氯離子時，不銹性則嫌不足。這二種鋼在氧化性酸溶液中均有接近304不銹(xiu)鋼和321不銹鋼(gang)的耐蝕性。由于這兩種鋼具有耐蝕性、力學性能以及熱導率高的特點，它們主要用于生產硝酸、硝銨的化工設備，如吸收塔、熱交換器、酸槽輸送管道、貯槽等，薄板廣泛用于建筑內裝修、日用辦公設備、廚房器具、汽車裝飾、氣體燃燒器等。

一、化學成分

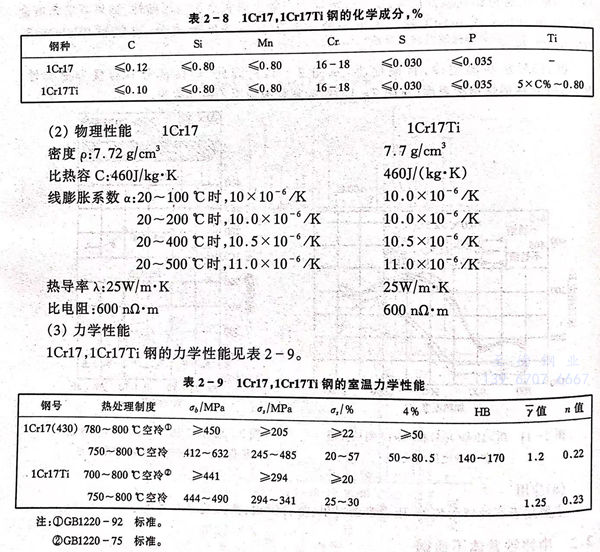

( 10Cr17) 430 不銹鋼、(1Cr17Ti) 437 不銹鋼的化學成分見表2-8。

三、力學性能

( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼的力學性能見表 2-9 。

( 10Cr17)430不銹鋼高溫抗張性能見圖 2-13。

( 10Cr17)430不銹鋼蠕變破斷強度見圖 2-14。

四、耐蝕性

 a. 均勻(yun)腐蝕

  ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在氧化性環境中耐蝕性強。然而在非氧化酸及活化作用的溶液中耐蝕弱，只能作為制造醋酸用設備的耐蝕材料。

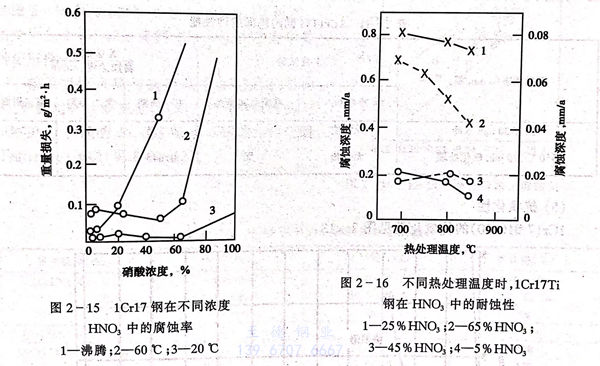

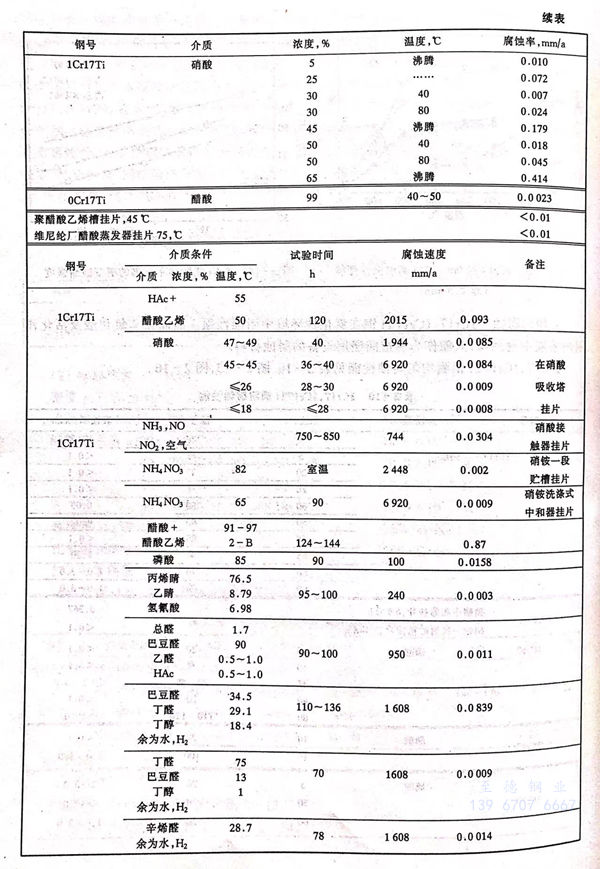

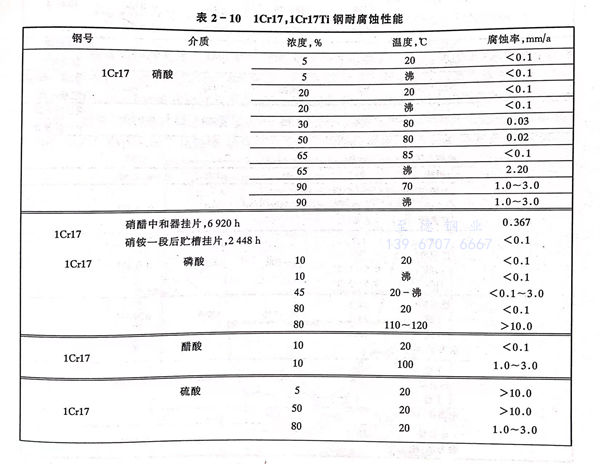

  ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼耐均勻腐蝕性能見表2-10，圖2-15，圖2-16。

   ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在硫酸溶液中使用，室溫時允許使用濃度在0.5％以下，90％以上，66℃以下允許使用的濃度0.1％以下95％以上。在硝酸溶液中，HNO₃濃度＜20％時可用至沸騰溫度，20％～40％，使用溫度＜70℃，40％～70％，＜60℃。

 b. 耐晶間(jian)腐蝕

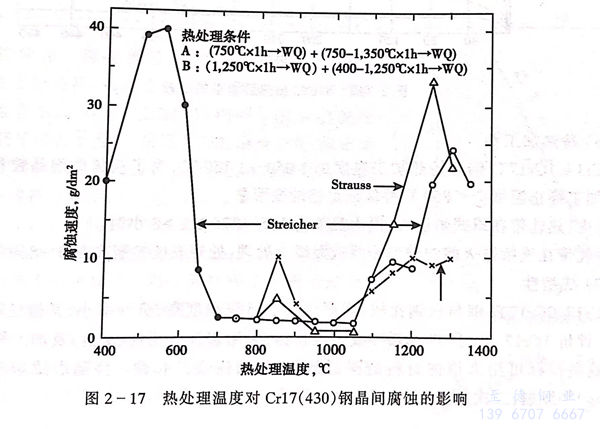

  鐵素體不銹鋼中C，N溶解度比奧氏體不銹(xiu)鋼小，而由于Cr，C等在鐵素體中擴散速度快，容易生成碳化物和氮化物，因此表現出晶間腐蝕特性與奧氏體不銹鋼不同。圖2-17指出10Cr17鋼敏化溫度范圍在400～600℃附近，在1100℃以上高溫區暴露也產生敏化，此敏化的高溫區，是冷卻途中通過400～600℃時生成碳化物的結果，此碳化物生成極快。在700～850℃溫度區穩定化處理，碳化物生成時產生的Cr貧化，由于Cr的再擴散，敏化消失。(1Cr17Ti)437不銹鋼，由于低C加Ti穩定化，可抑制鋼的敏感性。

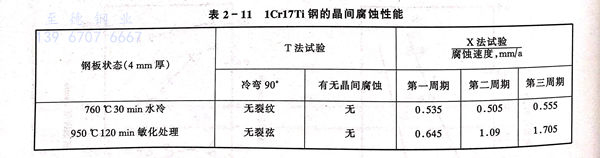

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在760～816℃退火處理在硫酸＋硫酸銅＋銅屑法，65％HNO₃法檢驗均無晶間腐蝕（見表2-11）。

五、抗氧(yang)化性

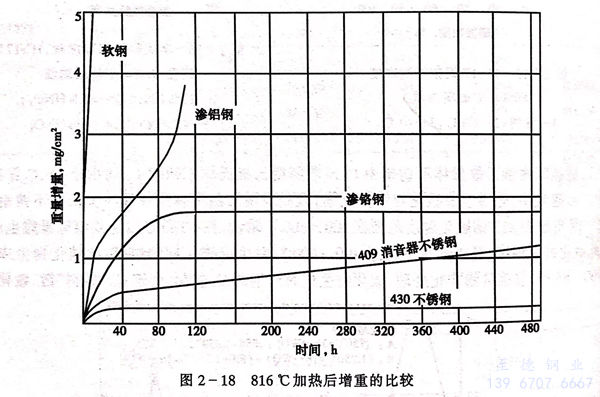

( 10Cr17)430不銹鋼的抗氧化性見圖2-18。

六、冷熱(re)加工(gong)性(xing)

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼開始熱加工溫度為1050～1150℃，為了獲得微細晶粒和較好的塑性，熱加工終止溫度應＜850℃并保證足夠的變形量。

  退(tui)火(huo)：熱軋帶在罩式爐退(tui)火(huo)，退(tui)火(huo)溫度(du)為825～875℃，＞8小時(shi)。

  冷(leng)軋帶(dai)在(zai)連續退火酸(suan)洗爐(lu)的冷(leng)線(xian)或混線(xian)上(shang)處理，處理溫(wen)度(du)控制在(zai)850～860℃。

七、成型性

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼與軟鋼比較，屈服強度和抗張強度高，延伸率小，其塑性基本與軟鋼相似。評價10Cr17,0Cr17Ti薄板冷成型性指標，采用塑性應變比（y值）及加工硬化指數（n值）。這些指標可用來描述材料的深拉伸性、脹形性及擴孔性。伴隨著成型還出現皺折（ridging）和縱裂（二次加工性）問題。

a. 脹形(xing)性(xing)

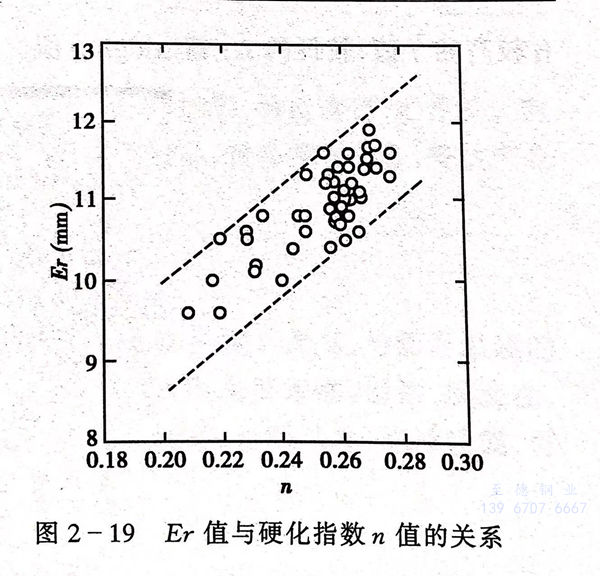

( 10Cr17)430不銹鋼 n值為0.21～0.22，(1Cr17Ti)437不銹鋼的n值為0.22～0.23，較430不銹鋼稍大些（見表2-11）。n值和Er值之間關系如圖2-19所示，板厚0.6～1.0mm，Er值隨n值變化在9.0～12。顯然10Cr17不(bu)銹鋼(gang)板有著中等的脹形性。

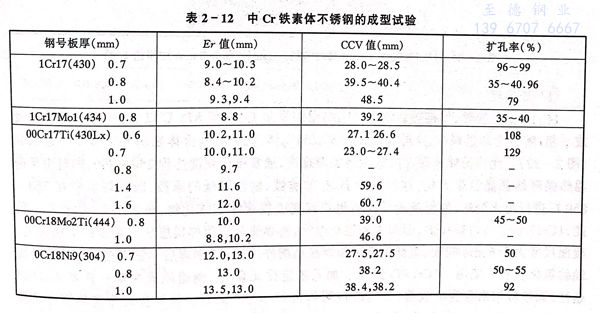

 使用陰模直徑(jing)與直徑(jing)幾乎相(xiang)同的(de)球底沖(chong)頭(tou)，如選用有效(xiao)潤滑油，430不(bu)銹鋼板可以得到與304不(bu)銹鋼相(xiang)同的(de)Er值。日本不(bu)銹鋼公司記載(zai)了(le)Er值的(de)資料（見(jian)表2-12）。

 b. 深拉伸性

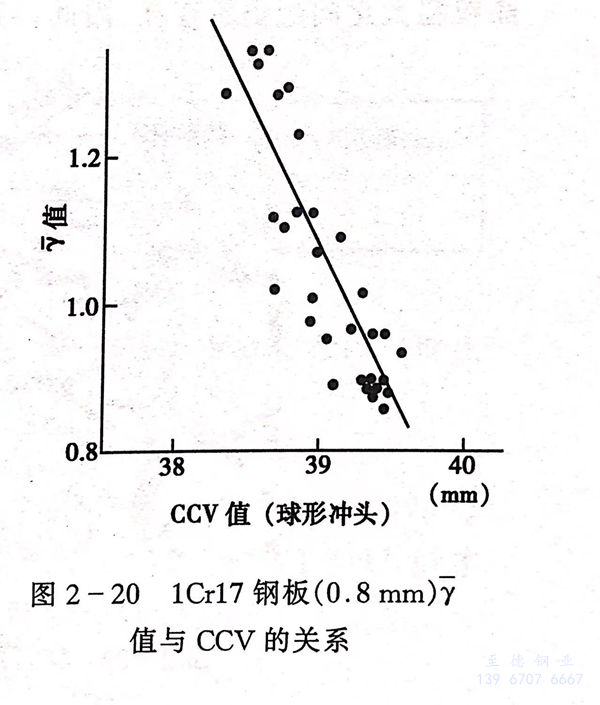

  深拉(la)伸(shen)性（CCV值(zhi)(zhi)(zhi)）與塑性應(ying)變比（值(zhi)(zhi)(zhi)）有密(mi)切的關系（見(jian)圖2-20），γ值(zhi)(zhi)(zhi)愈(yu)大，深拉(la)伸(shen)愈(yu)好（CCV值(zhi)(zhi)(zhi)愈(yu)小）。( 1Cr17)430不(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)銹(xiu)鋼的γ值(zhi)(zhi)(zhi)n值(zhi)(zhi)(zhi)見(jian)表2-11。為獲得較大y值(zhi)(zhi)(zhi)，應(ying)采用合(he)理的冶金工藝，保證冷(leng)軋(ya)薄板(ban)有較大織構系數｛111｝／｛110｝比，就能得到較大的值(zhi)(zhi)(zhi)和較小的各向異性。

 c. 皺折(zhe)

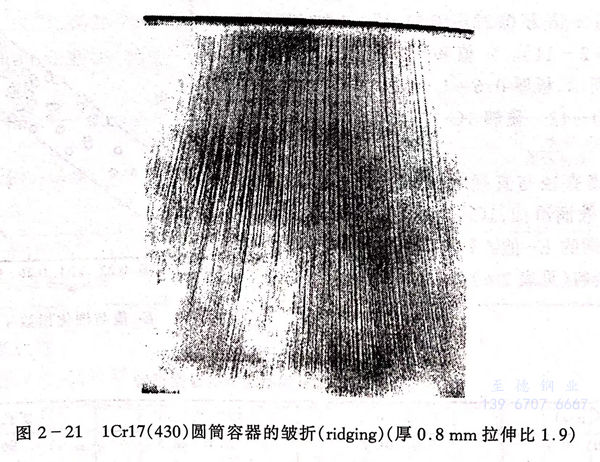

  430和437鐵素體不銹(xiu)鋼薄(bo)板，拉(la)伸加工，深拉(la)伸加工時容(rong)易引起(qi)皺(zhou)折（ridging），這(zhe)種波(bo)紋狀起(qi)伏是沿著(zhu)延伸方(fang)向如圖2-21。皺(zhou)折程度與鋼的(de)(de)成分，鋼鑄造組織，熱軋(ya)，退火工藝，冷軋(ya)工藝有(you)(you)關，受冷軋(ya)薄(bo)板織構系數｛111｝／｛110｝比的(de)(de)影響，皺(zhou)折不僅損(sun)壞制品外(wai)觀，而且在(zai)皺(zhou)折顯著(zhu)的(de)(de)地方(fang)容(rong)易引起(qi)破損(sun)。因此(ci)，對冷成型器件(jian)，特別是深拉(la)伸制品用的(de)(de)Cr17鋼板，應保證材(cai)料有(you)(you)較高的(de)(de)y值，較低的(de)(de)Δy值、ridging值。

八、焊接性(xing)

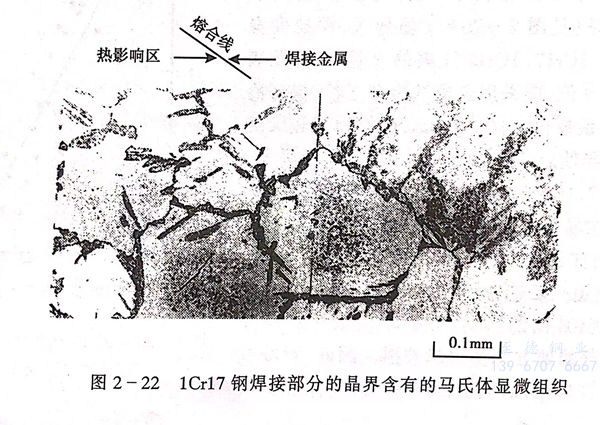

 ( 10Cr17)430不銹鋼焊接時，焊接熱影響區（HAZ）組織發生變化，即875℃以上，一部分組織轉變成γ相，隨后冷卻過程中，這部分γ相轉變成馬氏體，此條狀馬氏體在晶界上多呈不連續狀（圖2-22）。此馬氏體相硬度隨碳量增加而提高，通常維氏硬度達到250～300，同時由于高溫熱循環結晶晶粒粗大化，這都成為HAZ的脆性、韌性降低的原因，因此焊后應在750～850℃進行退火處理，使板條狀馬氏體組織轉變成鐵素體＋碳化物，改善HAZ的脆性。因此，430不銹鋼是可以焊接的，但通常采用小電流，高焊速并使用焊接層次盡量少的焊接工藝。截面尺寸大于6mm的板、管材不宜用作焊接結構件。430不銹鋼焊后不適于在導致其晶間腐蝕的氧化性酸中使用。(1Cr17Ti)437不銹鋼由于加入穩定化元素Ti，鋼組織成為單一鐵素體，HAZ延性，韌性可相當程度的改善。437不銹鋼可焊性較430不銹鋼好。但焊接時高溫熱循環結晶晶粒粗大化問題仍然存在，因此，與430不銹鋼一樣，焊接時限制板厚，焊接熱量輸入。

九、用(yong)途(tu)

  主要(yao)用于(yu)生產硝酸、硝銨的化(hua)工設備，如吸(xi)收(shou)塔(ta)，熱(re)交換器(qi)(qi)，酸槽(cao)，輸送管(guan)道，貯(zhu)槽(cao)等(deng)。薄(bo)板廣泛用于(yu)建筑內裝(zhuang)修，日用辦公(gong)設備，廚房(fang)設備、器(qi)(qi)具(ju)，電氣制品，食品陳列裝(zhuang)備，餐飲(yin)產業(ye)的冷(leng)凍冷(leng)藏車(che)，器(qi)(qi)具(ju)，汽車(che)裝(zhuang)飾，氣體燃燒(shao)器(qi)(qi)等(deng)。
