UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼與022Cr25Ni7Mo4N（SAF 2507）相比，鉬含量稍低，但加入了約1.5％的Cu，使其耐還原性介質，如耐硫酸腐蝕等的性能有明顯增加，在一些環境中，耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N＋的PREN≥40。

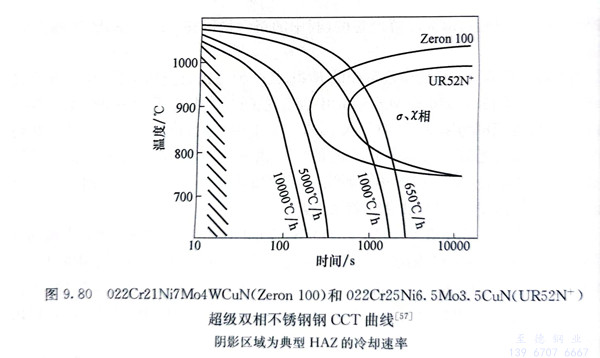

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經適宜的固溶處理后的組織具有a／y近于1的雙相結構，從該鋼的CCT曲線（圖9.80）可以看出，當冷卻速率不超過1000℃／h，會有σ、X等金屬間相析出。由于該鋼中不含鎢，故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。該鋼經固溶處理后的室溫力學性能：Rm＝840MPa、Rp0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。




 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優于SAF 2507和Zeron 100等超級雙相不銹鋼，在工業磷酸中優于超級奧氏體不銹鋼URB66，其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N＋鋼耐應力腐蝕性能比奧氏體不銹鋼316L要好得多。


 UR52N、022Cr25Ni6.5Mo3.5CuN 雙(shuang)相鋼(gang)(gang)的熱加工性能(neng)較不(bu)含銅的這類鋼(gang)(gang)稍差，熱加工溫度不(bu)宜太(tai)高(gao)，以(yi)1000～1150℃為(wei)宜，熱成形后一般(ban)需再經熱處理。該鋼(gang)(gang)的熱處理工藝為(wei)1100℃加熱，保(bao)溫后急冷(leng)。對于該鋼(gang)(gang)厚度為(wei)35mm和150mm的中(zhong)、厚板，中(zhong)部的冷(leng)卻速率要不(bu)低于5000℃／h才能(neng)獲得-50℃時不(bu)低于50J的沖擊(ji)功，且沒有金屬中(zhong)間相的析出。
