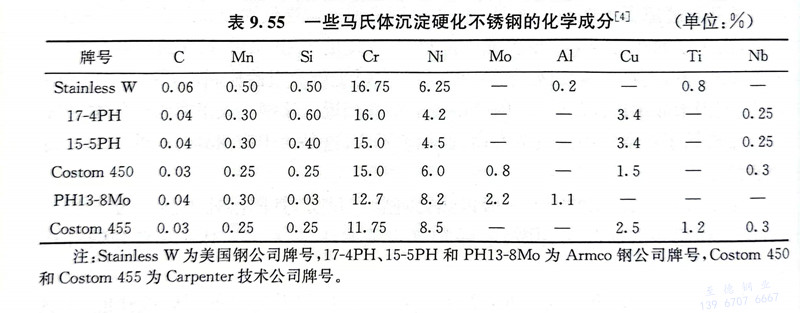

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

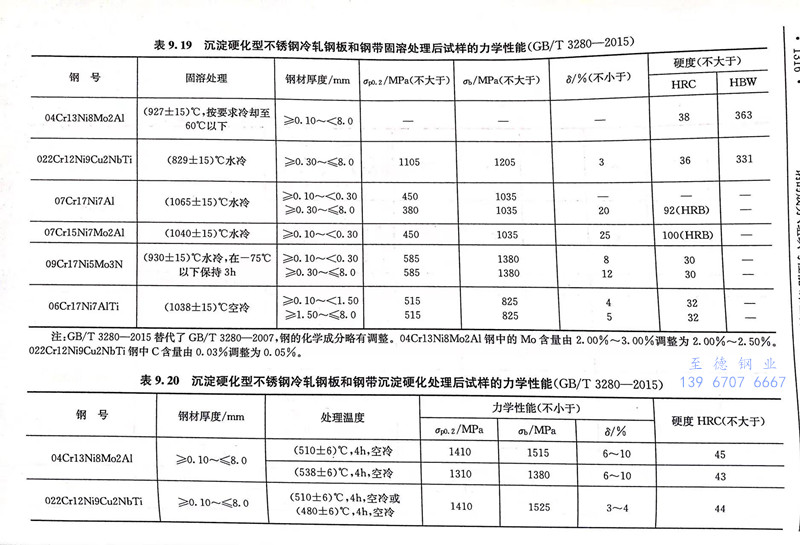

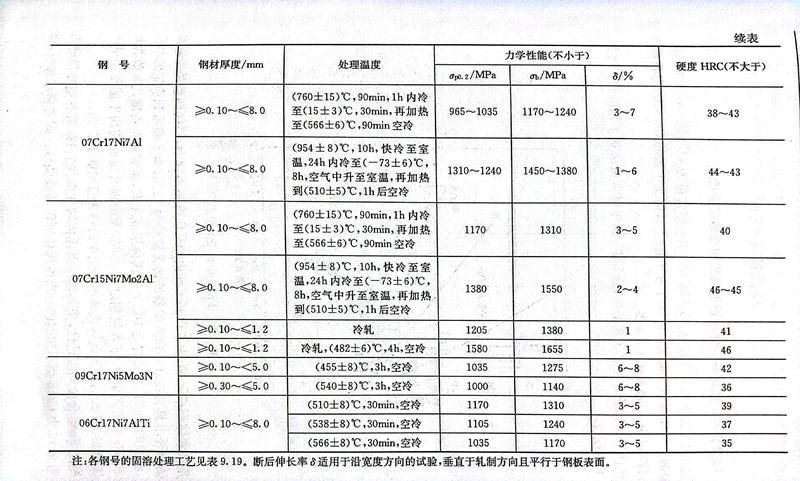

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在溫(wen)度區間900～1260℃極易鍛造，適宜的鍛造加(jia)熱和均(jun)熱溫(wen)度為1040～1150℃，終鍛溫(wen)度應控制在815～925℃，可(ke)獲得較(jiao)細的晶粒(li)尺(chi)寸，鍛后(hou)(hou)(hou)空冷。鍛后(hou)(hou)(hou)應進(jin)行固(gu)溶處(chu)理，固(gu)溶溫(wen)度為816～843℃，隨后(hou)(hou)(hou)快冷，若截面較(jiao)小可(ke)以水(shui)淬，組織(zhi)為全馬(ma)氏體組織(zhi)，硬度為30～35HRC。生(sheng)產企(qi)業一般均(jun)以固(gu)溶狀態(tai)的產品供貨，用戶加(jia)工后(hou)(hou)(hou)只需進(jin)行時效處(chu)理以獲得最后(hou)(hou)(hou)的性能。時效溫(wen)度可(ke)在480～560℃選擇，保溫(wen)4h，空冷，時效后(hou)(hou)(hou)的尺(chi)寸變化僅(jin)為-0.001mm／mm。固(gu)溶和時效處(chu)理后(hou)(hou)(hou)鋼的力學性能見(jian)表(biao)9.19和表(biao)9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在固(gu)(gu)溶(rong)處理(li)(li)后可(ke)以立即(ji)進(jin)(jin)(jin)行(xing)冷(leng)作加(jia)工(gong)。對于深沖或脹(zhang)形工(gong)藝(yi)，由(you)于變形是局部的，加(jia)工(gong)后須進(jin)(jin)(jin)行(xing)二次固(gu)(gu)溶(rong)處理(li)(li)（退(tui)火）。其他冷(leng)加(jia)工(gong)，如冷(leng)拉(la)、冷(leng)軋，因為在固(gu)(gu)溶(rong)狀(zhuang)態的加(jia)工(gong)硬化率(lv)低，可(ke)進(jin)(jin)(jin)行(xing)較(jiao)大變形量的冷(leng)加(jia)工(gong)，獲得較(jiao)高的強度，而(er)不需二次固(gu)(gu)溶(rong)處理(li)(li)。最后進(jin)(jin)(jin)行(xing)時效處理(li)(li)。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼可焊(han)性優良，可采用同成分(fen)的焊(han)接(jie)材(cai)料進行焊(han)接(jie)，一般不需焊(han)前預熱和焊(han)后熱處理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
