沉(chen)淀硬(ying)化(hua)(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)是(shi)一類含(han)沉(chen)淀硬(ying)化(hua)(hua)元素（Cu、Al、Ti、Nb）的(de)(de)鐵鉻鎳(nie)合金，可以通(tong)過熱(re)處(chu)理強化(hua)(hua)，此(ci)類鋼(gang)(gang)具(ju)有(you)高(gao)強度、足夠的(de)(de)韌(ren)性和適宜的(de)(de)耐蝕(shi)性。主(zhu)要(yao)(yao)應(ying)用于宇航工業和一些高(gao)技術(shu)產業。 沉(chen)淀硬(ying)化(hua)(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)可區分為馬(ma)(ma)氏體(ti)(ti)、半奧氏體(ti)(ti)和奧氏體(ti)(ti)沉(chen)淀硬(ying)化(hua)(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)三(san)種主(zhu)要(yao)(yao)類型，近年來又出(chu)現(xian)(xian)了(le)(le)鐵素體(ti)(ti)沉(chen)淀硬(ying)化(hua)(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)。在(zai)馬(ma)(ma)氏體(ti)(ti)沉(chen)淀不(bu)(bu)銹(xiu)鋼(gang)(gang)中，基于馬(ma)(ma)氏體(ti)(ti)時效(xiao)鋼(gang)(gang)的(de)(de)經(jing)驗，近年來出(chu)現(xian)(xian)了(le)(le)馬(ma)(ma)氏體(ti)(ti)時效(xiao)不(bu)(bu)銹(xiu)鋼(gang)(gang)，與前者(zhe)比較(jiao)，后者(zhe)碳含(han)量較(jiao)低，其強化(hua)(hua)手(shou)段主(zhu)要(yao)(yao)是(shi)靠金屬間化(hua)(hua)合物析出(chu)，且熱(re)處(chu)理簡單(dan)。
022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼是一種超低碳型馬氏體沉淀硬化不銹鋼，固溶處理后單次時效即可獲得高的屈服強度與高的塑韌性的良好配合。此外(00Cr12Ni8Cu2TiNb) Custom 455 不銹鋼具有良好的耐蝕性，尤其是耐應力腐蝕性能。此鋼長時服役溫度為450℃，瞬時使用溫度可達800℃。00Cr12Ni8Cu2TiNb 不銹鋼具有良好的工藝性能，易于生產棒、絲、板、帶和鑄件等冶金產品。在零部件制造過程中易于成形、加工和焊接。它主要應用于要求耐蝕不銹的承力部件。
一、化學成分
00Cr12Ni8Cu2TiNb、 Custom 455 不(bu)銹鋼(gang)的化學成(cheng)分見表5-41。
二(er)、室溫力學(xue)性能

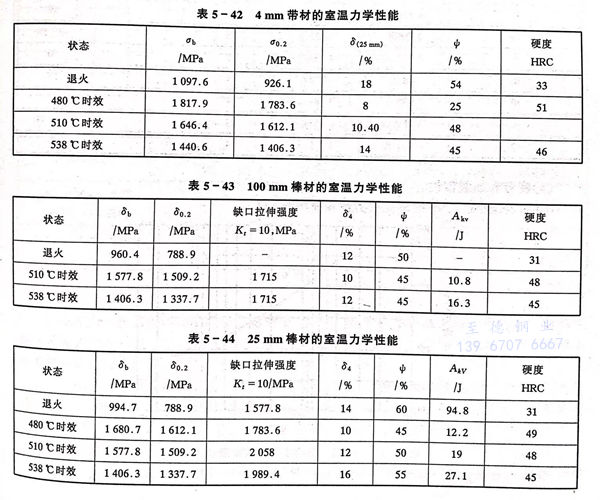

022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫力學性能見表5-42至表5-46。
三、疲勞和(he)斷裂(lie)韌性

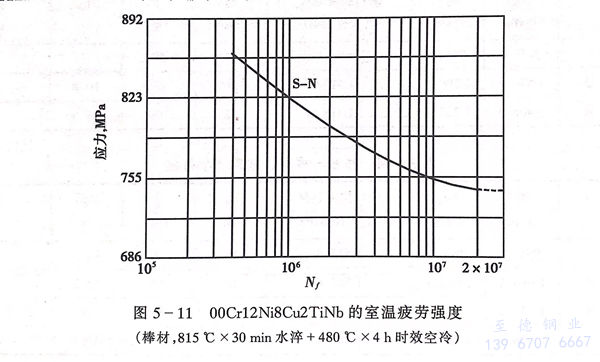

022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫疲勞性能見圖 5-11。

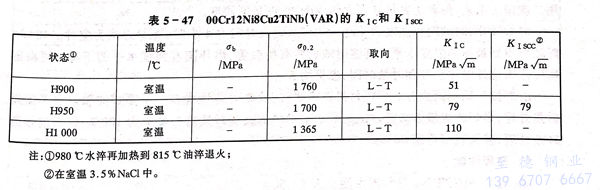

022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的斷裂韌性和應力腐蝕門檻值見表 5-47。
四、高溫(wen)力學性能

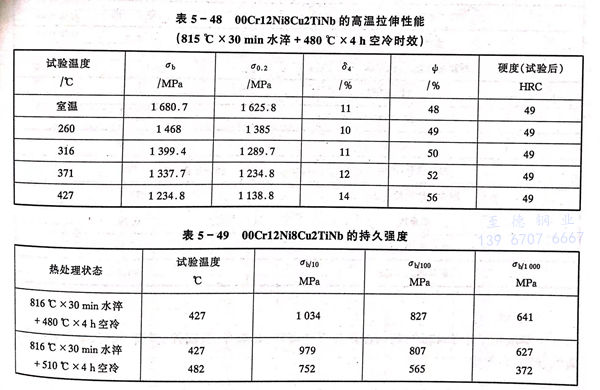

022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的高溫瞬時拉伸性能見表 5-48 。持久強度見表 5-49 。
五、工藝性能
a. 熱加工(gong)
在馬氏體沉淀(dian)硬化不銹鋼中，此鋼是屬于最易(yi)熱(re)加(jia)工(gong)(gong)的一種材料(liao)。熱(re)加(jia)工(gong)(gong)溫度范(fan)圍為900～1260℃，為獲得(de)良好的力學性(xing)能(neng)，應(ying)在1040～1150℃加(jia)熱(re)。為了獲得(de)細小(xiao)晶粒和熱(re)處理后(hou)的最佳性(xing)能(neng)，終加(jia)工(gong)(gong)溫度應(ying)在815～950℃。
b. 冷加(jia)工(gong)

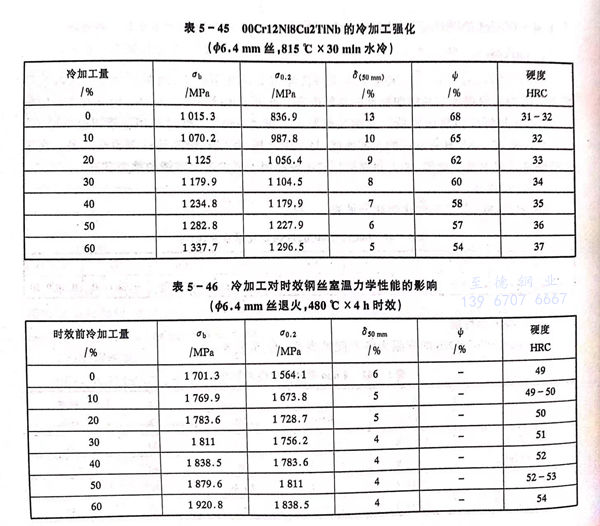

盡(jin)管此鋼在退火(huo)狀態下是(shi)馬氏體組織，但鋼的(de)(de)硬(ying)度(du)僅(jin)為30～35HRC，易于進(jin)行(xing)冷(leng)加工，鋼的(de)(de)冷(leng)加工硬(ying)化傾(qing)向很低（見表(biao)5-45），不需(xu)中間退火(huo)即可進(jin)行(xing)較大變(bian)形(xing)量的(de)(de)冷(leng)加工，最(zui)終(zhong)熱處(chu)理前進(jin)行(xing)冷(leng)變(bian)形(xing)，可獲得(de)較高(gao)的(de)(de)拉伸強度(du)和(he)屈服強度(du)。
c. 熱(re)處理(li)
00Cr12Ni8Cu2TiNb、 Custom 455 不銹鋼(gang)的退(tui)火和時效處理(li)制度(du)較簡(jian)單。
退火：816～843℃×30min，水冷(leng)。對(dui)大截面尺寸的鋼材，為獲得(de)良好的橫向(xiang)性(xing)能(neng)，可采(cai)用二(er)次(ci)退火工藝(yi)，980℃水冷(leng)后再加熱到816℃水冷(leng)。對(dui)于棒、帶等大多(duo)數(shu)產品沒有必(bi)要采(cai)用二(er)次(ci)退火工藝(yi)，但此工藝(yi)可獲得(de)大約(yue)30HRC的最低硬(ying)度。
時(shi)效(xiao)(xiao)硬化：時(shi)效(xiao)(xiao)硬化溫(wen)度(du)為480～540℃，時(shi)效(xiao)(xiao)時(shi)間為4小時(shi)，冷卻方式為空(kong)冷。480℃時(shi)效(xiao)(xiao)可得到最高的強度(du)水平。高溫(wen)時(shi)效(xiao)(xiao)韌性有所改善(shan)，但伴(ban)隨著強度(du)水平的下降。可根據實際需求選擇時(shi)效(xiao)(xiao)溫(wen)度(du)和時(shi)效(xiao)(xiao)時(shi)間，參見圖5-10。
d. 焊接
采用同成分的焊(han)(han)(han)(han)接(jie)(jie)材料進行(xing)焊(han)(han)(han)(han)接(jie)(jie)，此鋼(gang)可焊(han)(han)(han)(han)性優良(liang)。不需焊(han)(han)(han)(han)前預(yu)熱也不需焊(han)(han)(han)(han)后(hou)熱處(chu)理，最好的焊(han)(han)(han)(han)接(jie)(jie)方(fang)法為TIG。焊(han)(han)(han)(han)后(hou)的帶(dai)經退火和時效(xiao)(xiao)接(jie)(jie)頭效(xiao)(xiao)率為100％，焊(han)(han)(han)(han)后(hou)的帶(dai)經時效(xiao)(xiao)處(chu)理，接(jie)(jie)頭效(xiao)(xiao)率可達(da)80％。
六、物理性能

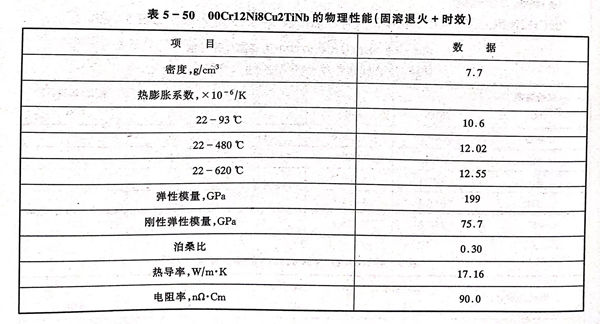

022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的物理性能見表5-50。
七、應(ying)用
022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼主要應用于小于425℃的耐蝕高強度零部件，如墊片、緊固件、彈簧、閥門，以及裝配件、高性能軸、齒輪等。
