07Cr12Ni4Mn5Mo3Al（亦稱69111）是我(wo)國在(zai)20世紀(ji)70年代(dai)為滿足宇航工業的(de)(de)需要而開發出(chu)的(de)(de)一種(zhong)節鎳型半奧氏體(ti)沉淀硬化不銹鋼(gang)，鋼(gang)中加(jia)(jia)入(ru)5％的(de)(de)錳(meng)代(dai)替部分鎳。該鋼(gang)的(de)(de)高溫(wen)(wen)塑性(xing)良好(hao)，可在(zai)850～1120℃溫(wen)(wen)度區間進行(xing)加(jia)(jia)工。

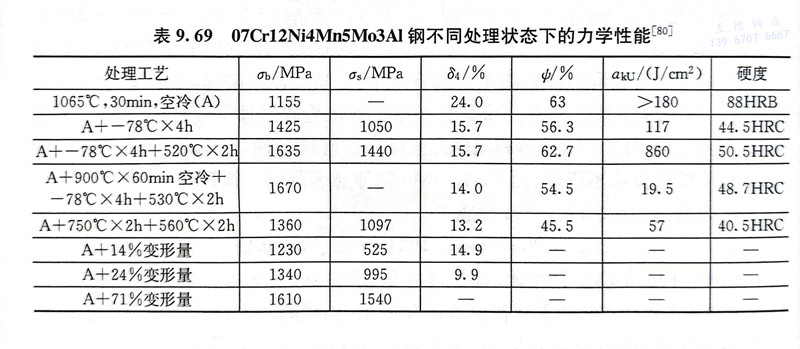

  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼適宜的(de)固(gu)(gu)溶溫度為1050℃，固(gu)(gu)溶狀(zhuang)(zhuang)態(tai)中的(de)δ相(xiang)為5％～10％，M，點約為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼不(bu)同處理狀(zhuang)(zhuang)態(tai)下的(de)力學性能。

  07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼經1050℃固溶(rong)，-70℃冷處(chu)理后(hou)的(de)(de)組織為(wei)馬氏(shi)(shi)體(ti)(ti)、δ相(xiang)(xiang)(xiang)和(he)(he)(he)殘余奧氏(shi)(shi)體(ti)(ti)。該鋼400～600℃時(shi)(shi)效(xiao)2h，在(zai)(zai)(zai)馬氏(shi)(shi)體(ti)(ti)中(zhong)析出(chu)點狀(zhuang)(zhuang)和(he)(he)(he)片(pian)狀(zhuang)(zhuang)沉淀(dian)物，而在(zai)(zai)(zai)8相(xiang)(xiang)(xiang)中(zhong)析出(chu)的(de)(de)片(pian)狀(zhuang)(zhuang)沉淀(dian)物要(yao)比馬氏(shi)(shi)體(ti)(ti)中(zhong)沉淀(dian)物尺寸粗大。TEM分析證明，片(pian)狀(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)J相(xiang)(xiang)(xiang)，點狀(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)（Ni，Mn）Al化(hua)合物，530℃時(shi)(shi)效(xiao)出(chu)現硬度峰值。時(shi)(shi)效(xiao)反(fan)應是(shi)在(zai)(zai)(zai)馬氏(shi)(shi)體(ti)(ti)和(he)(he)(he)δ相(xiang)(xiang)(xiang)中(zhong)進行的(de)(de)，530℃時(shi)(shi)效(xiao)6h，組織中(zhong)出(chu)現逆轉(zhuan)變(bian)奧氏(shi)(shi)體(ti)(ti)。J相(xiang)(xiang)(xiang)是(shi)由純Fe層和(he)(he)(he)純Cr層交替組成的(de)(de)一種新相(xiang)(xiang)(xiang)。07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼在(zai)(zai)(zai)固溶(rong)狀(zhuang)(zhuang)態下(xia)具有良(liang)好的(de)(de)加(jia)工(gong)成形(xing)性(xing)能(neng)和(he)(he)(he)焊接性(xing)能(neng)。經過適量的(de)(de)冷變(bian)形(xing)、冷處(chu)理和(he)(he)(he)時(shi)(shi)效(xiao)處(chu)理后(hou)，可獲得超高強(qiang)度，適合于(yu)制造350℃以下(xia)工(gong)作的(de)(de)飛行器構件、彈性(xing)元件等。
