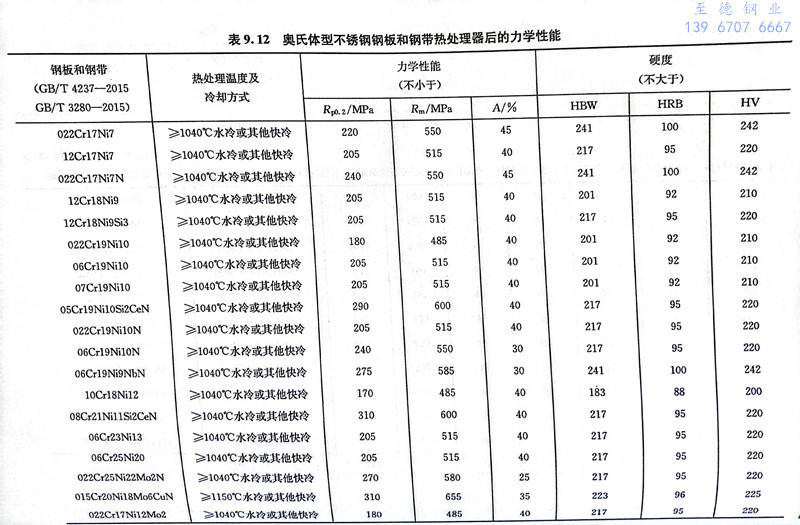

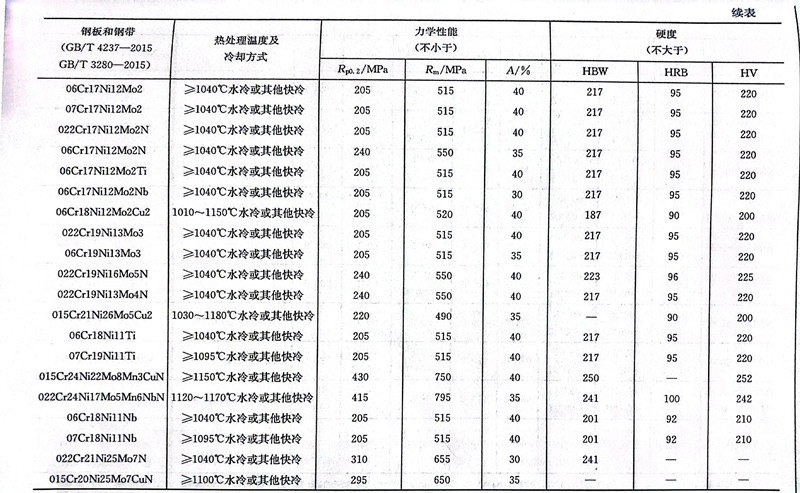

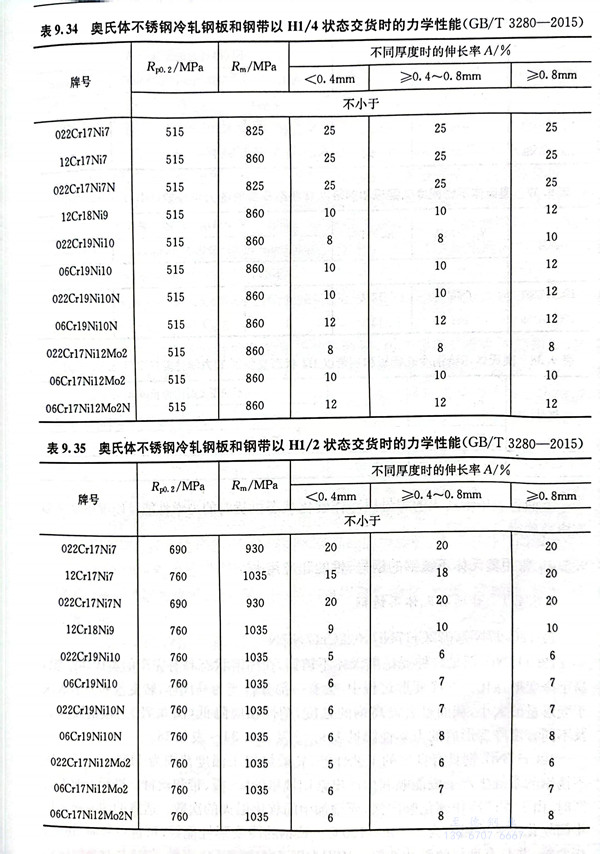

(06Cr17Ni12Mo2)316不(bu)銹(xiu)鋼(gang)和(022Cr17Ni12Mo2)316L不(bu)銹鋼是常用的奧氏體鋼,具有良好的強度、塑性、韌性和冷成形性能及良好的低溫性能。這兩種鋼的固溶態及冷變形H1/4和H1/2狀態的力學性能見表9.12、表9.34及表9.35。圖9.76為(06Cr17Ni12Mo2)316不銹鋼的冷作硬化性能。
(06Cr17Ni12Mo2)316不銹鋼(gang)和(022Cr17Ni12Mo2)316L不銹鋼(gang)是在18Cr-8Ni奧氏體不銹鋼的基礎上加入了2%Mo,獲得了良好的耐還原性介質腐蝕和耐點蝕的能力,在各種有機酸、無機酸、堿、鹽類(如亞硫酸、硫酸、磷酸、甲酸、鹵素鹽等),以及海水中均具有適宜的耐蝕性。這兩種鋼在還原性酸性介質中的耐蝕性遠優于304不銹鋼和304L不(bu)銹鋼。
(06Cr17Ni12Mo2)316不(bu)銹鋼(gang)和(022Cr17Ni12Mo2)316L不銹(xiu)鋼是制造合成纖維、石油化工、紡織、化肥、造紙、印染及原子能等工業用設備的重要耐蝕材料。這兩種鋼均具有良好的熱加工性能,鋼的熱塑性良好,過熱敏感性低。由于鋼中鉬含量較高,其變形抗力較18Cr-8Ni奧氏體不銹鋼明顯提高。這兩種鋼的冷加工性能亦良好,可進行冷軋、冷拔、深沖、彎曲等冷加工和成形工藝,焊接性能良好。為保持良好的耐晶間腐蝕性能,焊后應進行固溶處理,若不允許熱處理,應選用超低碳的022Cr17Ni12Mo2鋼。
(07Cr17Ni12Mo2)316H不銹鋼(gang)與(06Cr17Ni12Mo2)316不銹鋼(gang)相(xiang)比,其(qi)碳(tan)含量(liang)由(you)不大于0.08%調整為0.04%~0.10%。該(gai)鋼(gang)耐高溫(wen)性能(neng)良(liang)好。07Cr17Ni12Mo2 鋼(gang)用于制作(zuo)加(jia)熱釜(fu)、鍋爐、硬質合(he)金(jin)傳送帶等。
至德(de)鋼(gang)業,我們根(gen)據您的實際需求,給(gei)出參考建議,為(wei)您提供高(gao)性(xing)價比的不銹鋼(gang)管道及配(pei)件(jian)。
