奧氏體型不(bu)銹鋼(gang)與碳鋼(gang)相比(bi)，在物理性能上有很(hen)大(da)差異(yi)，前者在焊接(jie)過程中會產生較大(da)的(de)變形和(he)顯著(zhu)的(de)焊后(hou)收縮(suo)。


  18-8型不(bu)銹鋼焊后產生很大變形和收縮的根本原因是由于其膨脹系數較大，約比碳鋼高出40％；其次是其熱導率低，約為碳鋼的1/3，導致焊接熱場的高溫區擴大并且溫度梯度較大。事實證明，焊接變形量的大小與焊接參數、焊接次序的正確性、操作的合理性都有一定的關系。


  為了盡量減少18-8型不(bu)銹鋼焊接變形和焊后收縮引起的焊件尺寸的不足，對接接頭的焊接構件要留有足夠的收縮余量。例如，按《鍋爐壓力容器壓力管道焊工考試與管理規則》，焊工要進行操作技能考試，在培訓中進行平板焊操作時，為了實現單面焊雙面成形的封底焊縫，按表3-1所示選用兩種不同材料的板材和相同尺寸的試板，坡口尺寸，不同的始焊端／終焊端的間隙和反變形量，焊工經過短時培訓后均達到考試要求，一次合格率超過95％。說明18-8型不銹鋼比Q234鋼有較大的變形量和焊后收縮量。

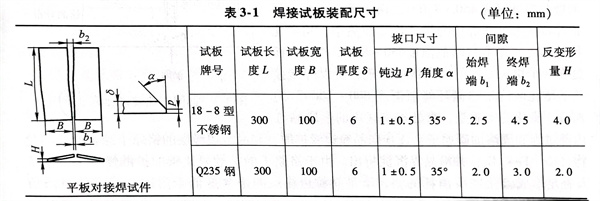

表 1.jpg


  如果(guo)(guo)焊后(hou)變形量(liang)超過允(yun)許(xu)值，就必須矯(jiao)(jiao)正變形。矯(jiao)(jiao)正的(de)(de)方法有局部加熱(re)(re)矯(jiao)(jiao)正和冷(leng)矯(jiao)(jiao)正兩(liang)種。在矯(jiao)(jiao)正18-8型(xing)不銹(xiu)鋼(gang)(gang)的(de)(de)焊接變形時，如果(guo)(guo)該焊接結構(gou)對耐(nai)蝕性有要(yao)求時，建議不采(cai)用(yong)熱(re)(re)矯(jiao)(jiao)正的(de)(de)方法。這是由于熱(re)(re)矯(jiao)(jiao)正過程(cheng)中，若加熱(re)(re)溫(wen)度(du)控制不當(dang)，可(ke)導致焊接構(gou)件耐(nai)蝕性降低，這點要(yao)引起重(zhong)視。通常都是采(cai)用(yong)冷(leng)矯(jiao)(jiao)正的(de)(de)方法來(lai)矯(jiao)(jiao)正18-8型(xing)不銹(xiu)鋼(gang)(gang)焊接構(gou)件的(de)(de)變形，所使用(yong)冷(leng)矯(jiao)(jiao)正工具(ju)應采(cai)用(yong)膠木或同類型(xing)不銹(xiu)鋼(gang)(gang)錘(chui)。
