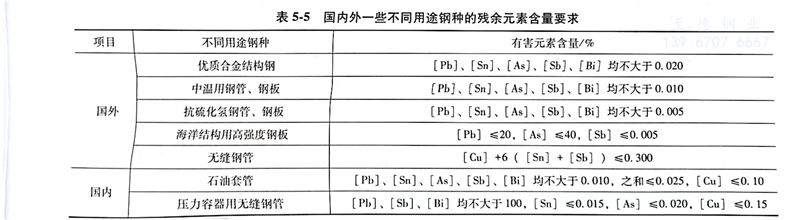

鋼中殘(can)余(yu)元素(su)Cu、Pb、Sn、As、Sb、Bi主要來(lai)源于(yu)廢(fei)鋼。鋼水凝固時，殘(can)余(yu)元素(su)易在(zai)晶界(jie)(jie)聚集，在(zai)中溫(wen)回火脆性(xing)區，殘(can)余(yu)元素(su)有足夠(gou)的(de)擴散能力，并(bing)逐漸由(you)晶內(nei)向晶界(jie)(jie)偏析，最終(zhong)導(dao)致晶界(jie)(jie)脆化，由(you)此降(jiang)低鋼的(de)力學性(xing)能，主要表現為鋼的(de)熱加(jia)工性(xing)能變壞、韌-脆性(xing)轉變溫(wen)度上升和沖(chong)擊功下降(jiang)。國(guo)內(nei)外一(yi)些不同(tong)用途鋼種(zhong)的(de)殘(can)余(yu)元素(su)的(de)含(han)量要求見表5-5。

  生產(chan)低(di)(di)殘余元(yuan)素鋼的(de)(de)主要(yao)措施有：盡量(liang)(liang)使用生鐵(tie)塊(kuai)、直接(jie)還原鐵(tie)（DRI，HBI）、鐵(tie)水、Fe3C、脫碳(tan)粒鐵(tie)、改(gai)性鐵(tie)等廢鋼代用品，用稀(xi)釋(shi)的(de)(de)辦(ban)法以(yi)降低(di)(di)鋼中(zhong)(zhong)殘余元(yuan)素的(de)(de)含量(liang)(liang)；采用廢鋼分(fen)選處(chu)理技術，將殘余元(yuan)素從廢鋼中(zhong)(zhong)分(fen)離出去，以(yi)降低(di)(di)鋼中(zhong)(zhong)殘余元(yuan)素的(de)(de)含量(liang)(liang)。
