球(qiu)墨(mo)鑄鐵承接(jie)管件結(jie)構型式與尺(chi)寸如下：

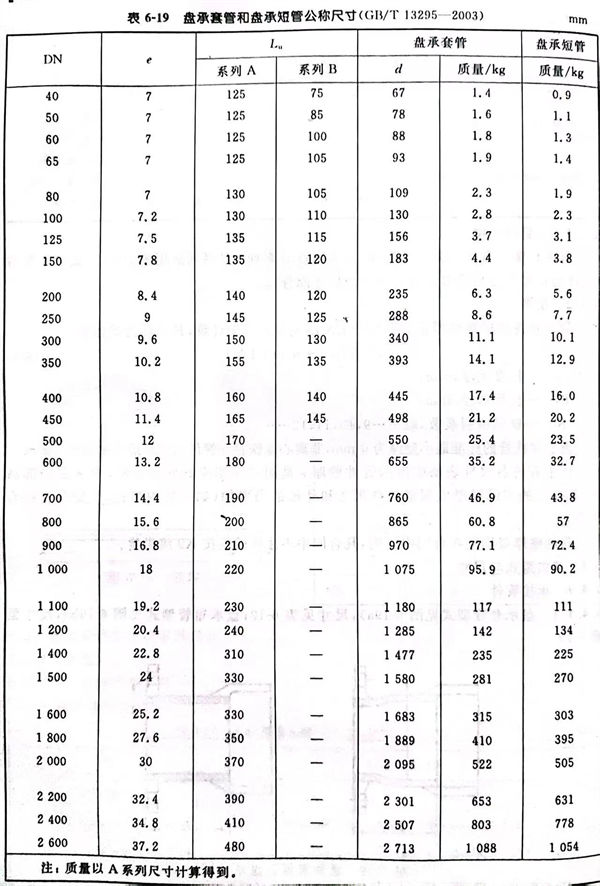

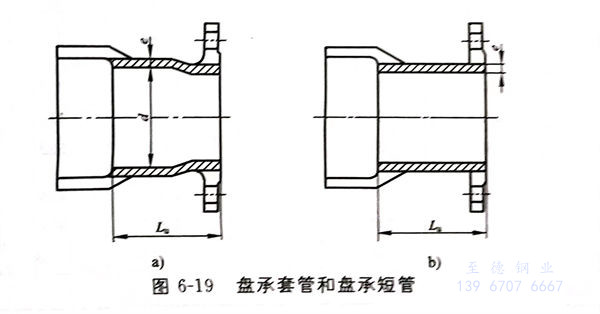

盤承套管(guan)型式見(jian)(jian)圖6-19a），尺(chi)(chi)寸見(jian)(jian)表6-19；盤承短管(guan)型式見(jian)(jian)圖6-19b），尺(chi)(chi)寸見(jian)(jian)表6-19。

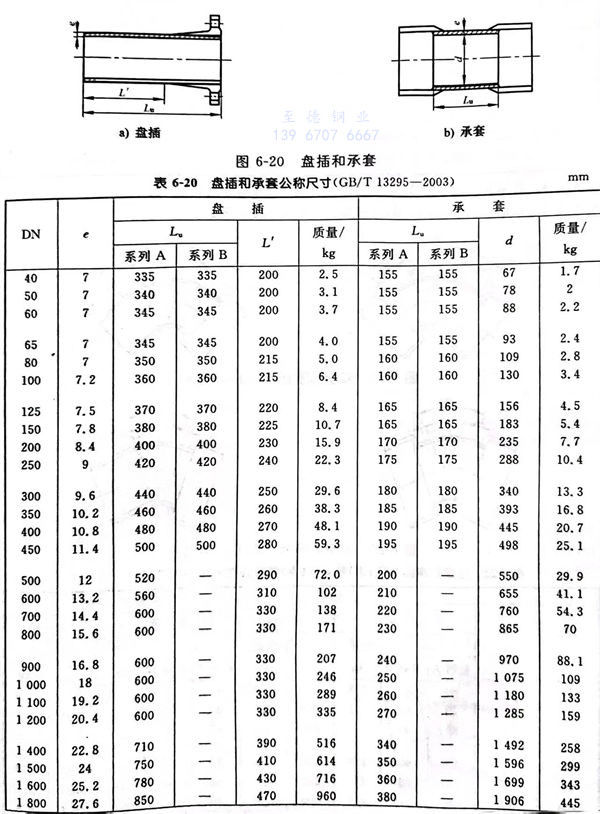

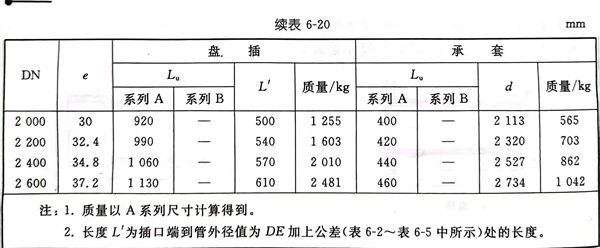

盤插型式見圖6-20a），尺寸見表6-20；承套型式見圖6-20b），尺寸見表6-20；

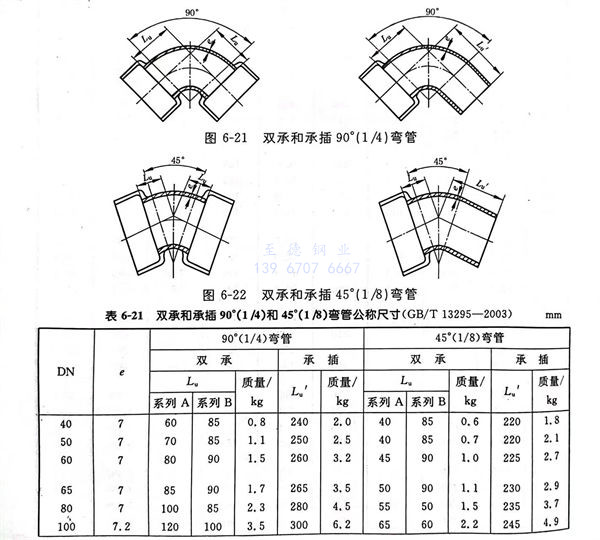

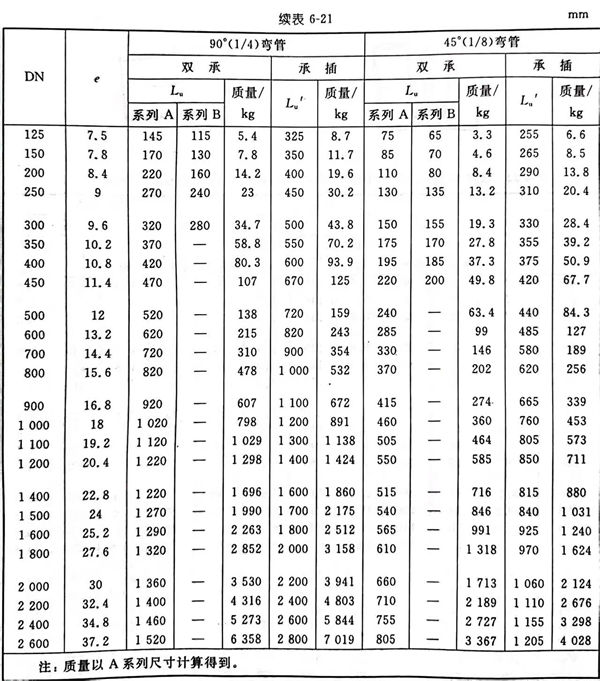

雙承(cheng)和承(cheng)插90°（1/4）彎管型式見圖6-21，尺寸見表6-21。雙承和(he)承插(cha)45°（1/8）彎管型式見(jian)圖(tu)6-22，尺寸(cun)見(jian)表6-21。

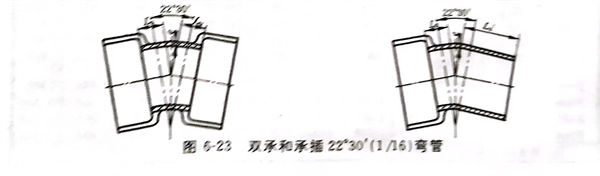

雙承和承插22°30＇（1/16）彎管型式見圖6-23，尺寸見表6-22。雙承(cheng)和(he)承(cheng)插11°15＇（1/32）彎管型式見(jian)圖6-24，尺寸見(jian)表6-22。

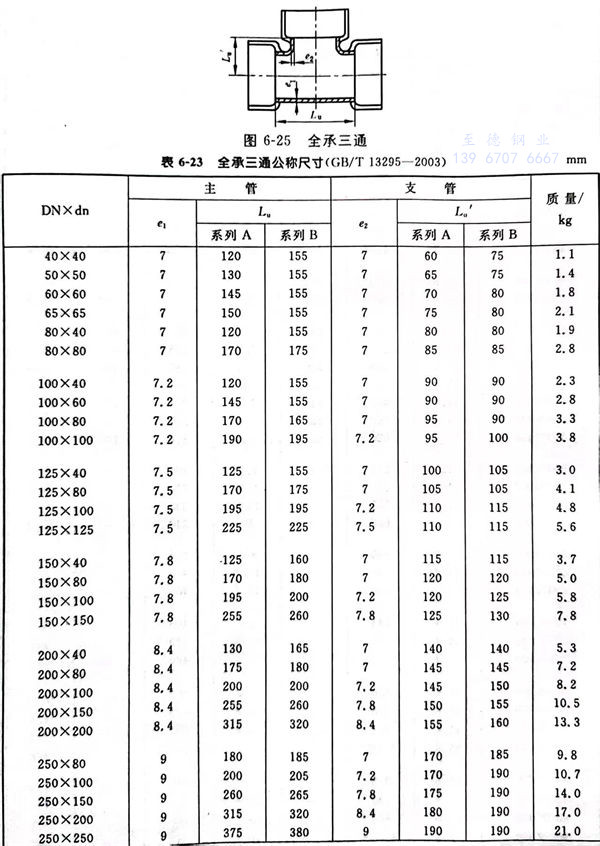

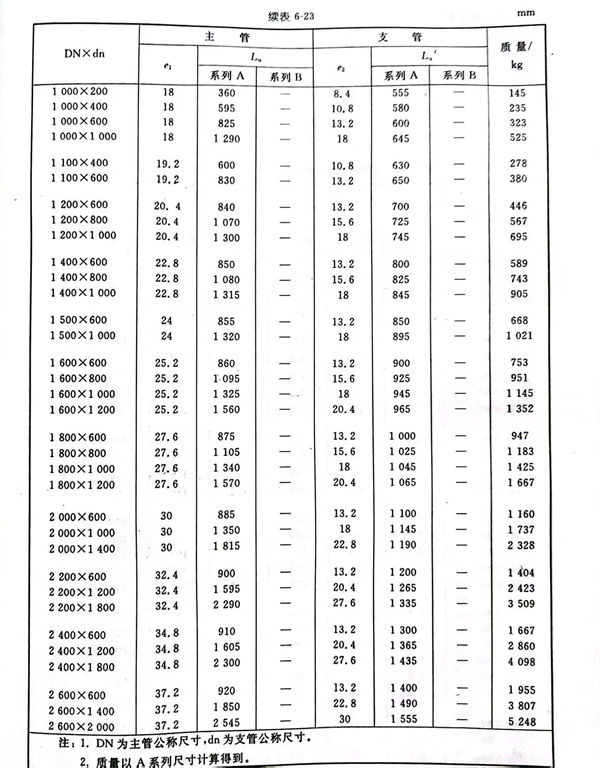

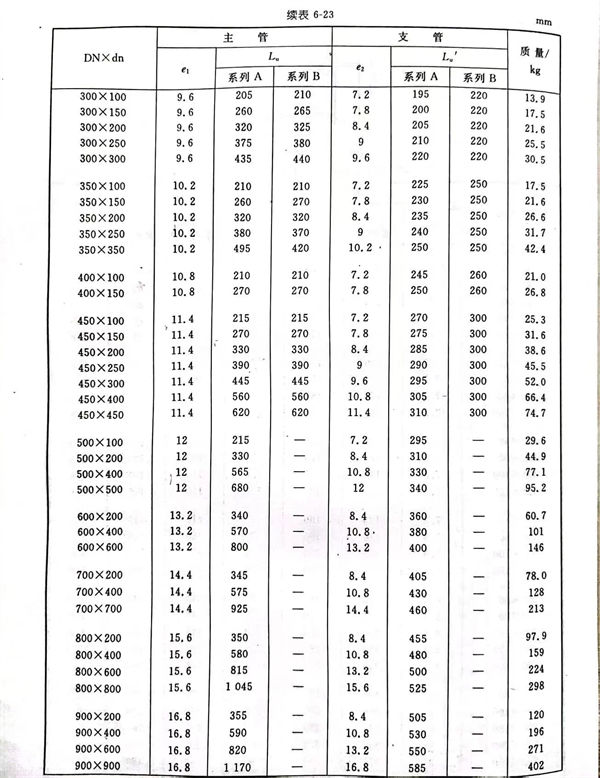

全(quan)承三通型式見圖 6-25 ，尺(chi)寸見表 6-23 。

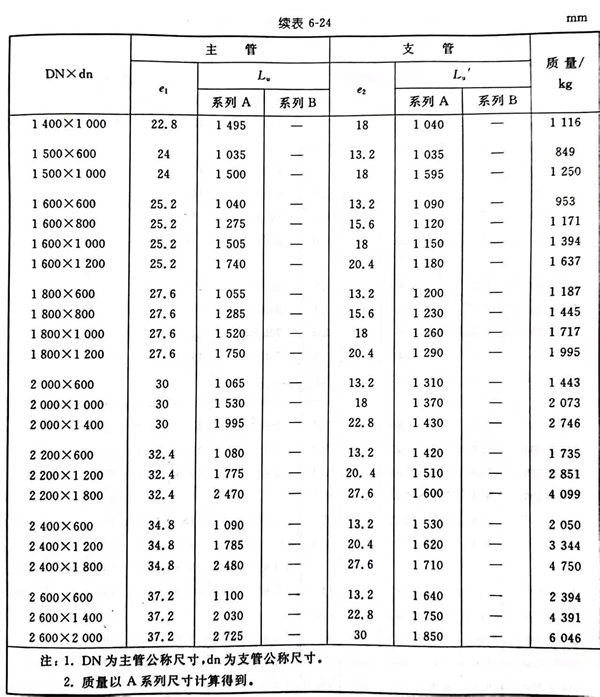

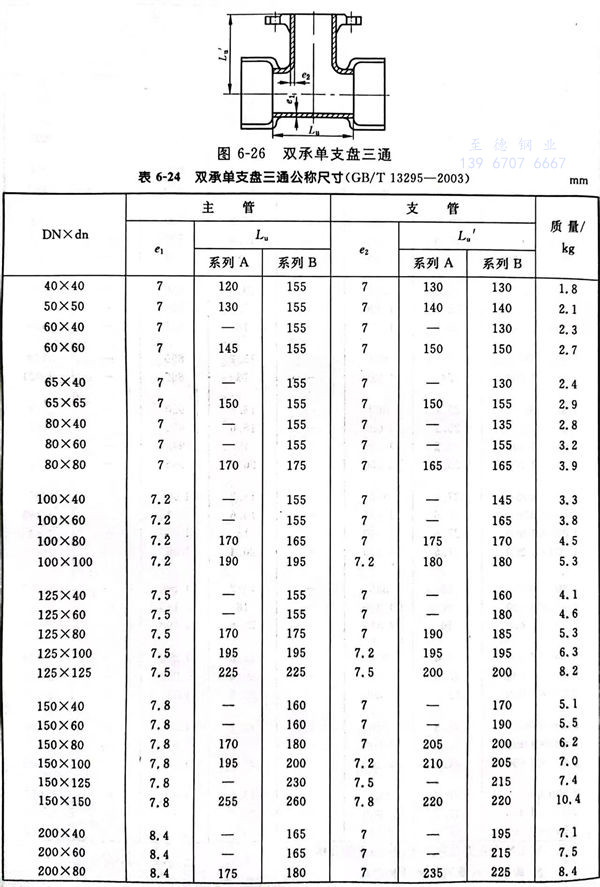

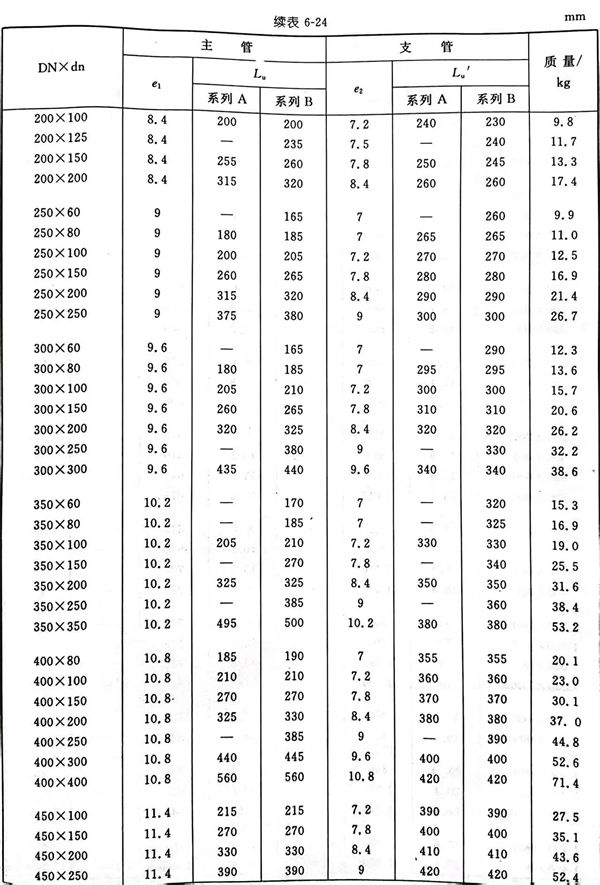

雙承(cheng)單支(zhi)盤三(san)通型式見(jian)圖 6-26 ，尺(chi)寸見(jian)表 6-24 。

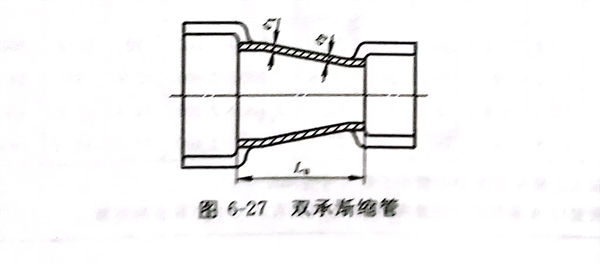

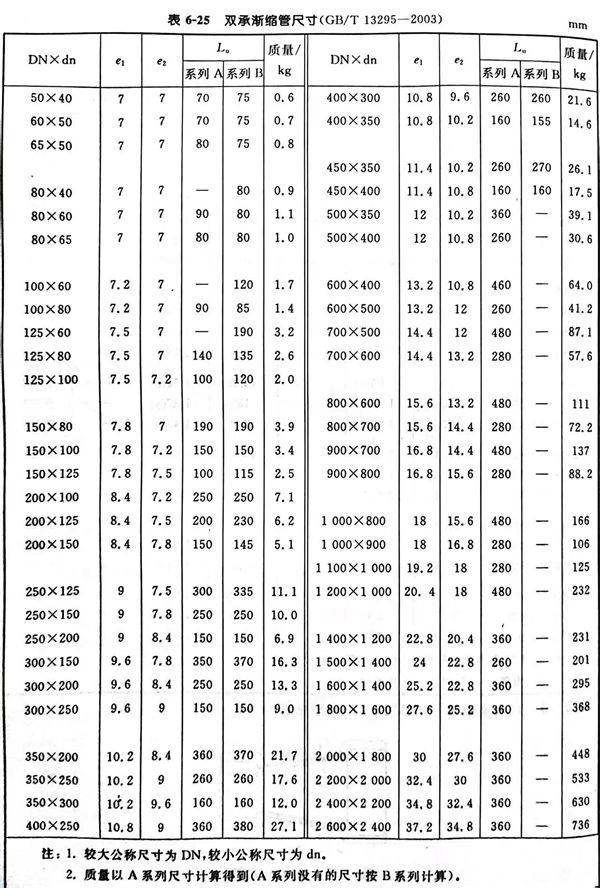

雙承(cheng)漸縮(suo)管(guan)型式見(jian)圖 6-27 ，尺(chi)寸見(jian)表(biao) 6-25 。

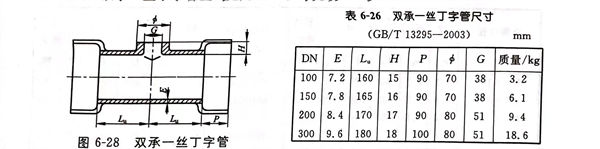

雙承一絲丁字管型式(shi)見(jian)圖 6-28 ，尺寸見(jian)表 6-26 。

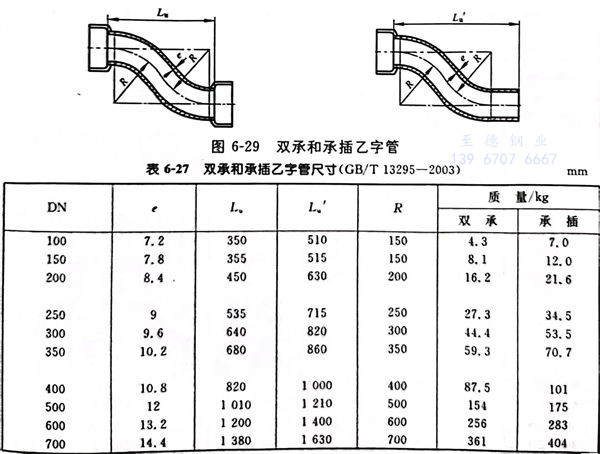

雙承和承插(cha)乙字管(guan)型式見圖 6-29 ，尺寸見表(biao) 6-27 。

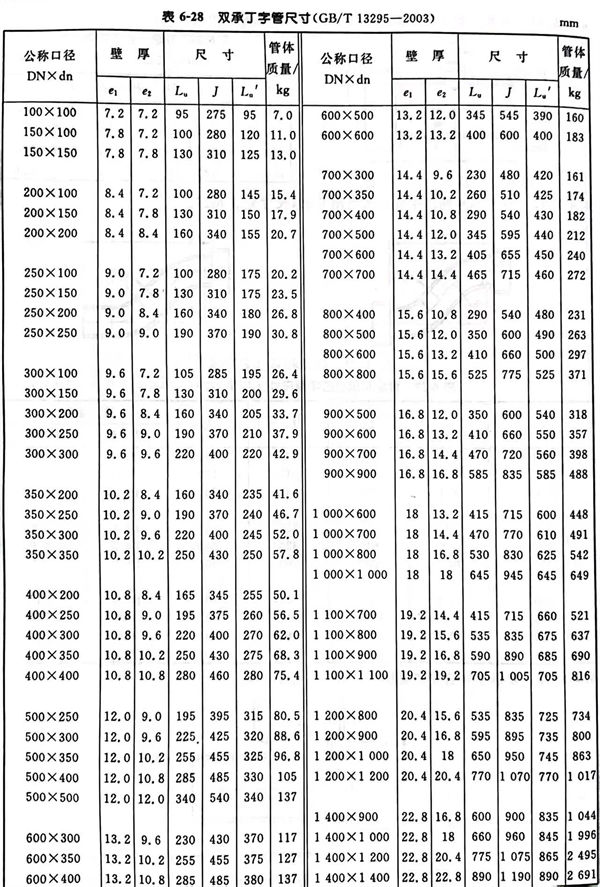

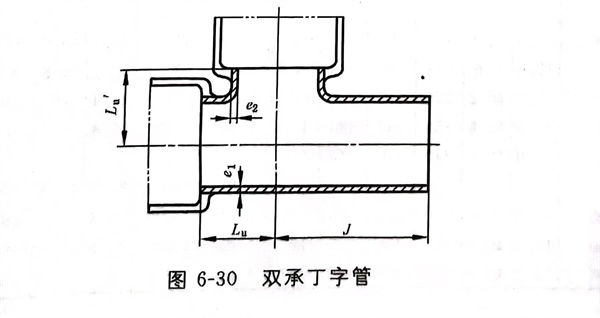

雙(shuang)承丁(ding)字(zi)管型(xing)式(shi)見圖 6-30 ，尺寸見表(biao) 6-28 。

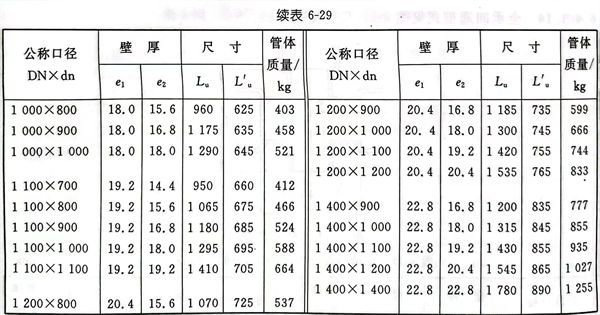

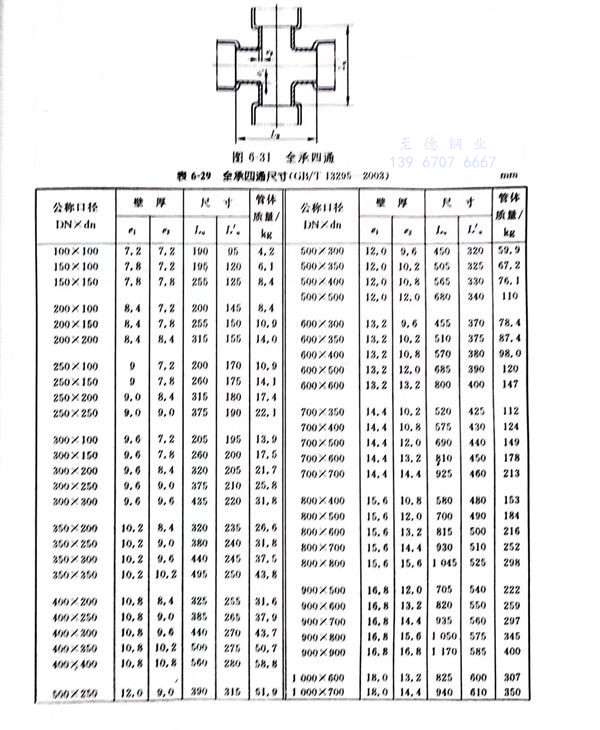

全承四通(tong)型(xing)式見(jian)圖 6-31 ，尺寸見(jian)表(biao) 6-29 。

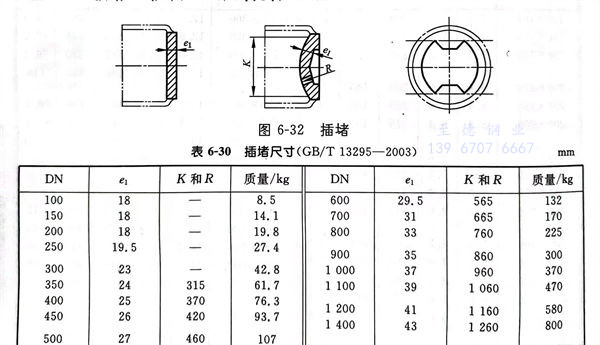

插堵型式見圖 6-32 ，尺寸見表 6-30 。

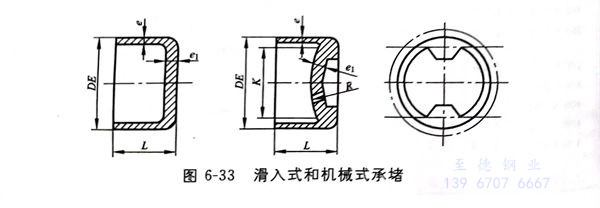

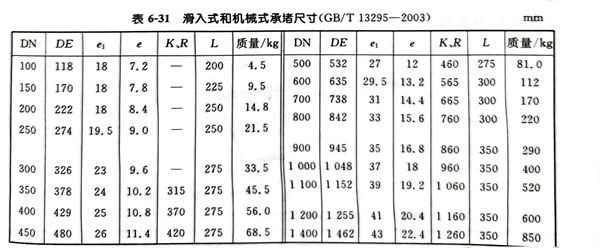

滑(hua)入式和機械式承堵(du)型式見圖 6-33 ，尺寸見表 6-31 。
