球墨鑄鐵(tie)盤接管件(jian)結構(gou)型式與尺(chi)寸有以下幾種：

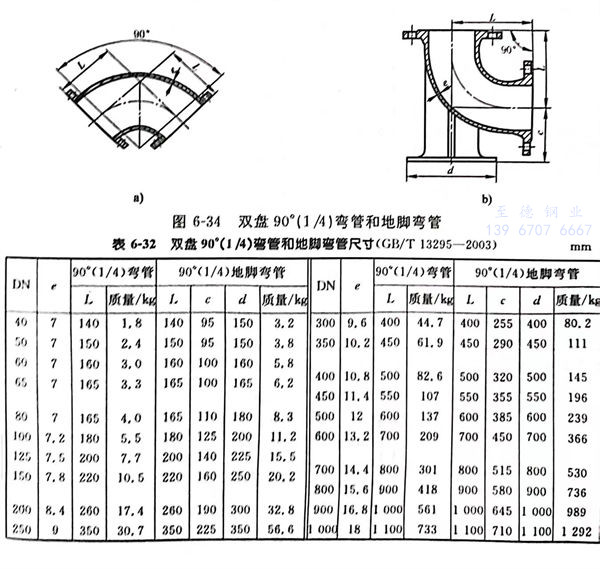

雙盤90°（1/4）彎管型式見圖6-34a），尺寸見表6-32。雙盤90°（1/4）地腳彎管型式(shi)見圖6-34b），尺寸見表(biao)6-32。

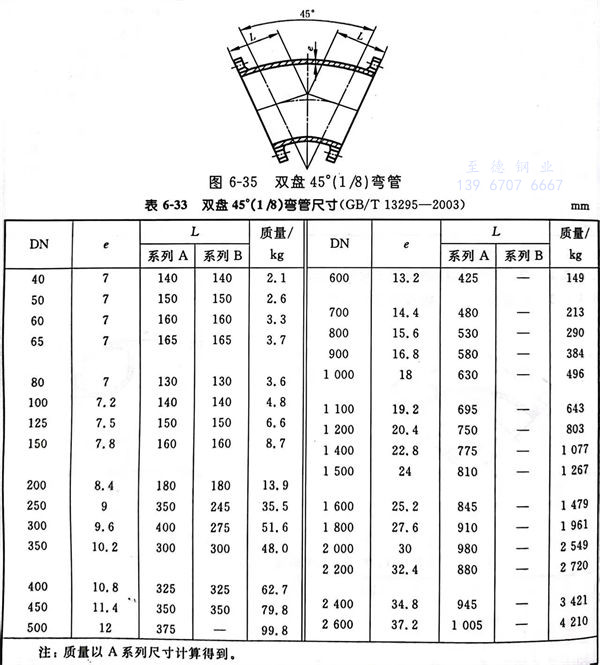

雙盤(pan)45°（1/8）彎管(guan)型式見圖6-35，尺寸見表6-33。

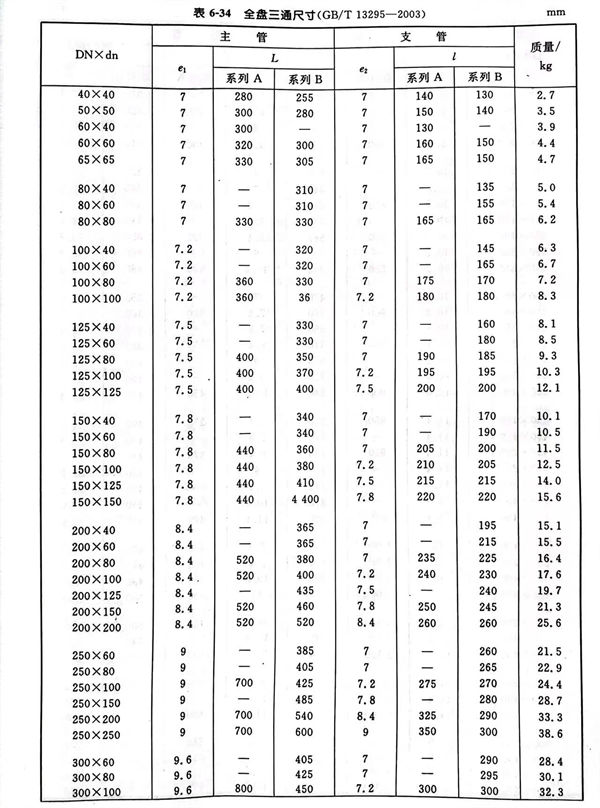

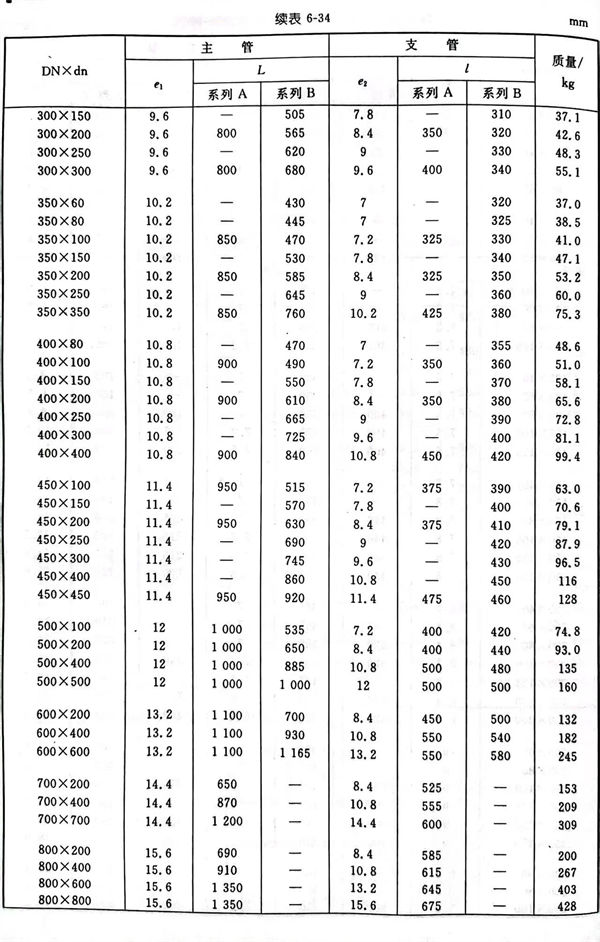

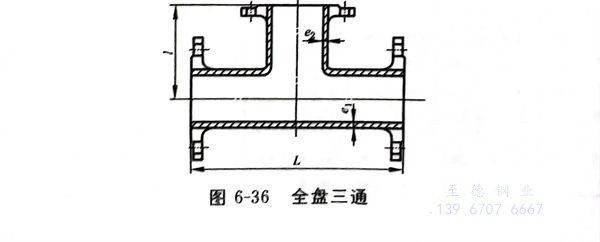

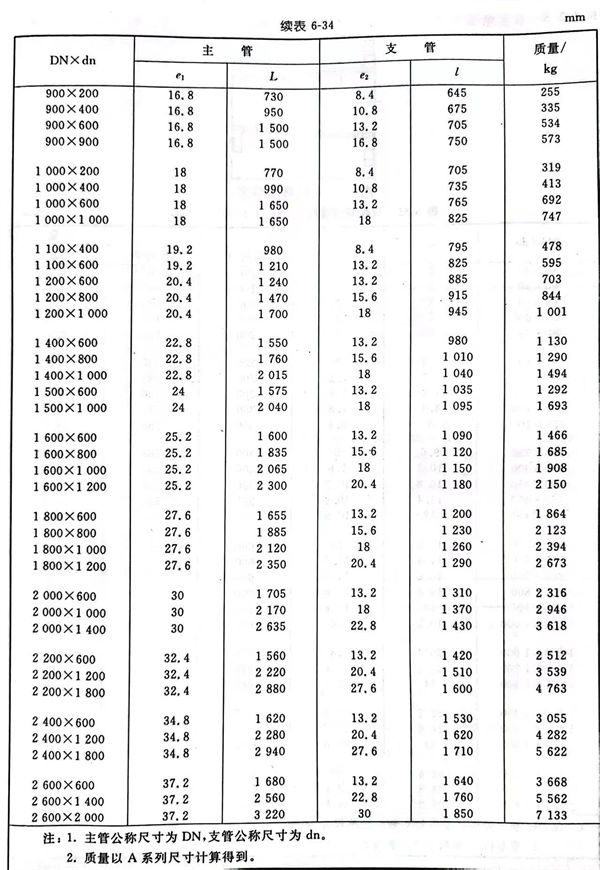

全盤三通型式見(jian)圖6-36，尺寸(cun)見(jian)表6-34。

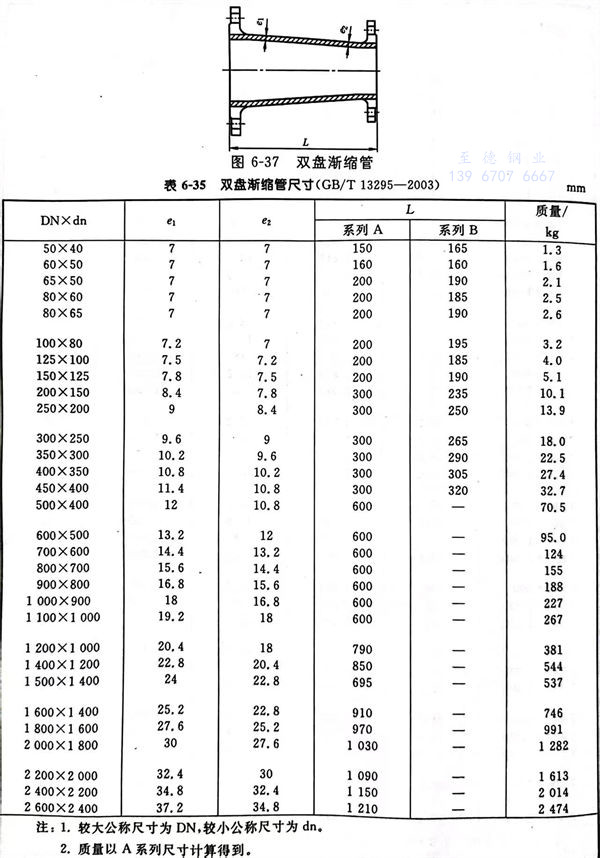

雙盤漸(jian)縮管型式見圖(tu)6-37，尺寸見表(biao)6-35。

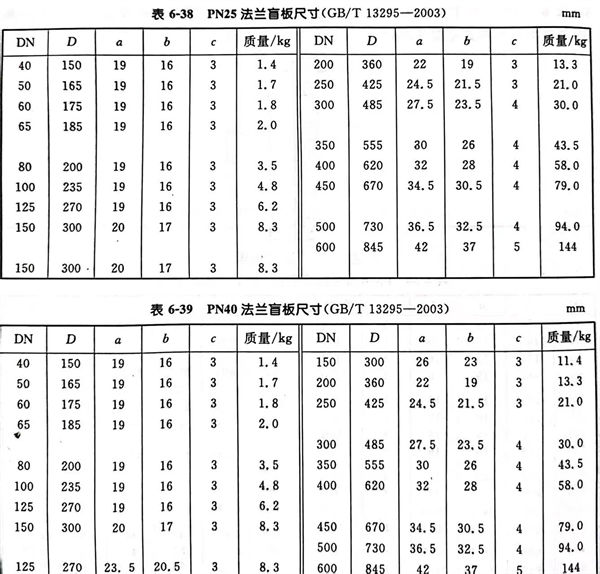

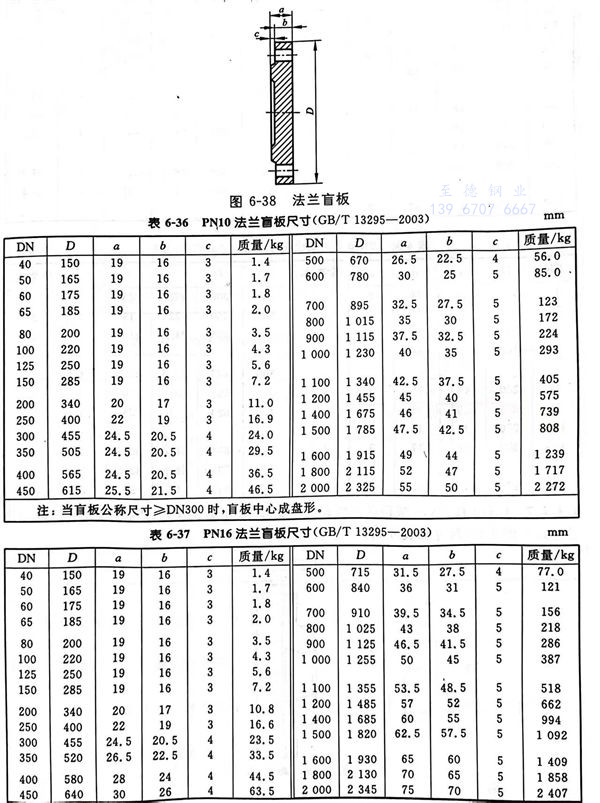

PN10和PN16 法(fa)蘭盲板(ban)型式(shi)見(jian)(jian)(jian)圖6-38，尺(chi)(chi)寸(cun)見(jian)(jian)(jian)表(biao)6-36和表(biao)6-37；PN25和PN40法(fa)蘭盲板(ban)型式(shi)見(jian)(jian)(jian)圖6-38，尺(chi)(chi)寸(cun)見(jian)(jian)(jian)表(biao)6-38和表(biao)6-39。

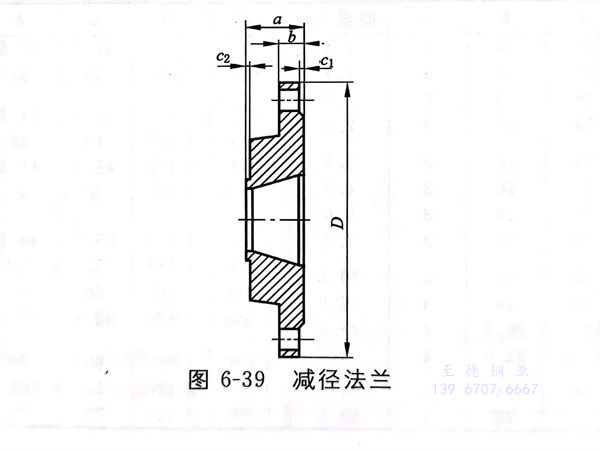

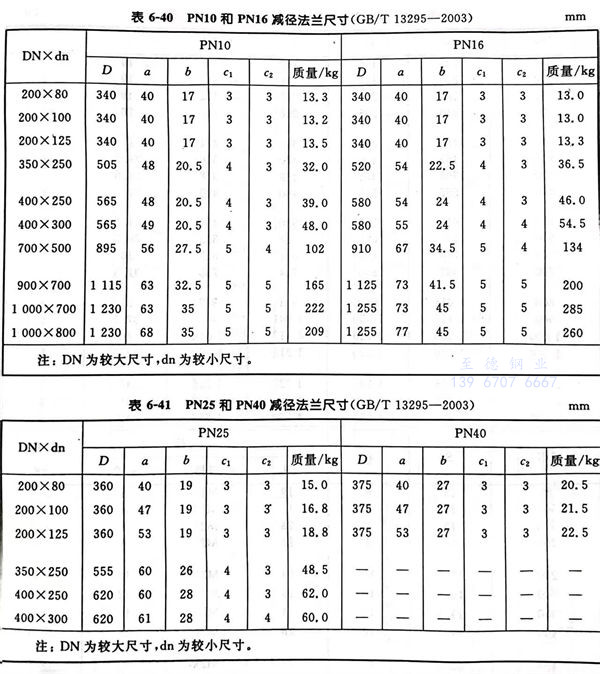

PN10和(he)PN16 減徑(jing)(jing)法蘭型式見(jian)圖6-39，尺(chi)寸見(jian)表(biao)6-40；PN25和(he)PN40 減徑(jing)(jing)法蘭型式見(jian)圖6-40，尺(chi)寸見(jian)表(biao)41。
