橡膠(jiao)是一種良好(hao)的(de)耐(nai)酸又耐(nai)堿的(de)非(fei)金屬防腐蝕材料，特別對氫氟(fu)酸有很好(hao)的(de)耐(nai)蝕性。

 橡(xiang)膠分天然(ran)橡(xiang)膠和(he)合(he)成橡(xiang)膠兩大類。用(yong)于化(hua)(hua)工防腐蝕襯里(li)，以天然(ran)橡(xiang)膠為多，經過硫化(hua)(hua)處理(li)而(er)成，具有(you)一定的(de)耐熱性能(neng)、機械強度和(he)耐蝕性能(neng)。它可分為軟橡(xiang)膠、半硬橡(xiang)膠和(he)硬橡(xiang)膠三(san)種（表4-20）。

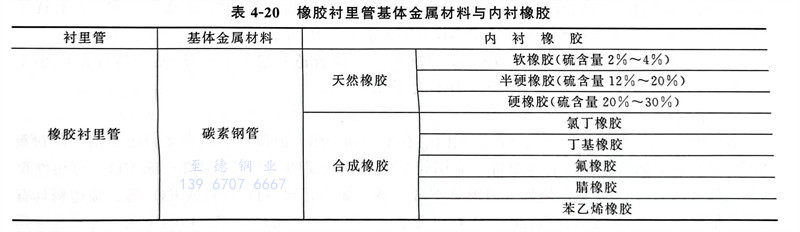

表(biao)4-20 橡膠襯里管基體金屬材(cai)料與(yu)內襯橡膠

橡膠襯里層的選擇原則(ze)，主(zhu)要應考慮腐蝕介質的特性(xing)、操作(zuo)條件(jian)及(ji)具體施工的可能(neng)性(xing)。

 ①. 介質腐(fu)蝕性強，但溫度(du)(du)變化不大(da)，無機械(xie)振(zhen)動的管道、管件，宜用1～2層硬橡膠，總厚度(du)(du)約為3~6mm。

 ②. 對(dui)于(yu)腐蝕性氣(qi)體(ti)(ti)，為了避免氣(qi)體(ti)(ti)的(de)擴散滲透作(zuo)用(yong)，用(yong)2層硬橡膠襯里為宜。

 ③. 凡介質含有固體懸浮(fu)物，需考慮耐磨(mo)性時(shi)，可采用厚(hou)2mm硬橡(xiang)膠制作(zuo)底層，再襯貼所需厚(hou)度(du)軟(ruan)橡(xiang)膠制作(zuo)面層。

 ④. 管道、設備外表面(mian)可能經受撞擊時，可采用軟橡(xiang)膠制作底層，半硬橡(xiang)膠制作面(mian)層。

 ⑤. 在(zai)真空條件下，一般不采用軟橡膠制作(zuo)底層。

 ⑥. 在有劇烈振動的場合，不能使用橡膠襯里。

 ⑦. 在同一(yi)管件(jian)、設備上，不能同時用(yong)硫化條件(jian)不同的兩種硬橡(xiang)(xiang)膠或軟橡(xiang)(xiang)膠進行橡(xiang)(xiang)膠襯(chen)里(li)。

 1. 使用溫度

  硬(ying)橡(xiang)(xiang)膠襯(chen)里長(chang)期使用溫度(du)為0～65℃，短時間(jian)加熱(re)允(yun)許提高至80℃；半硬(ying)橡(xiang)(xiang)膠、軟橡(xiang)(xiang)膠及硬(ying)橡(xiang)(xiang)膠復合(he)襯(chen)里的使用溫度(du)為-25～75℃，軟橡(xiang)(xiang)膠襯(chen)里短時間(jian)加熱(re)允(yun)許提高至100℃。

  根(gen)據目前資源，天然橡(xiang)膠(jiao)(jiao)、順丁橡(xiang)膠(jiao)(jiao)、丁基橡(xiang)膠(jiao)(jiao)等制(zhi)(zhi)作軟橡(xiang)膠(jiao)(jiao)襯里，使(shi)用溫(wen)度(du)約為-60～＋65℃；丁腈(jing)橡(xiang)膠(jiao)(jiao)、丁苯(ben)橡(xiang)膠(jiao)(jiao)、乙丙橡(xiang)膠(jiao)(jiao)等也可在-30～＋50℃的(de)情況下制(zhi)(zhi)作襯里使(shi)用。

  橡膠(jiao)(jiao)的使(shi)用壽(shou)命與使(shi)用溫(wen)(wen)(wen)度(du)有(you)關，溫(wen)(wen)(wen)度(du)過高，會(hui)加速橡膠(jiao)(jiao)的老化，破壞橡膠(jiao)(jiao)與金屬間的結合力(li)，導致脫落(luo)：溫(wen)(wen)(wen)度(du)過低(di)，橡膠(jiao)(jiao)會(hui)失去彈(dan)性(xing)（橡膠(jiao)(jiao)的線(xian)脹系數比金屬大3倍）。由(you)于(yu)兩種基材收縮不一，導致應力(li)集中(zhong)而拉裂橡膠(jiao)(jiao)層。由(you)于(yu)軟橡膠(jiao)(jiao)的彈(dan)性(xing)比硬橡膠(jiao)(jiao)好，故它的耐寒性(xing)也較好。

2. 使用壓力

  一(yi)般用于壓力低于0.6MPa、真空度(du)不大于80kPa的場合(he)。橡膠襯里(li)的管件有彎頭、三通、四通等(deng)。襯膠管子(zi)與管件均(jun)應用焊接法蘭連接。
