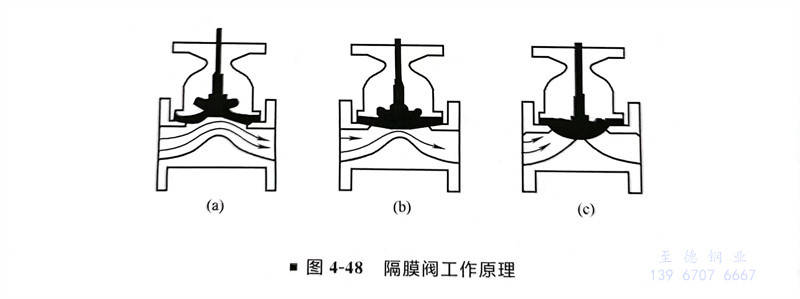

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥(fa)的工作原理如圖4-48所示。
1. 隔膜閥的分(fen)類
隔膜閥(fa)按結構形式可分為以(yi)下幾(ji)類(lei)：
a. 屋(wu)脊式

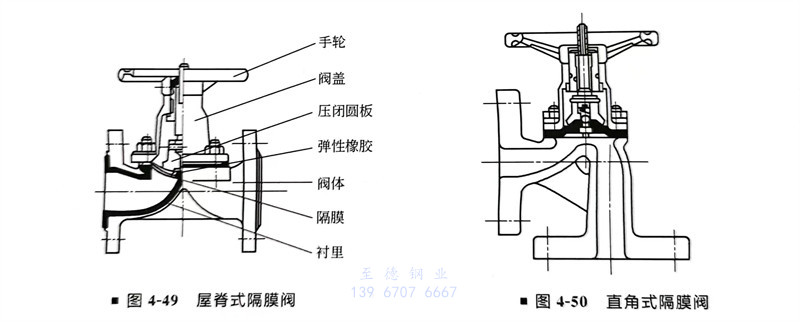

也稱突緣式，是最基本的一類。其結構如(ru)圖4-49所(suo)示。從(cong)圖中可(ke)以看出，閥(fa)(fa)體是襯(chen)(chen)里的。隔膜閥(fa)(fa)閥(fa)(fa)體襯(chen)(chen)里，就(jiu)是為(wei)了發(fa)揮它的耐腐蝕特性。這類結構，除直(zhi)通式之外，還(huan)可(ke)制成直(zhi)角式，如(ru)圖4-50所(suo)示。
b. 截止式(shi)

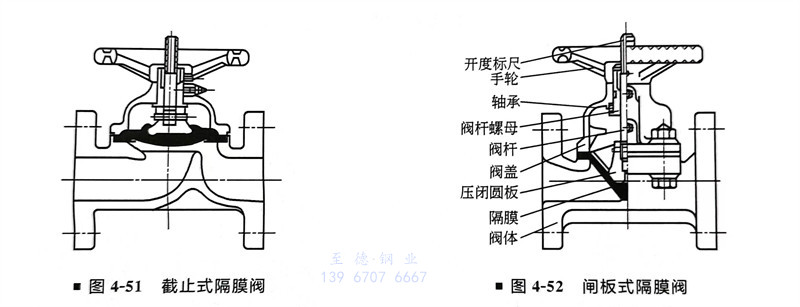

其結(jie)構形(xing)狀(zhuang)與(yu)截止(zhi)閥(fa)相似，如圖(tu)4-51所示。這種(zhong)形(xing)式的閥(fa)門，流體阻(zu)力比屋脊式大，但密封面(mian)積大，密封性(xing)能(neng)好(hao)，可(ke)用(yong)于真空度(du)高的管道。
c. 閘板式
其結構形式與閘(zha)閥相似(si)，如(ru)圖4-52所示(shi)。閘(zha)板(ban)式隔膜閥流(liu)體阻力最小(xiao)，適(shi)合(he)于輸送黏(nian)性物料。
隔膜材料常用天然橡(xiang)(xiang)膠、氯(lv)丁(ding)(ding)橡(xiang)(xiang)膠、丁(ding)(ding)腈橡(xiang)(xiang)膠、異丁(ding)(ding)橡(xiang)(xiang)膠、氟化橡(xiang)(xiang)膠和(he)聚全氟乙(yi)丙烯塑(su)料（F46）等(deng)。
隔膜閥的缺點是耐壓不(bu)高(gao)(gao)，一般在(zai)6kgf/cm(0.66MPa)之(zhi)內；耐溫性能(neng)也(ye)受隔膜的限制，一般只能(neng)耐60～80℃，最高(gao)(gao)（氟化橡膠）也(ye)不(bu)超過180℃。
2. 隔膜(mo)閥的特點及選用
①. 流(liu)體(ti)阻力(li)小。
②. 能(neng)(neng)用(yong)于含硬質(zhi)(zhi)懸浮(fu)物的介質(zhi)(zhi)；由于介質(zhi)(zhi)只與閥體和(he)隔膜接觸，所(suo)以無(wu)需填料函，不(bu)存在填料函泄(xie)漏(lou)問題，對(dui)閥桿(gan)部分無(wu)腐蝕的可能(neng)(neng)。
③. 適用于(yu)有(you)腐(fu)蝕性(xing)、黏性(xing)、漿液介質。
④. 不(bu)能用于介(jie)質(zhi)壓力較高的場合。
⑤. 隔膜材質(zhi)的推薦使用范(fan)圍見表(biao)4-68。

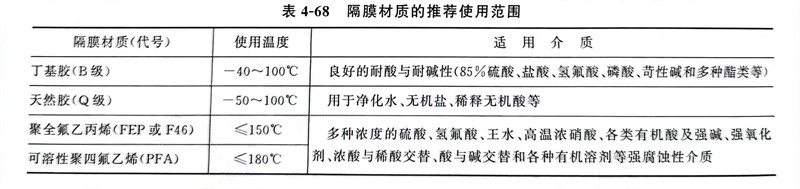

表4-68 隔膜材質(zhi)的推薦(jian)使用(yong)范圍(wei)
丁基膠（B級） -40~100℃ 良好(hao)的耐酸與耐堿性（85％硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種酯類等）
天然膠（Q級(ji)） -50~100℃ 用于凈(jing)化水(shui)、無(wu)(wu)機(ji)鹽、稀釋無(wu)(wu)機(ji)酸等
聚全氟乙丙烯（FEP或F46） ≤150℃ 多(duo)種(zhong)濃度的硫酸(suan)(suan)(suan)、氫氟酸(suan)(suan)(suan)、王水、高溫濃硝(xiao)酸(suan)(suan)(suan)、各類有(you)機(ji)酸(suan)(suan)(suan)及強堿、強氧化劑、濃酸(suan)(suan)(suan)與(yu)稀(xi)酸(suan)(suan)(suan)交(jiao)替、酸(suan)(suan)(suan)與(yu)堿交(jiao)替和各種(zhong)有(you)機(ji)溶劑等強腐蝕性介質
可(ke)溶性(xing)聚四氟乙烯(xi)（PFA） ≤180℃
